Vacon VACON0100-3L-0310-5-FLOW [56/130] Подготовка к установке кабеля
![Vacon VACON0100-3L-0023-5 [56/130] Подготовка к установке кабеля](/views2/1564323/page56/bg38.png)
Одна из жил кабеля остается неподключенной. Используйте симметрично
экранированный кабель, соответствующий типу кабелей сети электроснабжения и
двигателей.
ПРИМЕЧАНИЕ!
Различные приложения Vacon
®
100 имеют различные функции. Например,
Vacon
®
100 FLOW не поддерживает функции динамического торможения и
тормозного резистора.
6.3 ПОДГОТОВКА К УСТАНОВКЕ КАБЕЛЯ
•
Перед началом работы убедитесь, что все элементы преобразователя частоты
обесточены. Внимательно прочитайте предупреждения в главе 2 Безопасность.
•
Размещайте кабели двигателя на достаточно большом расстоянии от других кабелей.
•
Кабели двигателя должны пересекать другие кабели под углом 90°.
•
По возможности избегайте прокладки кабелей двигателя параллельно с другими
кабелями на большой длине.

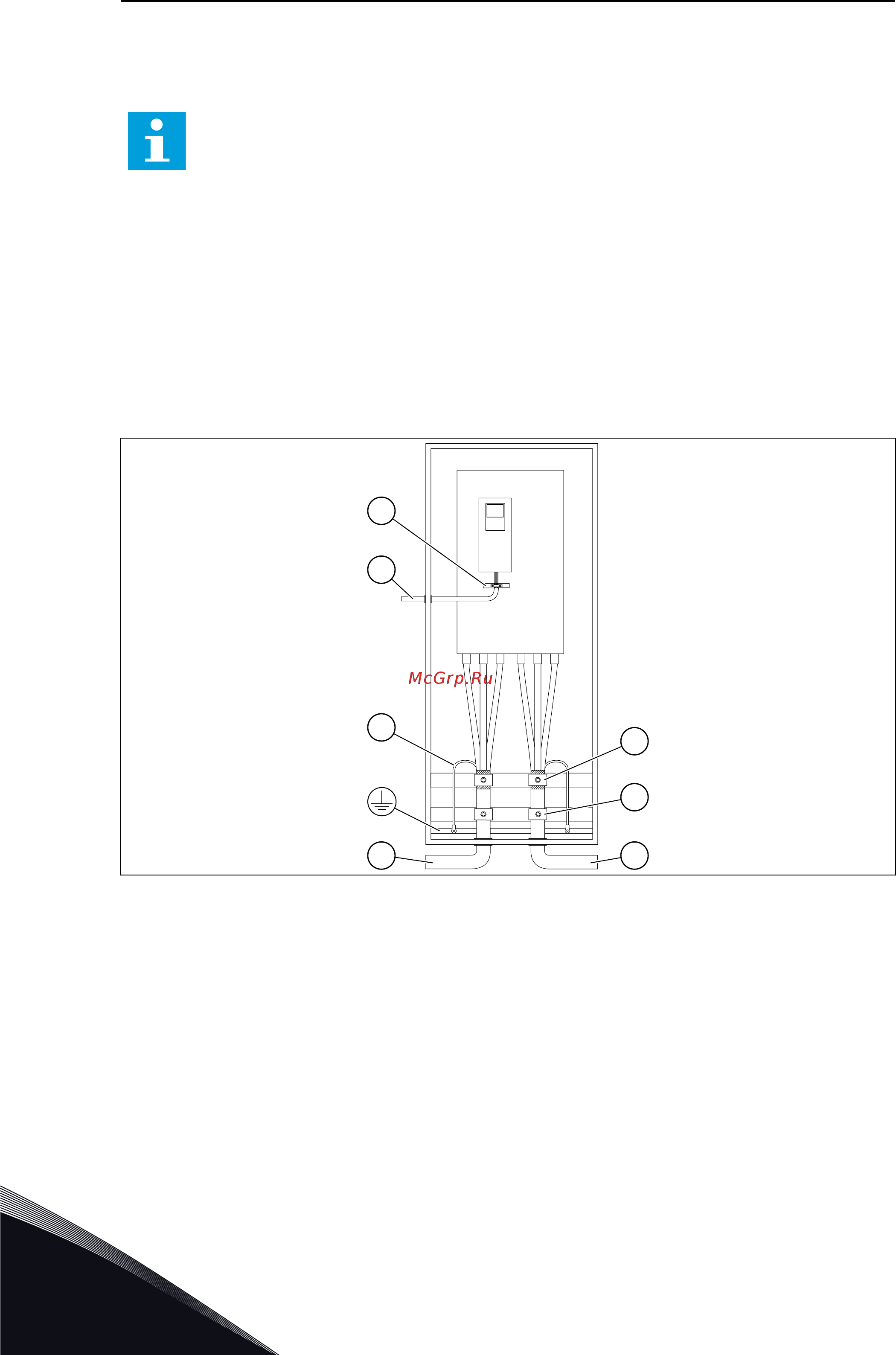

L1 L2 L3 U V W
B
A
C
E
F
G
D
A. Кабели сети электроснабжения
B. Кабели двигателей
C. Провод заземления
D. Ослабление натяжения
E. Зажим заземления экрана кабеля,
заземление 360°
F. Кабель управления
G. Заземляющая пластина кабеля
управления
VACON · 56 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
6
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
