7 БЛОК УПРАВЛЕНИЯ
7.1 КОМПОНЕНТЫ БЛОКА УПРАВЛЕНИЯ
Блок управления для преобразователей частоты включает в себя стандартные и
дополнительные платы. Дополнительные платы подключаются к разъемам на плате
управления (см. 7.4 Установка дополнительных плат).
STO JMP
L
I
M
K
H
G
F
J
E
D
A
B
C

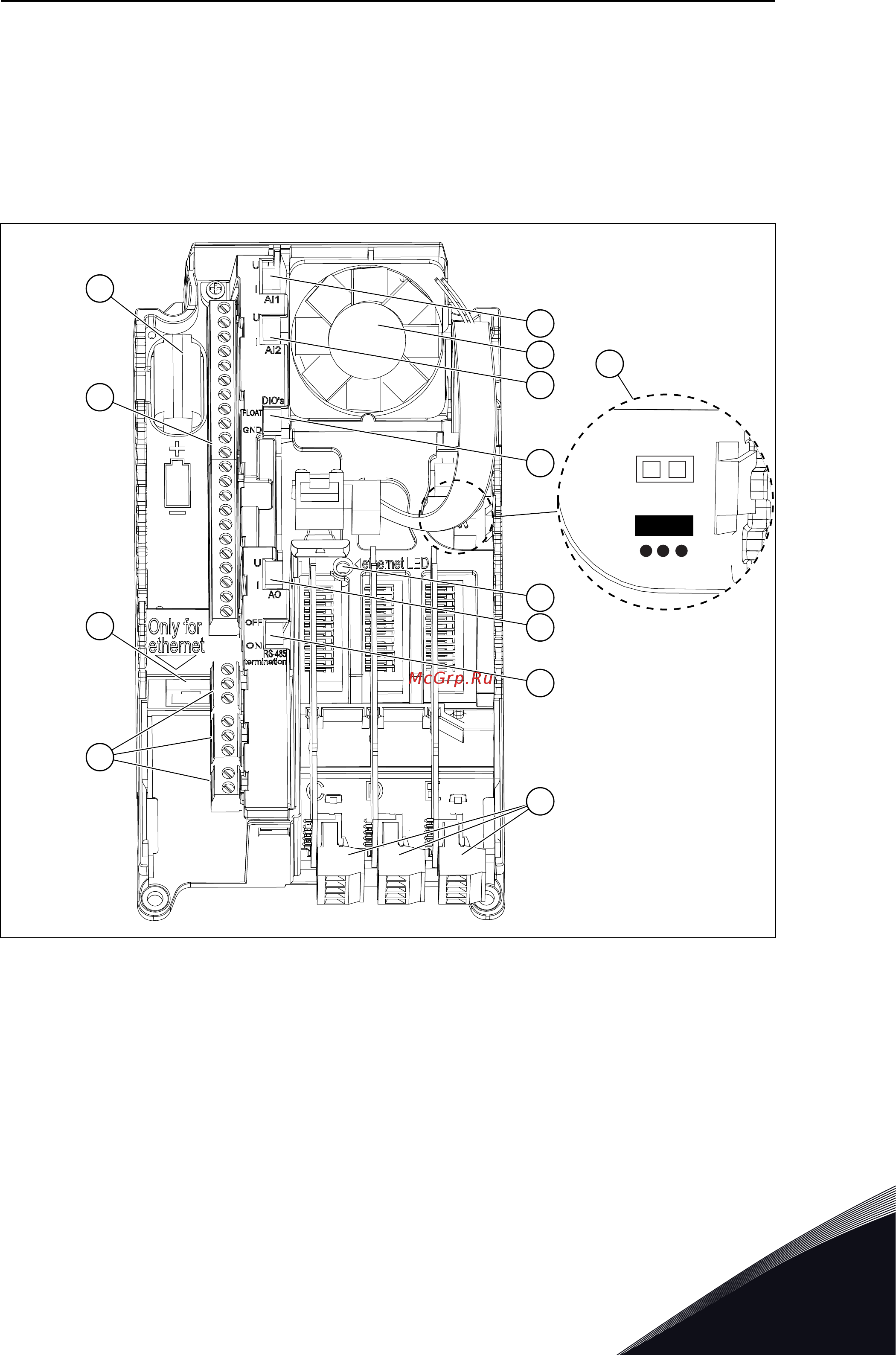

Рис. 18: Компоненты блока управления
A. Клеммы управления привода для
стандартных подключений ввода/
вывода
B. Подключение сети Ethernet
C. Клеммы релейной платы для 3
релейных выходов или для 2 релейных
выходов и термистора
D. Дополнительные платы
E. DIP-переключатель для окончания
шины RS485
F. DIP-переключатель для выбора
аналогового выходного сигнала
G. DIP-переключатель для изоляции
цифровых входов от земли
H. DIP-переключатель для выбора
аналогового входного сигнала 2
БЛОК УПРАВЛЕНИЯ VACON · 71
