7.2.2.2 Изоляция цифровых входов от земли
Цифровые входы (клеммы 8–10 и 14–16) на стандартных платах ввода/вывода можно
изолировать от земли. Для этого измените положение DIP-переключателя на плате
управления.
A
B
C

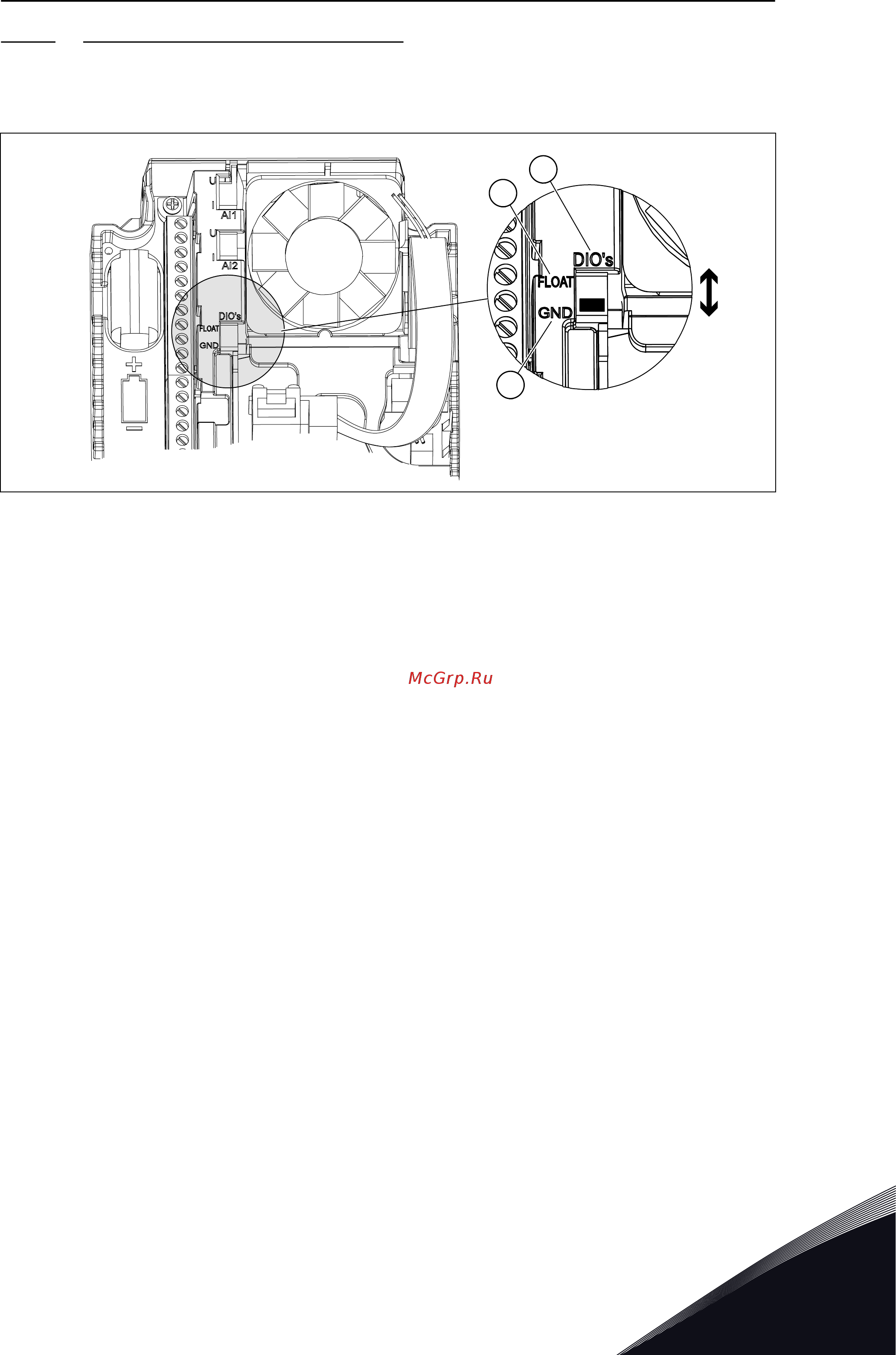

Рис. 23: Для изоляции цифровых входов от земли измените положение этого переключателя.
A. Цифровые входы
B. Гальванически развязанные
C. Подключено к земле (GND) (по
умолчанию!)
7.3 ПОДКЛЮЧЕНИЕ ШИНЫ FIELDBUS
Для подключения привода к шине fieldbus можно использовать кабель RS485 или кабель
Ethernet. При использовании кабеля RS485 подключайте его к клеммам A и B
стандартной платы ввода/вывода. При использовании кабеля Ethernet подключайте его
к разъему Ethernet, расположенному под крышкой привода.
БЛОК УПРАВЛЕНИЯ VACON · 77
