4 УСТАНОВОЧНЫЕ РАЗМЕРЫ
4.1 ГАБАРИТЫ MR8, IP00
10
(0.37)
290 (11.42)
187 (7.34)
255 (10.04)
217 (8.54)
794 (31.26)
683 (26.89)
663 (26.10)
18
(0.71)
172 (6.75)
343 (13.50)
216 (8.49)
11
(0.43)
15
(0.59)
Ø9 (0.35)
Ø9
(0.35)
Ø22
(0.87)
Ø11 (0.43)
A

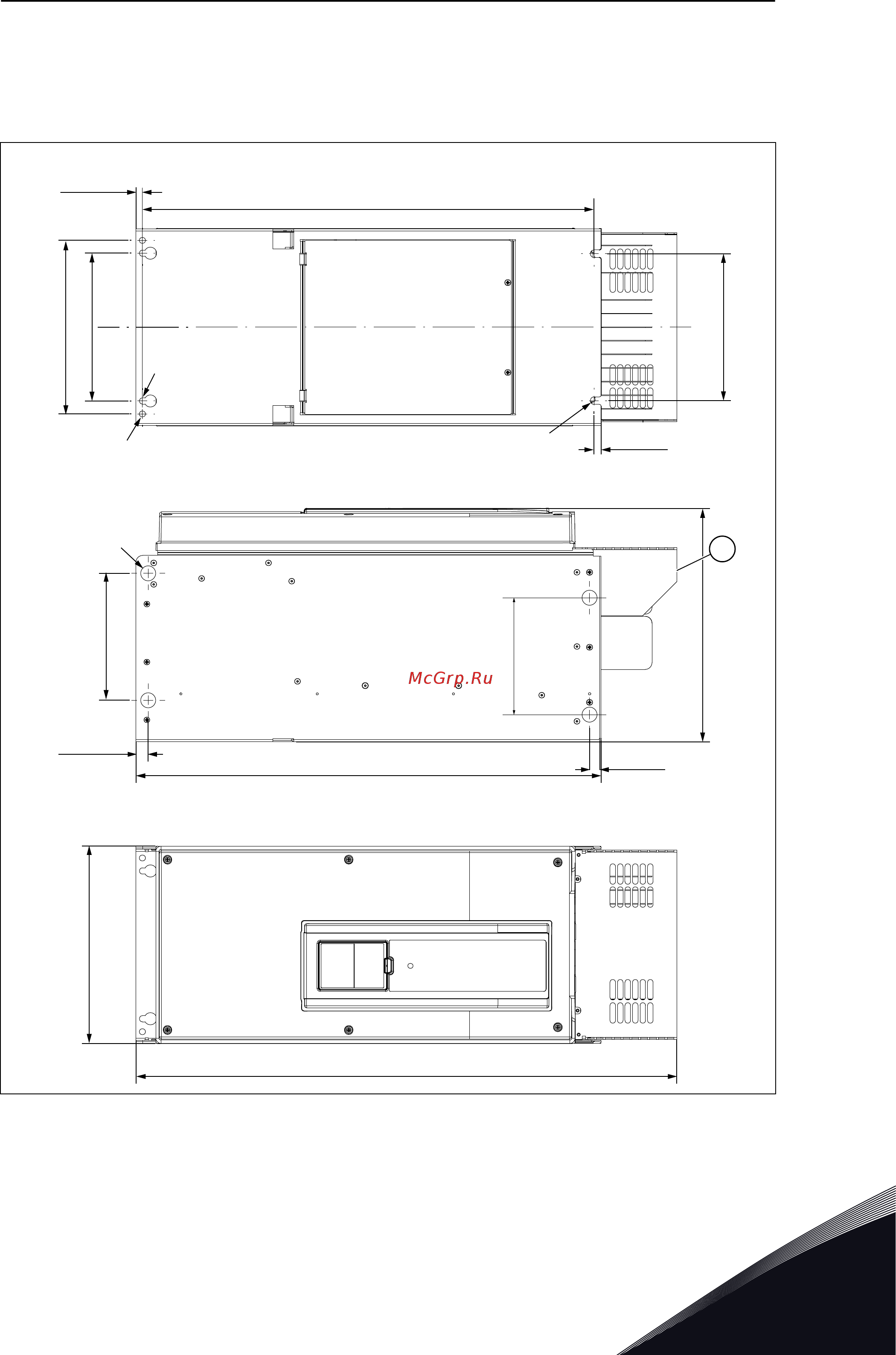

Рис. 3: Габариты преобразователя частоты MR8 [мм (дюймы)]
A. Дополнительная крышка главного
разъема для монтажа в шкафу
УСТАНОВОЧНЫЕ РАЗМЕРЫ VACON · 21
