4.2 ГАБАРИТЫ MR9, IP00
130 (5.12)
810 (31.89)
841 (33.09)
17 (0.65)
50 (1.97)
360 (14.17)
14 (0.55)
Ø9 (0.35)
Ø22 (0.87)
400 (15.75)
480 (18.90)
355 (13.98)
365 (14.37)
Ø9 (0.35)
A

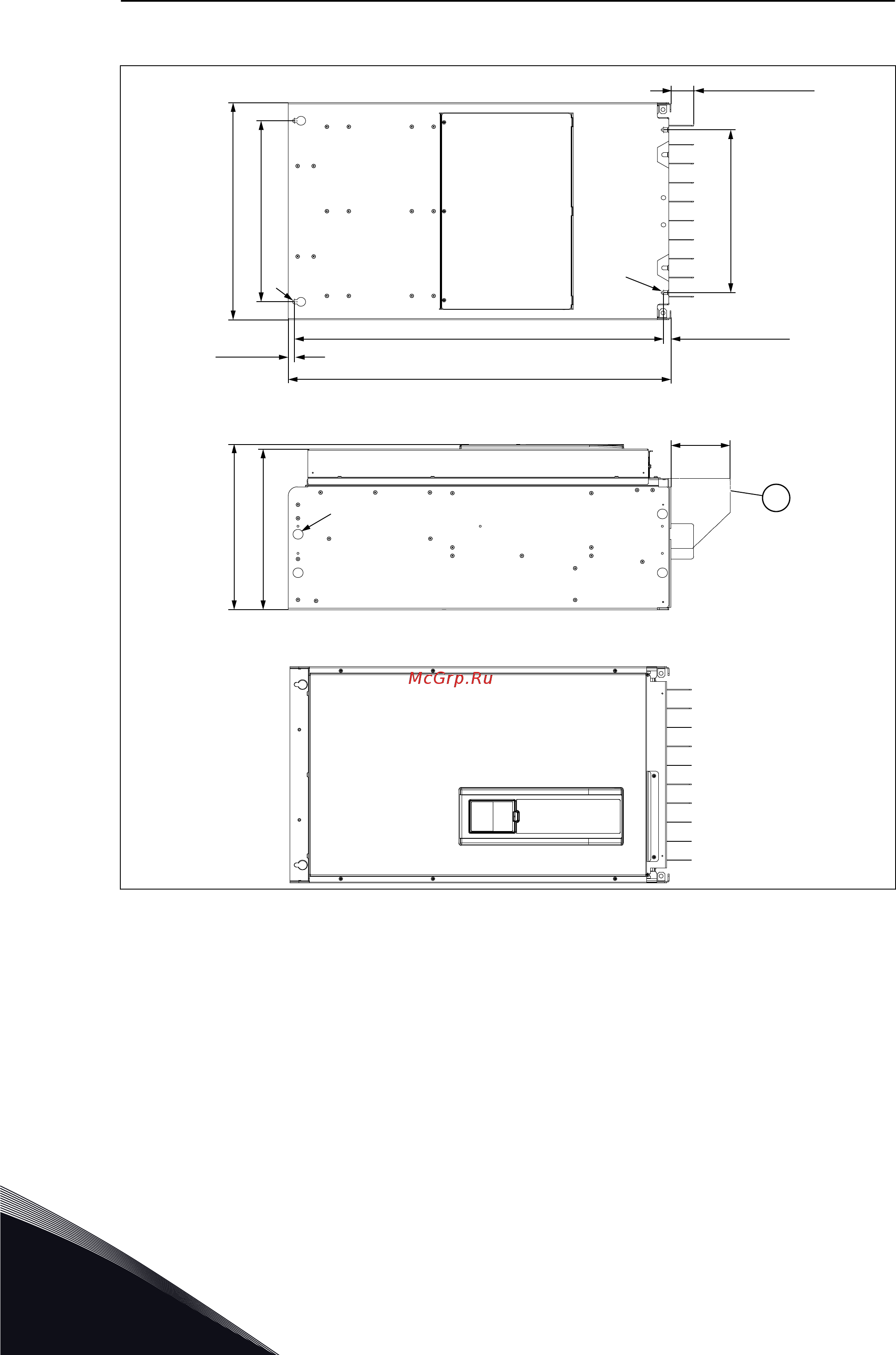

Рис. 4: Габариты преобразователя частоты MR9 [мм (дюймы)]
A. Дополнительная крышка главного
разъема для монтажа в шкафу
VACON · 22 УСТАНОВОЧНЫЕ РАЗМЕРЫ
4
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
