* = можно изолировать цифровые входы от земли с помощью DIP-переключателя. См.
7.2.2.2 Изоляция цифровых входов от земли.
Предлагается 2 варианта релейной платы.
21
22
23
24
25
26
32
33
Со стандартной платы
ввода/вывода
С клеммы
№ 6 или 12
С клеммы
#13
РАБОТА
Релейная плата 1
Клемма
Сигнал
По
умолчанию
RO1 NC
RO1 CM
RO1 NO
RO2 NC
RO2 CM
RO2 NO
RO3 CM
RO3 NO
Релейный
выход 1
Релейный
выход 2
Релейный
выход 3
РАБОТА
НЕИСПРАВНОСТЬ
ГОТОВНОСТЬ

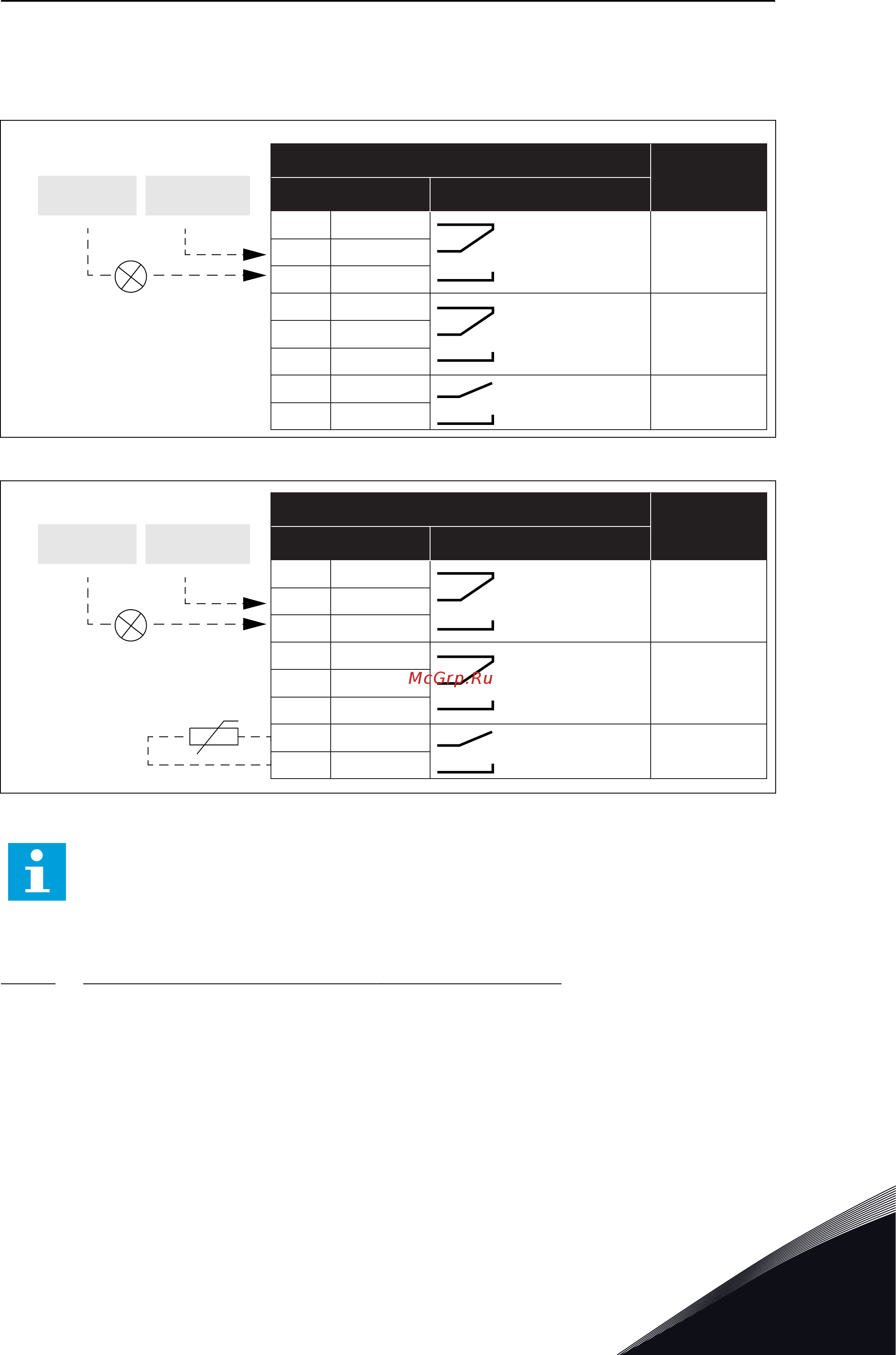

Рис. 20: Стандартная релейная плата (+SBF3)
TI1+
TI1-
21
22
23
24
25
26
28
29
Со стандартной
платы ввода/вывода
С клеммы
#12
С клеммы
#13
РАБОТА
Релейная плата 2
Клемма Сигнал
По
умолчанию
RO1 NC
RO1 CM
RO1 NO
RO2 NC
RO2 CM
RO2 NO
Релейный
выход 1
Релейный
выход 2
Вход
термистора
РАБОТА
НЕИСПРАВНОСТЬ
НЕТ ДЕЙСТВИЯ
Рис. 21: Дополнительная релейная плата (+SBF4)
ПРИМЕЧАНИЕ!
Вход термистора по умолчанию неактивен.
Для использования входа термистора необходимо сначала активировать программный
параметр «Отказ, формируемый термистором». См. руководство по применению.
7.2.2.1 Выбор функций клемм с помощью DIP-переключателей
С помощью DIP-переключателей для указанных клемм можно выбирать 2 варианта. Сами
переключатели имеют два положения: вверх и вниз. Положения DIP-переключателей и
соответствующие варианты выбора см. в Рис. 22.
БЛОК УПРАВЛЕНИЯ VACON · 75
