ВВЕДЕНИЕ
Номер документа: DPD01819C
Дата: 15.2.2016
ОБ ЭТОМ РУКОВОДСТВЕ
Авторскими правами на это руководство обладает компания Vacon Ltd. Все права
защищены. Информация в руководстве может быть изменена без предварительного
уведомления.
ОБЩИЙ ОБЗОР ПРОДУКТА
В этом руководстве содержится описание приводного модуля Vacon 100 IP00. Привод
имеет диапазон мощности 75–800 кВт и диапазоны напряжений 208-240 В, 380-500 В или
525-690 В. Привод доступен в четырех различных размерах корпуса: MR8, MR9, MR10 и
MR12. Корпус привода имеет степень защиты IP00, поэтому после доставки привод
следует устанавливать в шкаф или еще один корпус.

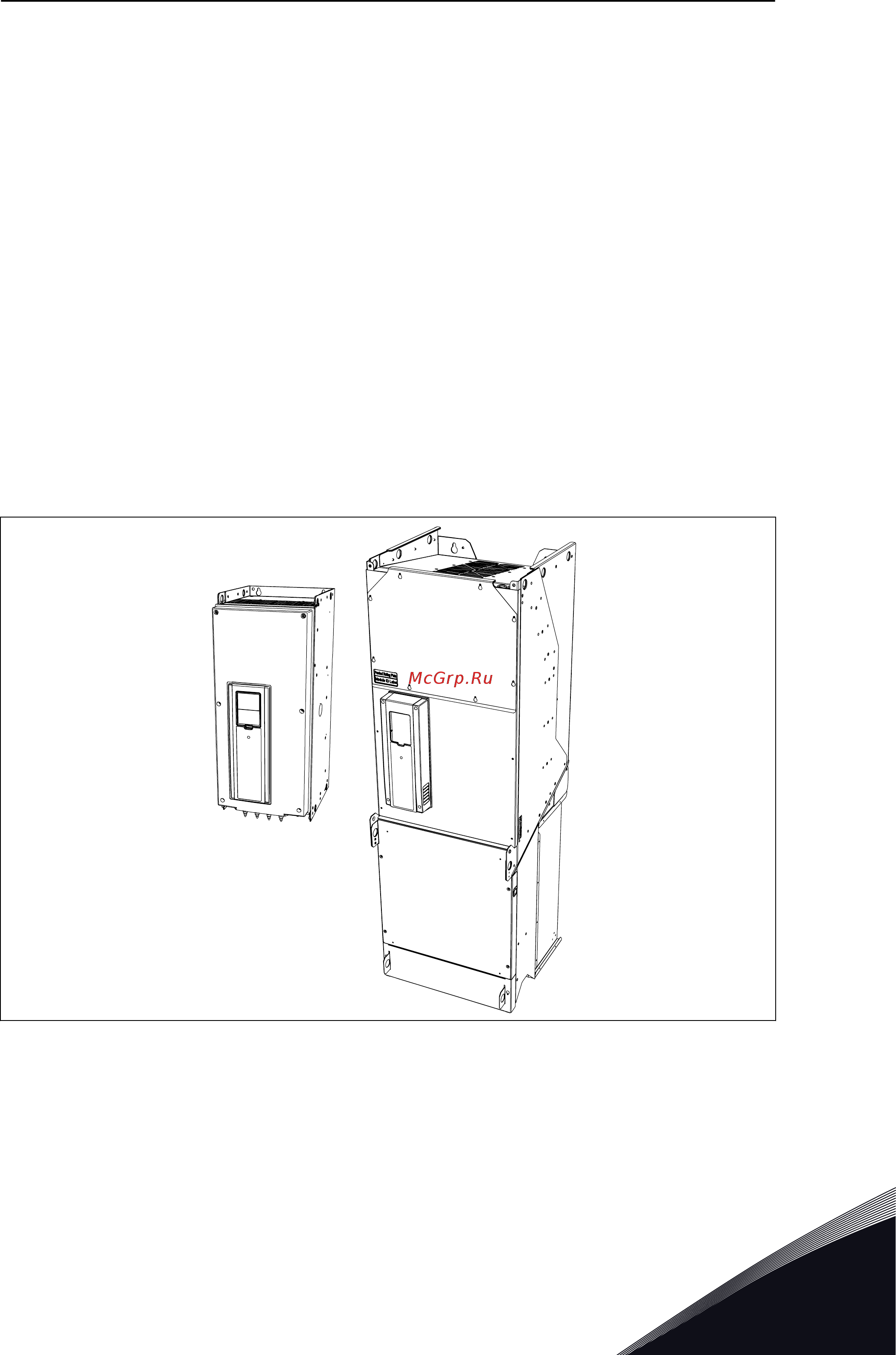

Рис. 1: Примеры приводного модуля Vacon 100 IP00
