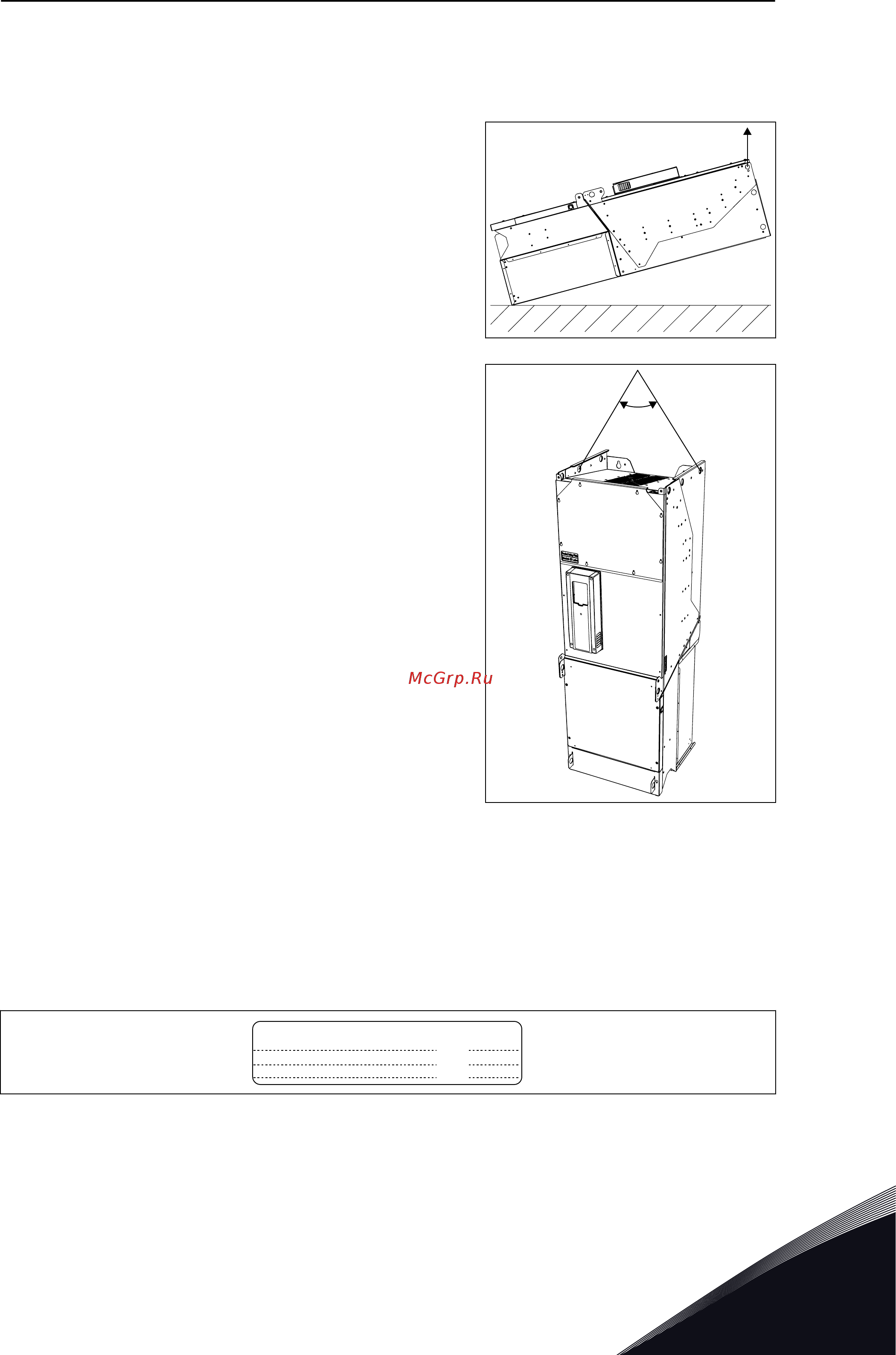

2 Подъемный механизм должен быть рассчитан на
массу привода.
3 Вставьте подъемные крюки в отверстия в
верхней части шкафа.
4 Поднимите привод в вертикальное положение.
5 Угол подъема не должен превышать 60 градусов.
≤60º
3.5 ЭТИКЕТКА «PRODUCT MODIFIED»
В пакете с дополнительными принадлежностями находится этикетка «Product modified».
Эта этикетка предназначена для того, чтобы обратить внимание обслуживающего
персонала на изменения, сделанные в приводе переменного тока. Прикрепите этикетку
на боковой стенке привода, чтобы не потерять ее. Изменения, вносимые в конструкцию
привода переменного тока, следует фиксировать на этой этикетке.
Product modified
Date:
Date:
Date:
ПОЛУЧЕНИЕ ТОВАРА VACON · 19
