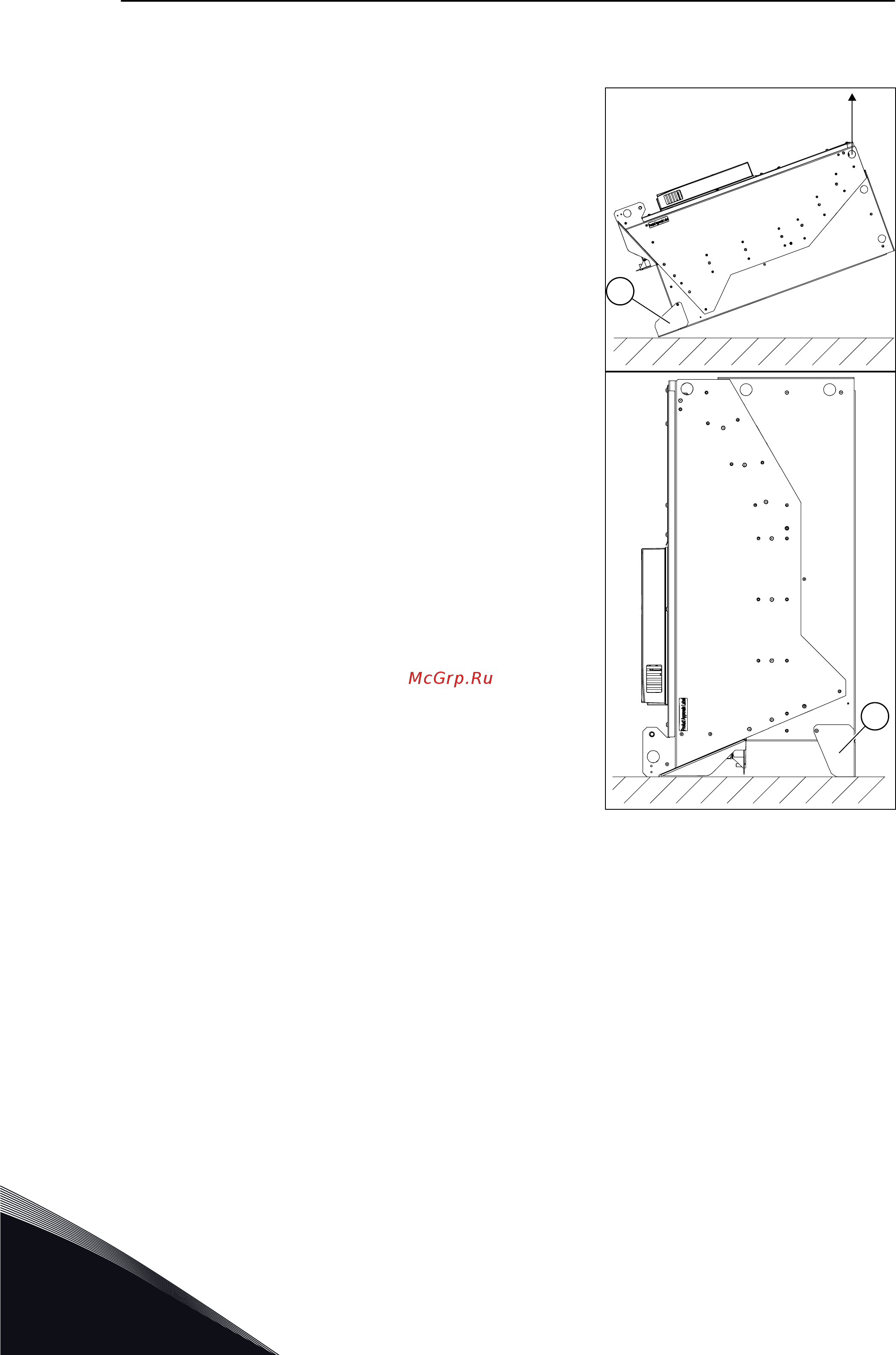

ПОДЪЕМ ПРИВОДНОГО МОДУЛЯ IP00, MR10 ИЛИ MR12 БЕЗ ДОПОЛНИТЕЛЬНОГО
МОДУЛЯ
1 Убедитесь в том, что опора присоединена к
нижней части привода. Это позволяет защитить
клеммы при подъеме привода или его
вертикальной установке на пол.
A
A
A. Опорный/крепежный
кронштейн
2 Поднимите привод подъемным устройством.
Вставьте подъемные крюки в отверстия в
верхней части шкафа. Угол подъема не должен
превышать 60 градусов.
3 После подъема, при необходимости, можно
убрать опору. Ее также можно использовать в
качестве крепежного кронштейна.
ПОДЪЕМ ПРИВОДНОГО МОДУЛЯ IP00, MR10 ИЛИ MR12 С ДОПОЛНИТЕЛЬНЫМ
МОДУЛЕМ
1 Достаньте привод из упаковки.
