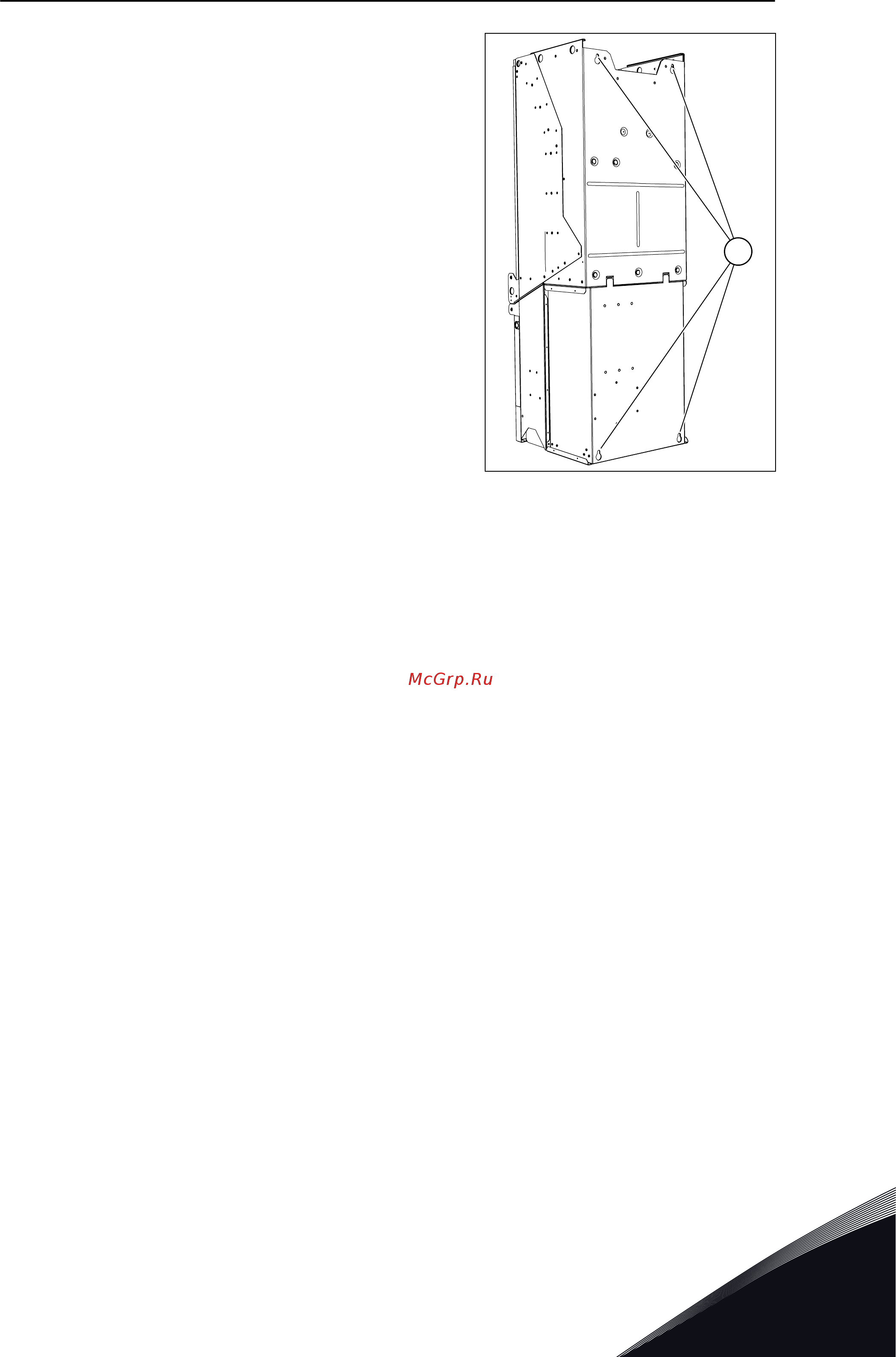

2 Используйте точки крепления в задней части
привода.
A
A. Задние точки крепления
5.2.2 ОХЛАЖДЕНИЕ И СВОБОДНОЕ ПРОСТРАНСТВО ВОКРУГ ПРЕОБРАЗОВАТЕЛЯ
ЧАСТОТЫ
При работе приводы переменного тока выделяют тепло. Вентилятор используется для
циркуляции воздуха с целью снижения температуры привода. Вокруг привода
необходимо оставить достаточное свободное место.
Необходимо предусмотреть свободное место в передней части привода для технического
обслуживания. Необходимо обеспечить возможность открытия дверцы шкафа. При
наличии 2 и более приводов их можно установить бок о бок.
Убедитесь в том, что температура охлаждающего воздуха не превышает максимальную
температуру окружающей среды привода и не опускается ниже минимальной
температуры окружающей среды привода.
Шкаф и привод должны свободно и эффективно обдуваться воздухом. Следует
обеспечить не менее 20 см пространства над приводом, чтобы обеспечить свободное
прохождение потока воздуха. Убедитесь, что горячий воздух выдувается из шкафа и не
попадает обратно в шкаф.
МОНТАЖ В ШКАФ VACON · 35
