![Pro-Form CARDIO HIIT TRAINER [10/32] Кабели](/views2/1565796/page10/bga.png)
10
9
9.
10
105
11
15
4
1
96
96
109
115
117
Не защемляйте
кабели
8
8.

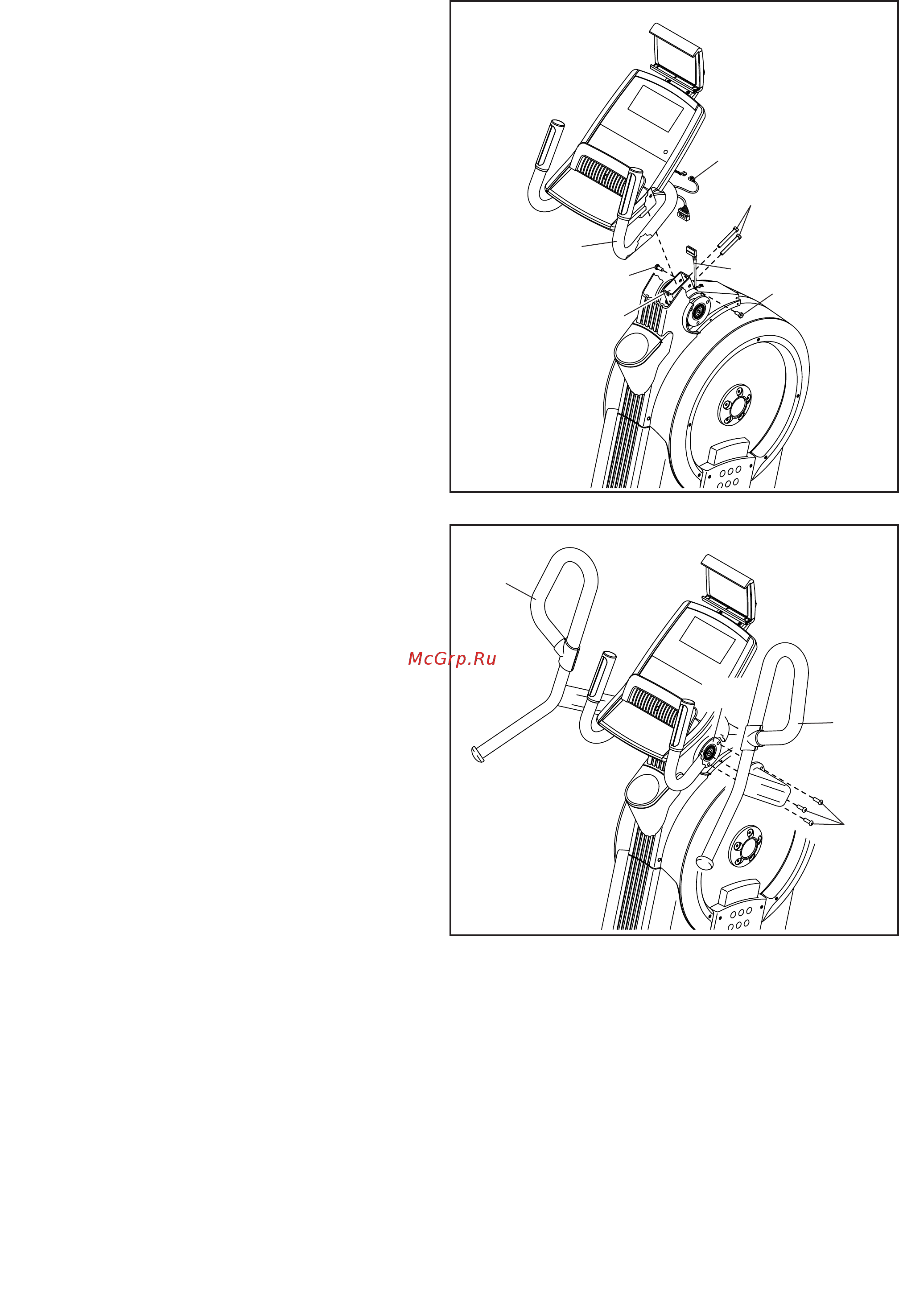

В то время как помощник придерживает Крон-
штейн консоли (4) возле Рамы (1), соедините кабе-
ли, выходящие из Консоли, с Основным кабелем
(115) и Кабелем пульсометра (117).
Совет: Обратите внимание на то, чтобы не за-
щемить кабели. Прикрепите Кронштейн консоли
(4) к Раме (1) при помощи двух Винтов М8 х 86мм
(109) и двух Винтов М8 х 15мм (96); вставьте все
четыре Винта и только потом затяните их.
Возьмите Правый и Левый поручни (10, 11).
Удостоверьтесь, что Педали (не показаны на
рисунке) установлены на одном уровне. При-
крепите Правый поручень (10) к Стойке правого по-
ручня (15) при помощи трёх Винтов М8 х 25мм
(105); вставьте все три Винта и только потом
затяните их. Совет: Имеет смысл перевернуть
Правый поручень, чтобы освободить доступ к
Винтам.
Прикрепите Левый поручень (11) аналогичным
образом.
