![Pro-Form CARDIO HIIT TRAINER [9/32] Кабели](/views2/1565796/page9/bg9.png)
9
7
6
6.
5
5
5
7
7
4
4
6
111
107
A
Не защемляйте
кабели
7.

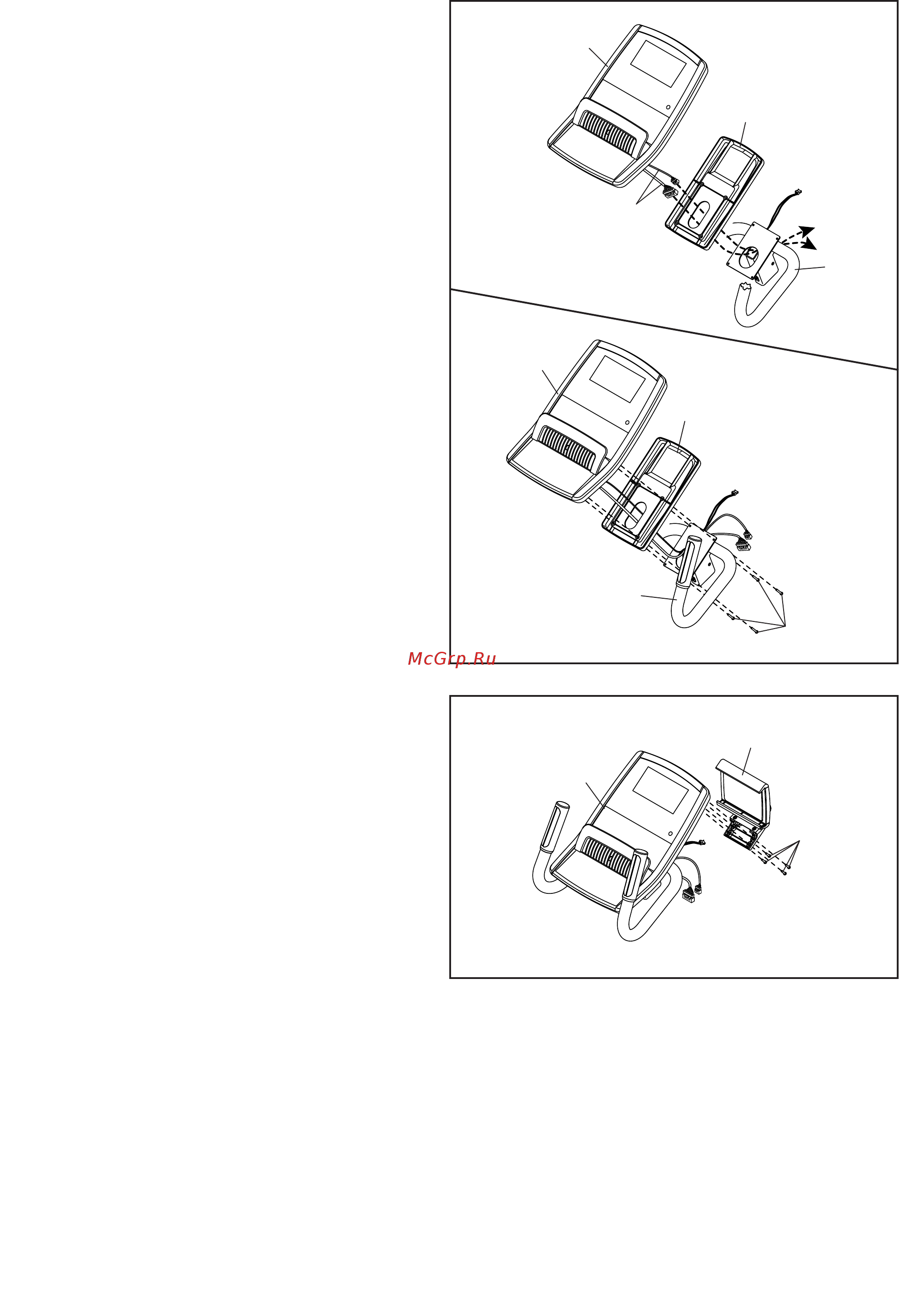

Рассмотрите рисунок сверху. При помощи второ-
го человека расположите Консоль (5), Накладку
консоли (7) и Кронштейн консоли (4), как это пока-
зано на рисунке. Протяните кабели (А), выходящие
из Консоли, сквозь Накладку консоли и Кронштейн
консоли, как это показано на рисунке; удостоверь-
тесь, что вы протянули кабели сквозь верхнее
отверстие Кронштейна консоли.
Рассмотрите рисунок снизу. Совет: Обратите
внимание на то, чтобы не защемить кабели.
Вставьте Консоль (5) и Накладку консоли (7) в
Кронштейн консоли (4) и зафиксируйте их при по-
мощи четырёх Винтов М4 х 22мм (107); вставьте
все четыре Винта и только потом затяните их.
Прикрепите Кронштейн для планшета (6) к Консо-
ли (5) при помощи четырёх Винтов №8 х 16мм
(111); вставьте все четыре Винта и только по-
том затяните их.
