Pro-Form CARDIO HIIT TRAINER — инструкция по установке накладок оси и поручней [11/32]
Превью страниц
Страница 11 /
32
![Pro-Form CARDIO HIIT TRAINER [11/32] Страница 11](/views2/1565796/page11/bgb.png)
11
52
101
101
50, 51
11.
11
10
10.
66
A
65
107
10
10
66
12
107
65

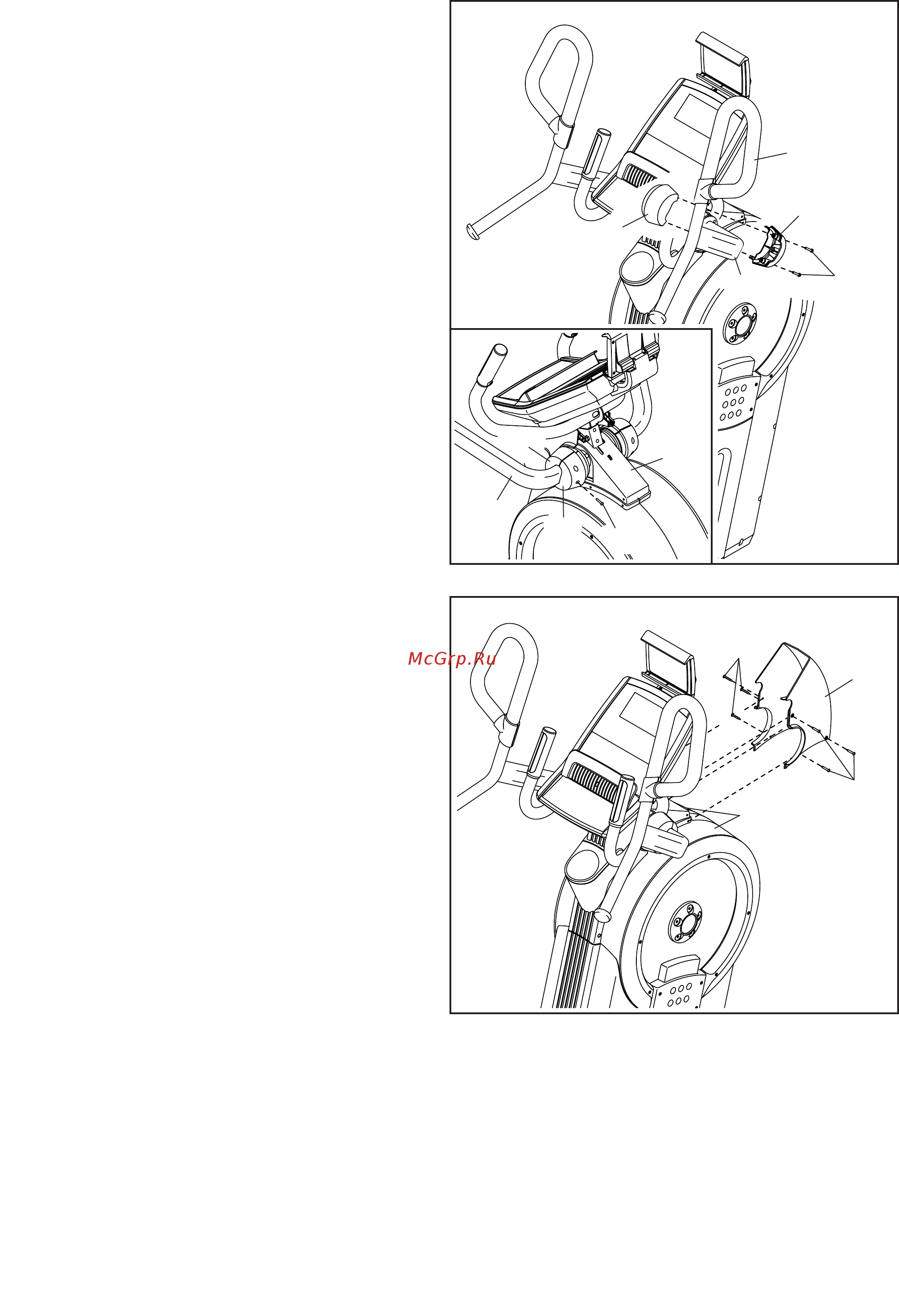

Возьмите Заднюю и Переднюю накладки оси (65,
66).
Установите Заднюю и Переднюю накладки оси (65,
66) вокруг Правого поручня (10) возле изгиба (А) и
соедините их друг с другом. Затем прикрепите их
друг к другу при помощи двух Винтов М4 х 22мм
(107).
Рассмотрите рисунок в правом нижнем углу.
Сдвиньте Заднюю и Переднюю накладки оси (65,
66) в направлении Накладки кожуха (12). Прикре-
пите Переднюю накладку оси к Правому поручню
(10) при помощи Винта М4 х 22мм (107).
Прикрепите Левые накладки к поручню анало-
гичным образом.
Прикрепите Переднюю накладку (52) к Левому и
Правому кожухам (50, 51) при помощи шести Вин-
тов с плоской головкой М4 х 16мм (101); вставьте
все шесть Винтов с плоской головкой и только
потом затяните их.
