![Pro-Form CARDIO HIIT TRAINER [7/32] Страница 7](/views2/1565796/page7/bg7.png)
7
3.
3
2.
2
110
23
22
2
3
108
108
110
1
8
9
110

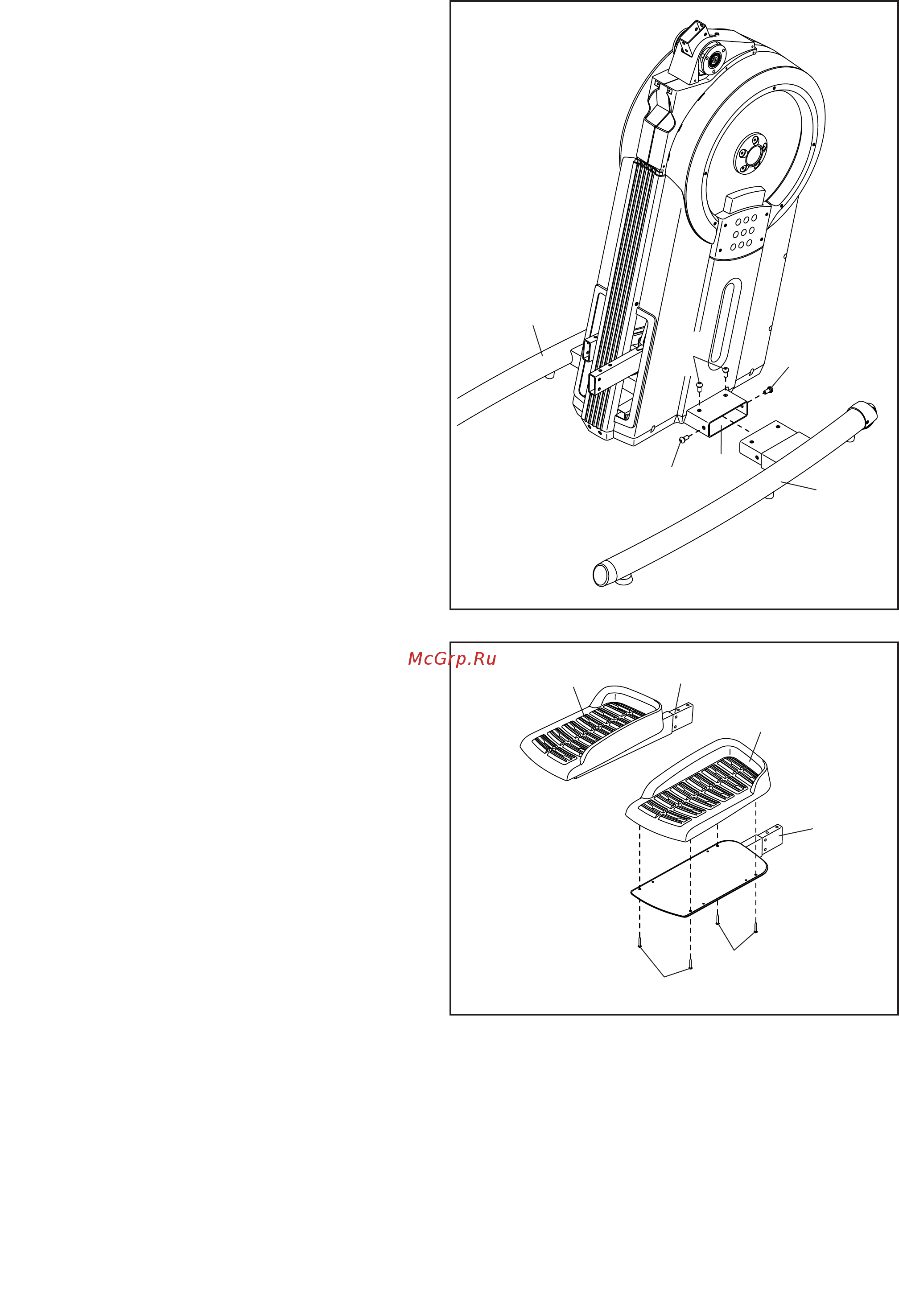

При помощи второго человека подложите упако-
вочный материал (не показан на рисунке) под пра-
вую часть Рамы (1). Попросите помощника при-
держивать Раму, чтобы она не упала, пока вы
выполняете этот этап сборки.
Возьмите Правый и Левый стабилизаторы (8, 9) и
расположите их, как показано на рисунке.
Прикрепите Правый стабилизатор (8) к Раме (1)
при помощи четырёх Винтов М10 х 20мм (110);
вставьте все четыре Винта и только потом за-
тяните их.
После этого удалите упаковочный материал из-под
правой части Рамы (1).
Прикрепите Левый стабилизатор (9) аналогич-
ным образом.
Возьмите Основания левой и правой педалей (2, 3)
и Правую и Левую педали (22, 23). Расположите
их, как это показано на рисунке.
Прикрепите Правую педаль (22) к Основанию пра-
вой педали (2) при помощи четырёх Винтов М6 х
12мм (108); вставьте все четыре Винта и только
потом затяните их.
Прикрепите Левую педаль (23) к Основанию ле-
вой педали (3) аналогичным образом.
