12

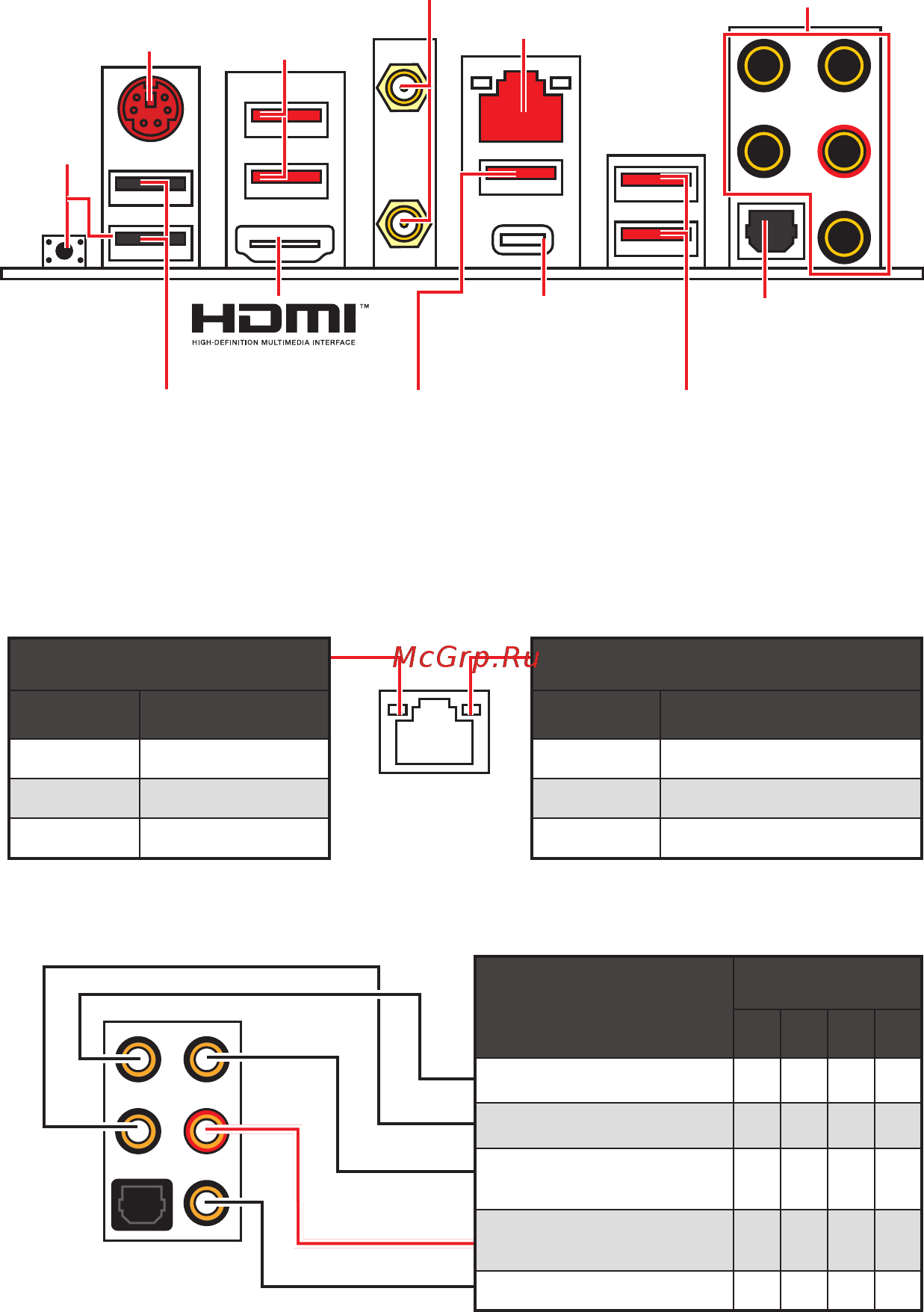

Rückseite E/A
USB 3.2 Gen2
Typ-C
USB 3.2 Gen2
Typ-A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang ● ●
Hinterer Lautsprecher ● ● ●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Mic-In
(●: Verbindet, Blank: Leer)
Rückseite E/A
PS/2
LAN
USB 2.0 Typ-A
Audioanschlüsse
Optischer S/PDIF-
Ausgang
Flash
BIOS
Taste &
Anschluss
USB 3.2 Gen2
Typ-A
USB 3.2 Gen1
Typ-A
y Flash BIOS Taste/Anschluss - Auf der Seite 34 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
Wi-Fi
Antennenanschlüsse
