12

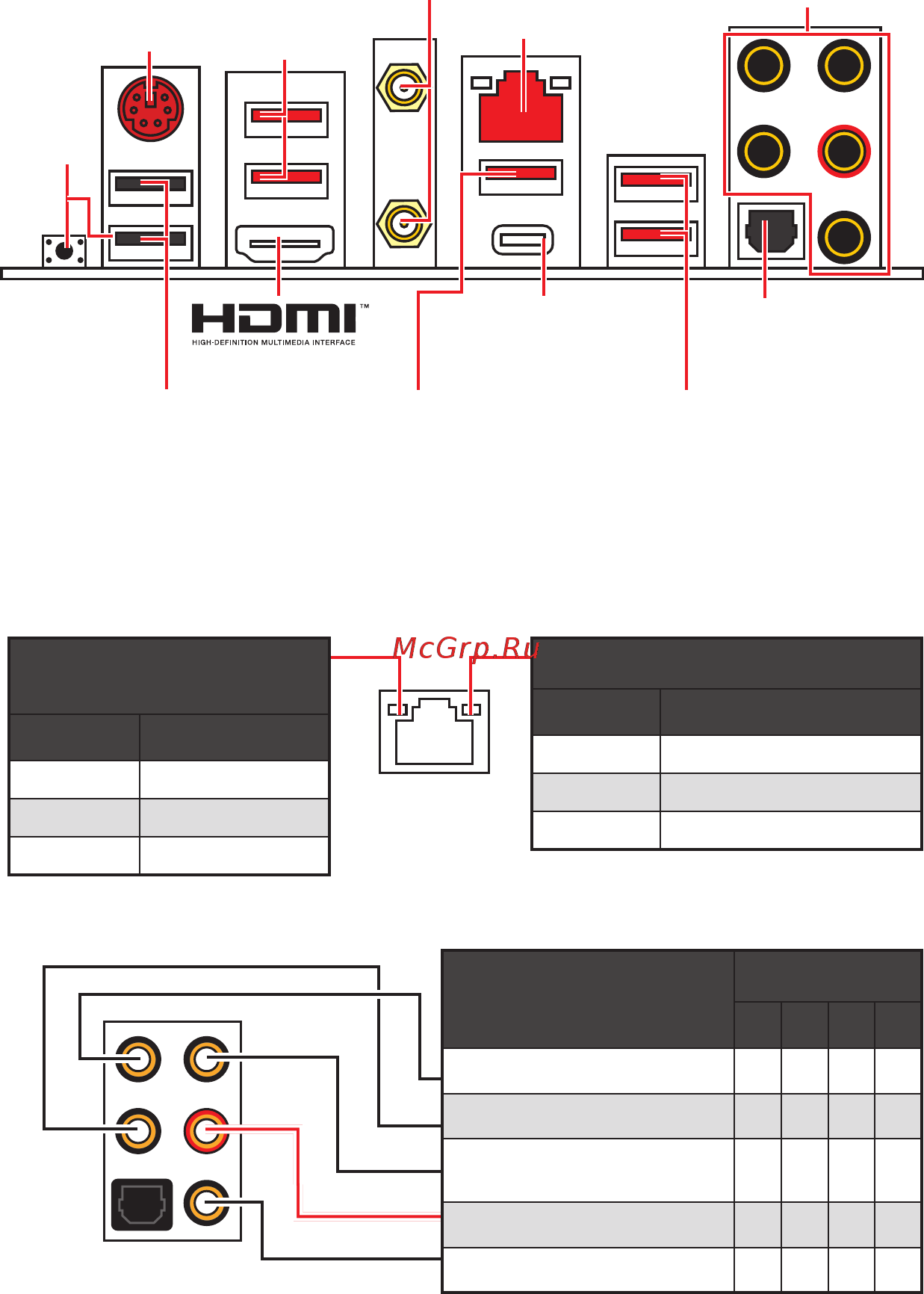

Panneau arrière Entrée/ Sortie
USB 3.2 Gen2
Type-C
USB 3.2 Gen2
Type-A
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
Panneau arrière Entrée/ Sortie
PS/2
LAN
USB 2.0 Type-A
Ports Audio
Sortie S/PDIF optique
Bouton/ Port
Flash BIOS
USB 3.2 Gen2
Type-A
USB 3.2 Gen1
Type-A
y Port/ Bouton Flash BIOS - Veuillez vous référer à la page 34 pour en savoir plus sur
la mise à jour du BIOS avec Bouton Flash BIOS.
Connecteur
d’antenne Wi-Fi
Ports Audio
Canal
2 4 6 8
Sortie centre/ Caisson de basse ● ●
Sortie audio haut-parleur arrière ● ● ●
Entrée Ligne/ Sortie audio haut-
parleur côté
●
Sortie Ligne/ Sortie casque avant ● ● ● ●
Entrée Microphone
(●: connecté, Espace : vide)
