12

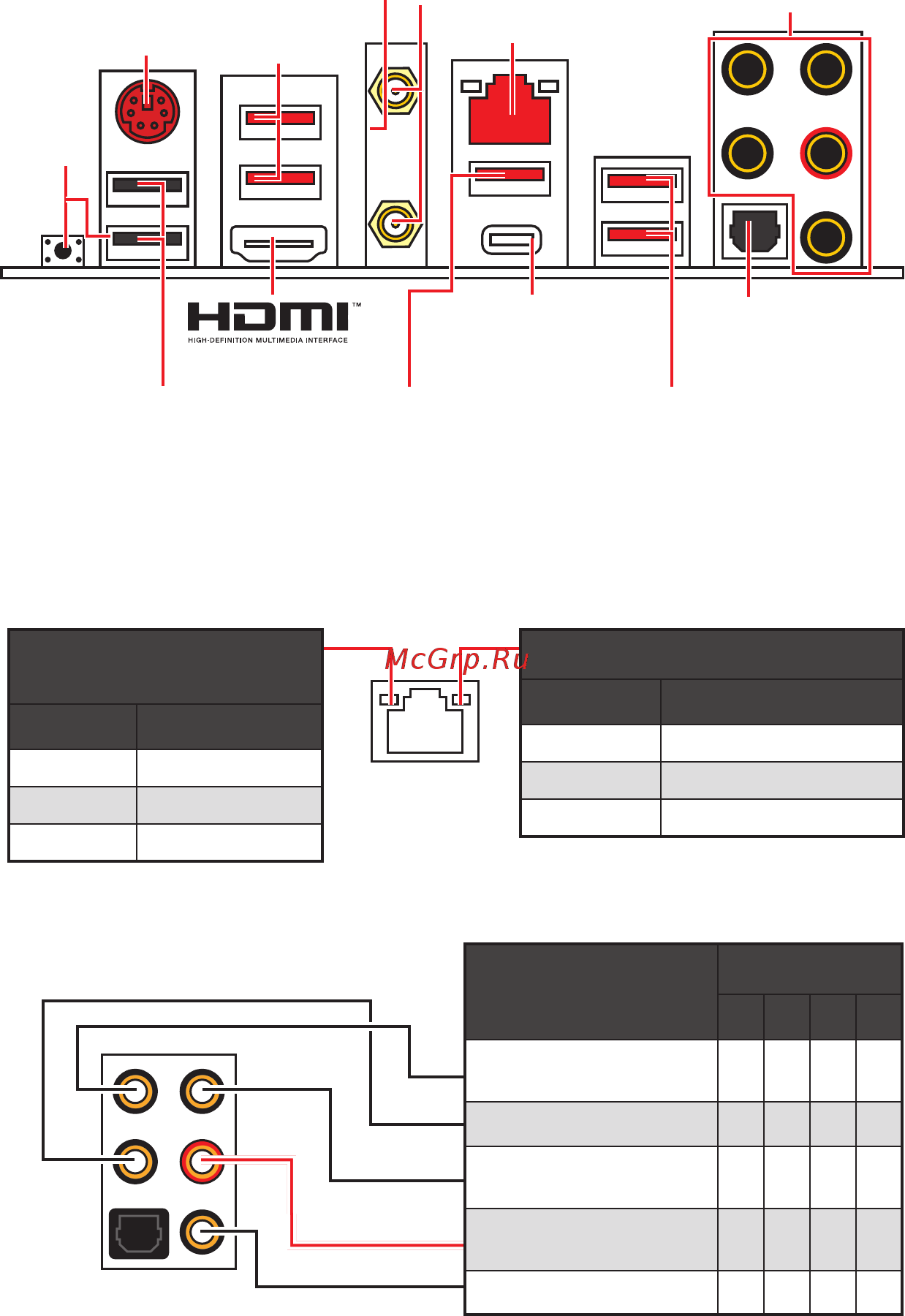

Задняя панель портов ввода/ вывода
USB 3.2 Gen2
Type-C
USB 3.2 Gen2
Type-A
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
Задняя панель портов ввода/ вывода
PS/2
LAN
USB 2.0 Type-A
Порты Аудио
Оптический
S/PDIF-Out
Кнопка и
порт Flash
BIOS
USB 3.2 Gen2
Type-A
USB 3.2 Gen1
Type-A
y Кнопка/ Порт Flash BIOS - Обратитесь к странице 34 для получения
информации о обновлении BIOS при помощи кнопки Flash BIOS.
Разъемы
антенны Wi-Fi
