19
Vue d’ensemble des composants
Important
y
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
y
Si vous choisissez d’installer une seule carte d’extension PCIe x 16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
y
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.

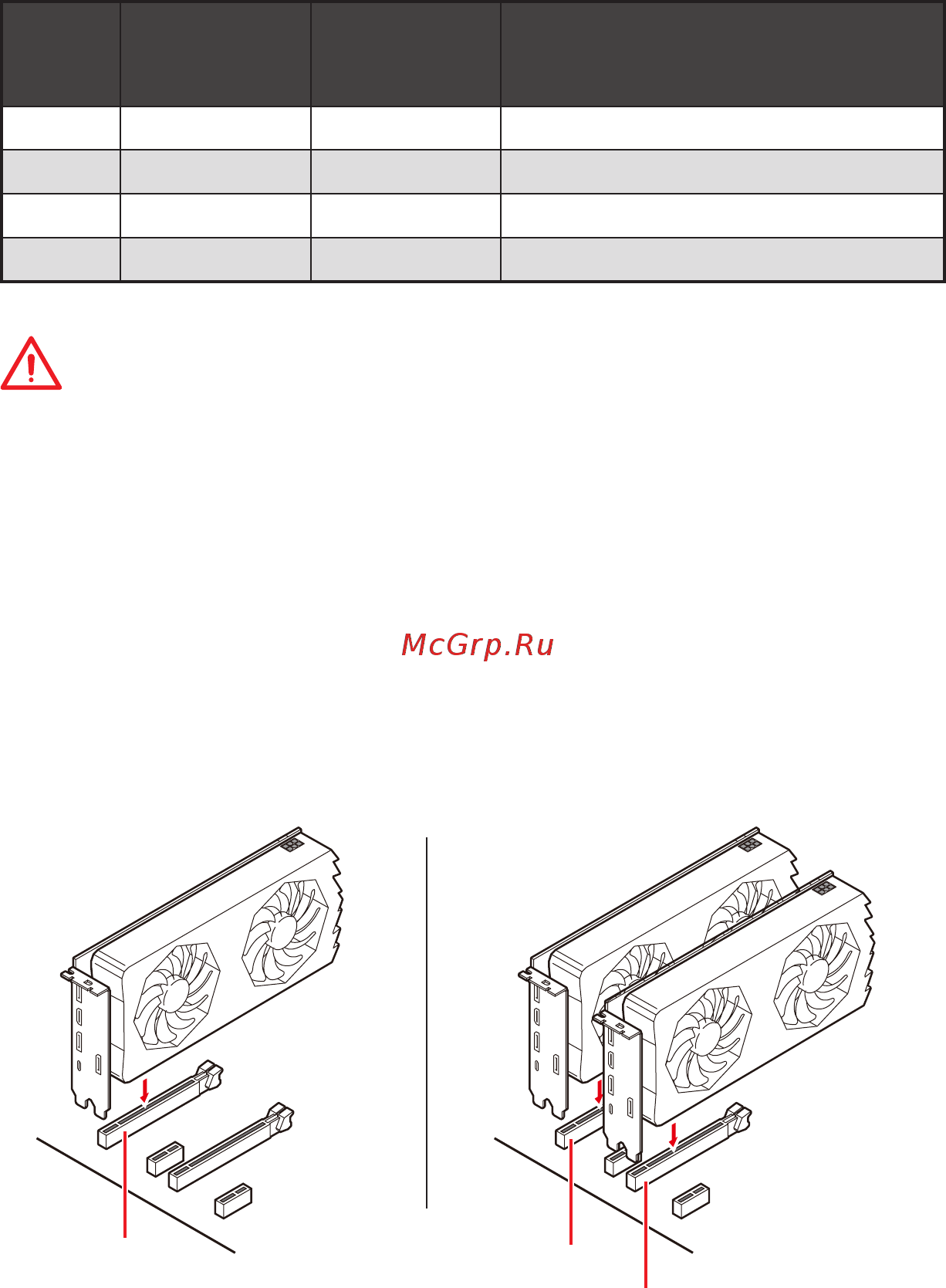

PCI_E1~4 : Slots d’extension PCIe
Slots
AMD Ryzen™
de 3ème
génération
AMD Ryzen™
de 2ème
génération
Ryzen™
avec cœurs graphiques Radeon™
Vega et AMD Ryzen™ avec cœurs graphiques
Radeon™
de 2ème génération
PCI_E1 PCIe 4.0 x 16 PCIe 3.0 x 16 PCIe 3.0 x 8
PCI_E2 PCIe 3.0 x 1 PCIe 3.0 x 1 PCIe 3.0 x 1
PCI_E3 PCIe 4.0 x 4 PCIe 3.0 x 4 PCIe 3.0 x 4
PCI_E4 PCIe 3.0 x 1 PCIe 3.0 x 1 PCIe 3.0 x 1
PCI_E1
PCI_E1
PCI_E3
Installation recommandée pour une configuration multi-GPU (Processeurs
des séries Ryzen™ )
