Übersicht der Komponenten

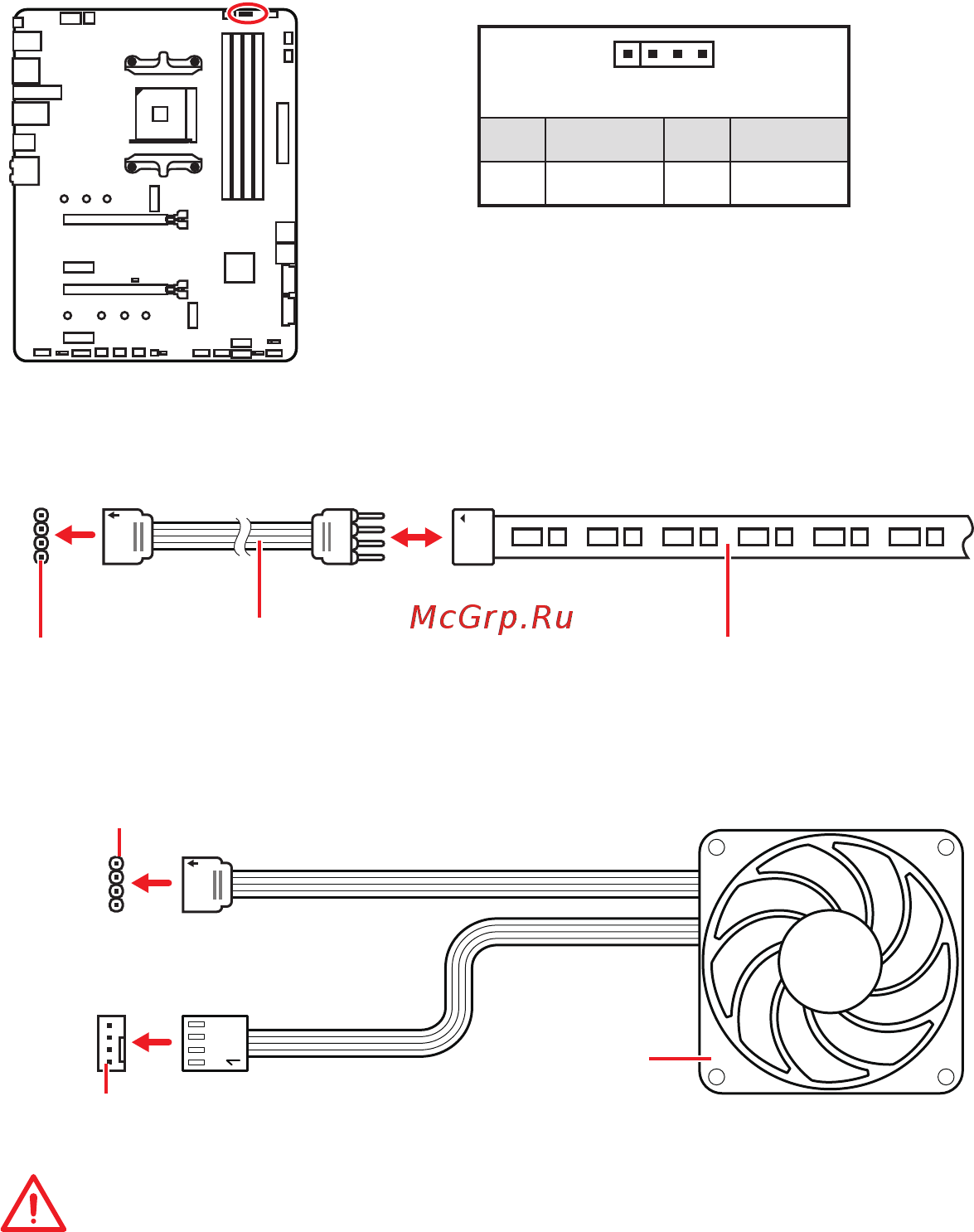

JRGB1: RGB LED Anschluss
Mit dem JRGB Anschluss können Sie den 5050 RGB-LED-Streifen (12 V) anschließen.
1
1 +12V 2 G
3 R 4 B
Wichtig
y
Der JRGB Anschluss unterstützt 5050 RGB LED-Streifen (12V/G/R/B) mit der
maximalen Leistung von 3 A (12 V).
y
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
y
Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
1
G
R
B
JRGB
Anschluss
RGB
Verlängerungskabel
5050 RGB LED-Streifen 12V
RGB-LED-Streifen anschließen
1
1
G
R
B
JRGB Anschluss
System-Lüfter-Anschluss
RGB-LED-Lüfter anschließen
RGB LED Lüfter
