24
Vue d’ensemble des composants

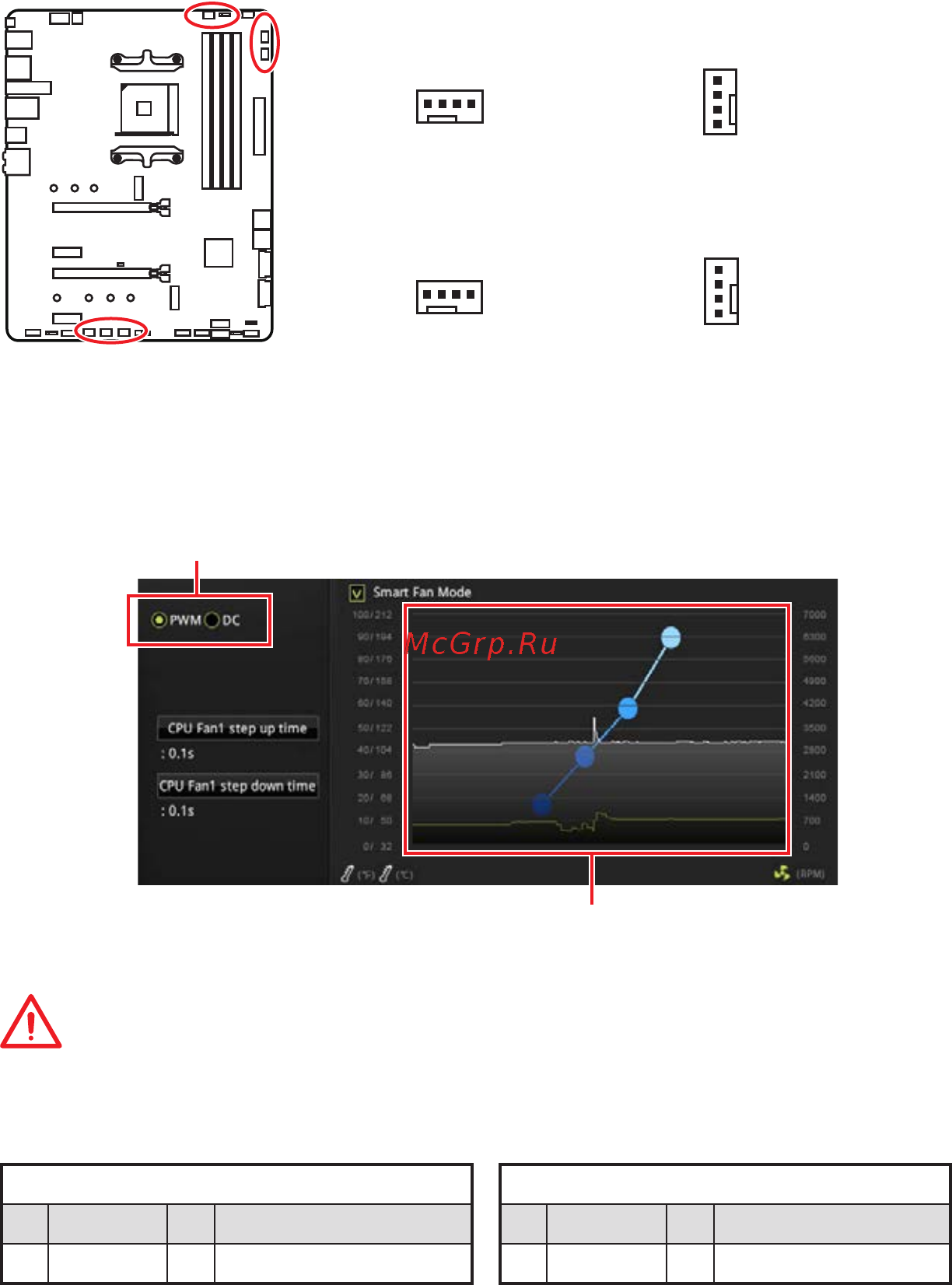

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs pour
ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle
de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en
modifiant la tension. Par conséquent, quand vous branchez un ventilateur à 3 broches
(Non-PWM) à un connecteur de ventilateur de mode PWM, la vitesse sera toujours
maintenue à 100% et cela occasionnera du bruit. Vous pouvez suivre les instructions
ci-dessous pour régler le connecteur de ventilateur en mode PWM ou mode DC.
1
SYS_FAN1
1
SYS_FAN2~4
1
CPU_FAN1
1
PUMP_FAN1
Basculer entre les modes des ventilateurs et ajuster la vitesse
Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse de
ventilateur dans le BIOS > HARDWARE MONITOR.
Choisissez le mode PWM ou le mode DC
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Il y a des points de gradient de la vitesse du ventilateur qui
vous permet d’ajuster la vitesse de ventilateur par rapport à la
température du processeur.
Définition des broches en mode PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Définition des broches en mode DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Définition des broches des connecteurs de ventilateur
Connecteurs pour ventilateurs en mode
PWM par défaut
Connecteurs pour ventilateurs en mode DC
par défaut
