19
Overview of Components
30º30º
30º30º
M2_1~2: M.2 Slots (Key M)
M2_1
M2_2
Video Demonstration
Watch the video to learn how to install M.2
SSD.
https://youtu.be/JCTFABytrYA

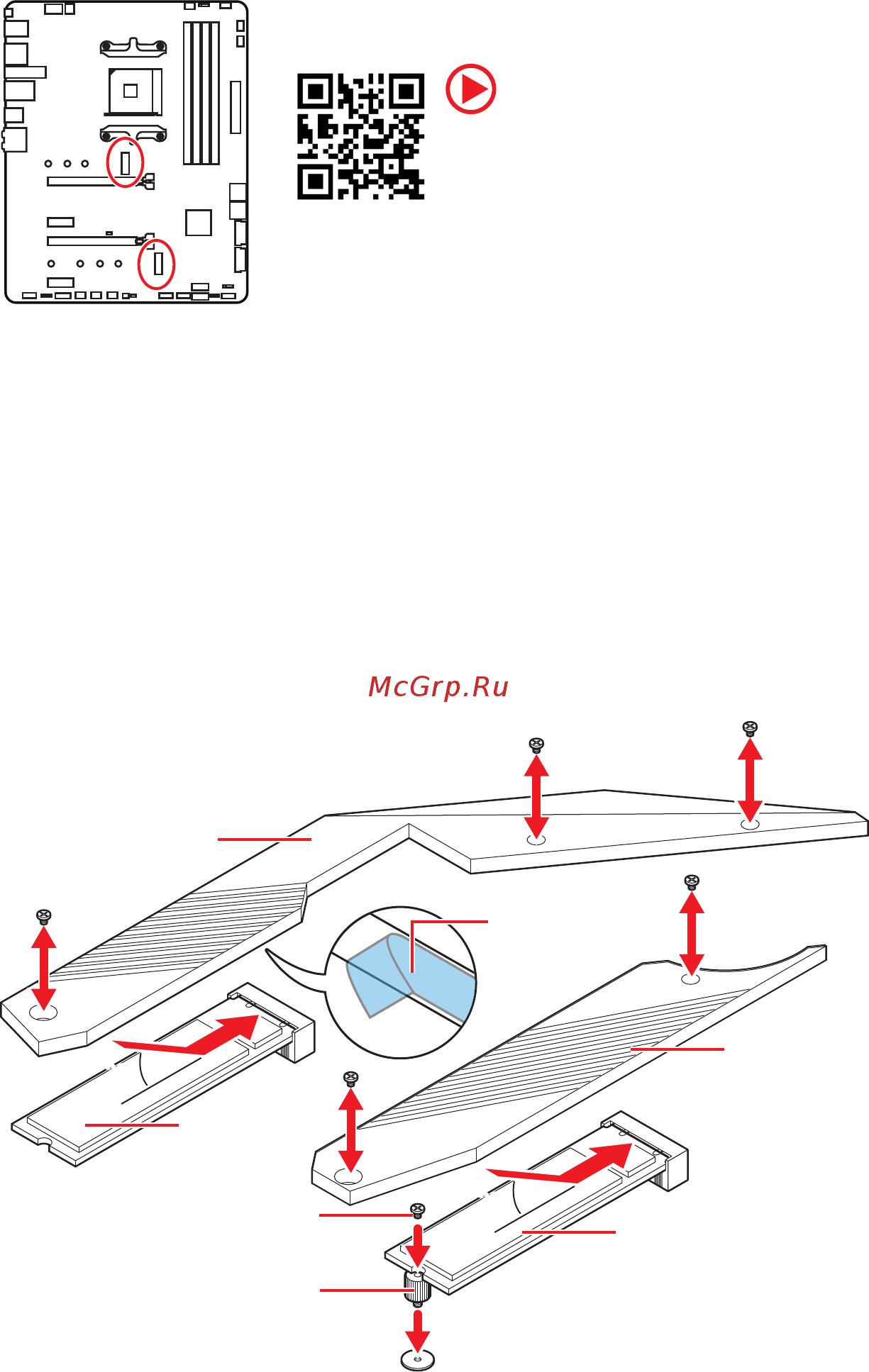

Installing M.2 SSD
1. Loosen the screws of M.2 SHIELD FROZR.
2. Remove the M.2 SHIELD FROZR and remove the protective films from the thermal
pads.
3. Each M.2 slot is equipped with one standoff. To avoid damage to the M.2 SSD, if
your M.2 SSD length is the same as the M.2 SHIELD FROZR heatsink, remove the
standoff below the M.2 SSD slot.
4. Move the position of the standoffs according to your M.2 SSDs length if need.
5. Insert your M.2 SSD into the M.2 slot at a 30-degree angle.
6. Secure the M.2 SSD in place with the supplied M.2 8.5H screw.
7. Put the M.2 SHIELD FROZR heatsink back in place and secure it.
M.2 SHIELD FROZR
M.2 SHIELD
FROZR
M.2 SSD
M.2 SSD
8.5H screw
Standoff
Protective
film
