Vue d’ensemble des composants
30º30º
30º30º

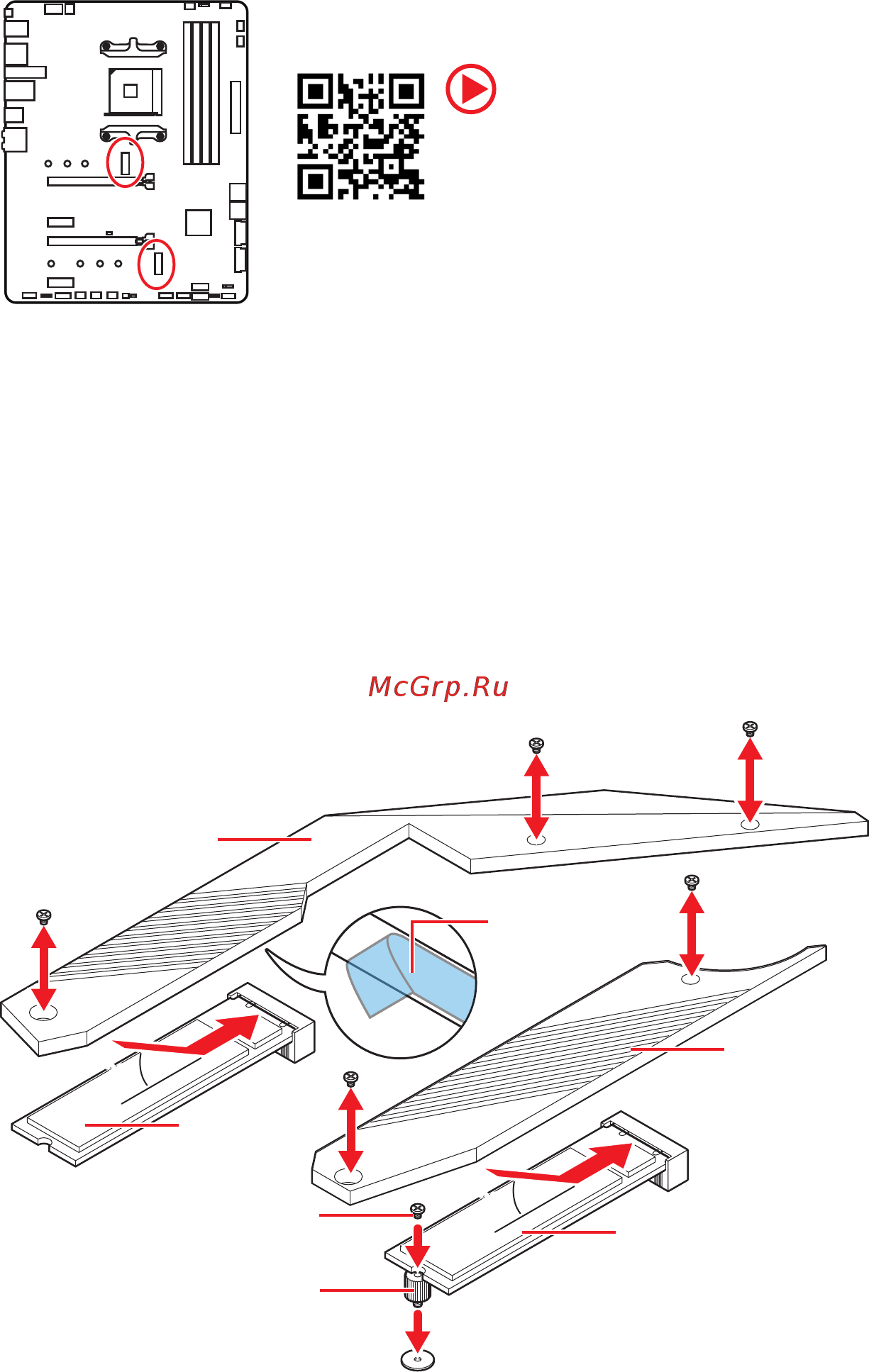

M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur
l’installation du SSD M.2.
https://youtu.be/JCTFABytrYA
Installation du SSD M.2
1. Desserrez la vis de M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et le film de protection du pad thermique.
3. Chaque slot M.2 dispose d’une entretoise. Si le SSD M.2 est de la même longueur
que la plaque M.2 SHIELD FROZR, enlevez l’entretoise située sous le slot M.2
SSD. Cela évitera d’endommager le SSD M.2.
4. Si nécessaire, déplacez le support de fixation de manière à l’adapter à la longueur
du SSD M.2.
5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
6. Fixez le SSD M.2 avec la vis M.2 8.5H fournie.
7. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.
M.2 SHIELD FROZR
M.2 SHIELD
FROZR
SSD M.2
SSD M.2
Vis 8.5H
Entretoise
les films de
protection
