Компоненты материнской платы
JRGB1: Разъем RGB LED
Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент
12В.
1
1 +12V 2 G
3 R 4 B
Внимание!
y
Разъем JRGB поддерживает подключение 5050 RGB непрерывных
светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной
мощностью 3А (12В).
y
Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y
Используйте утилиту MSI
®
для управления удлинительными
светодиодными лентами.
1
G
R
B
Разъем
JRGB
Удлинительный
кабель
5050 RGB светодиодных
ленты 12В

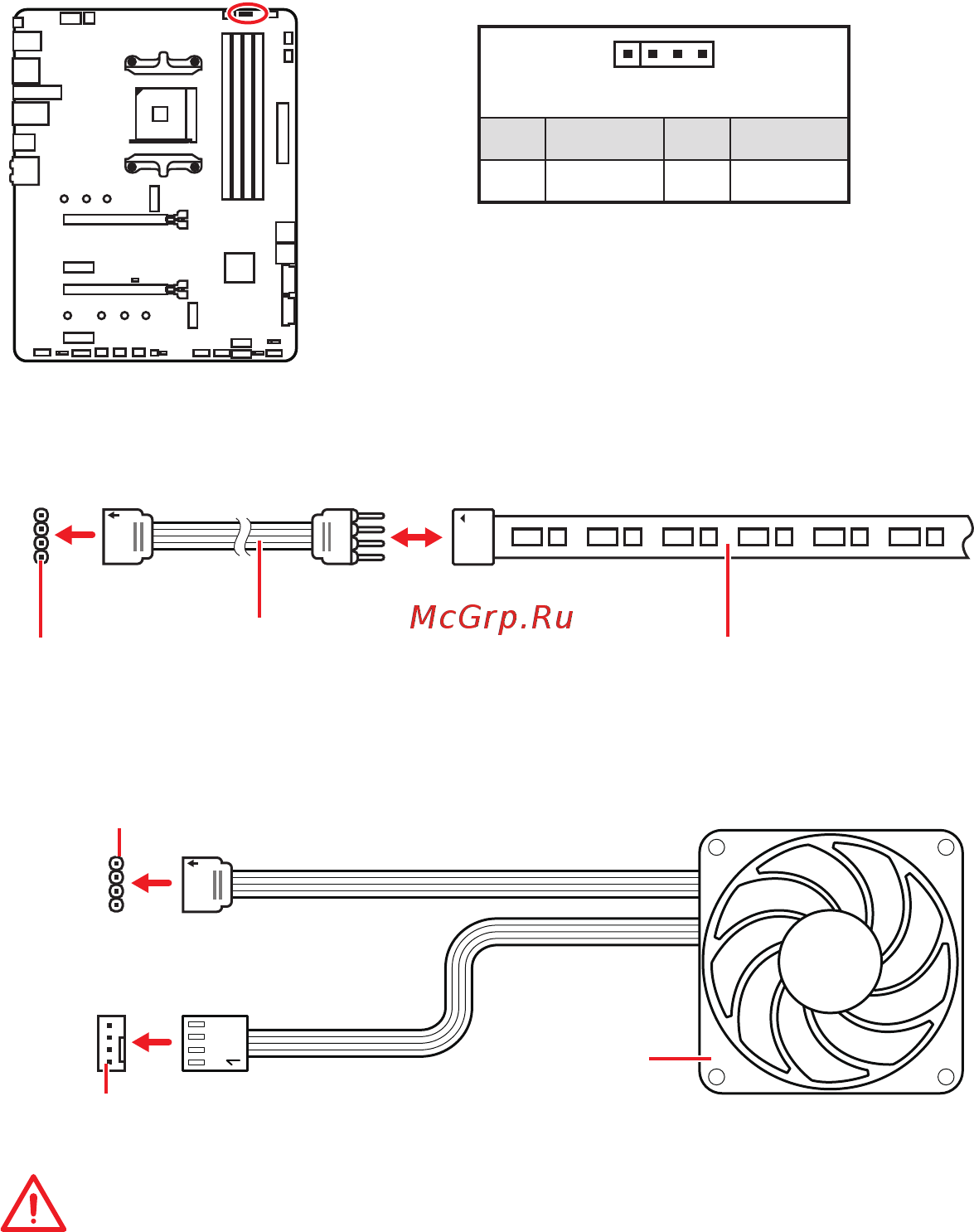

Подключение RGB светодиодных лент
1
1
G
R
B
Разъем JRGB
Разъем вентилятора системы
Подключение вентиляторов с RGB светодиодной подсветкой
Вентилятор с RGB
светодиодной
подсветкой
