54

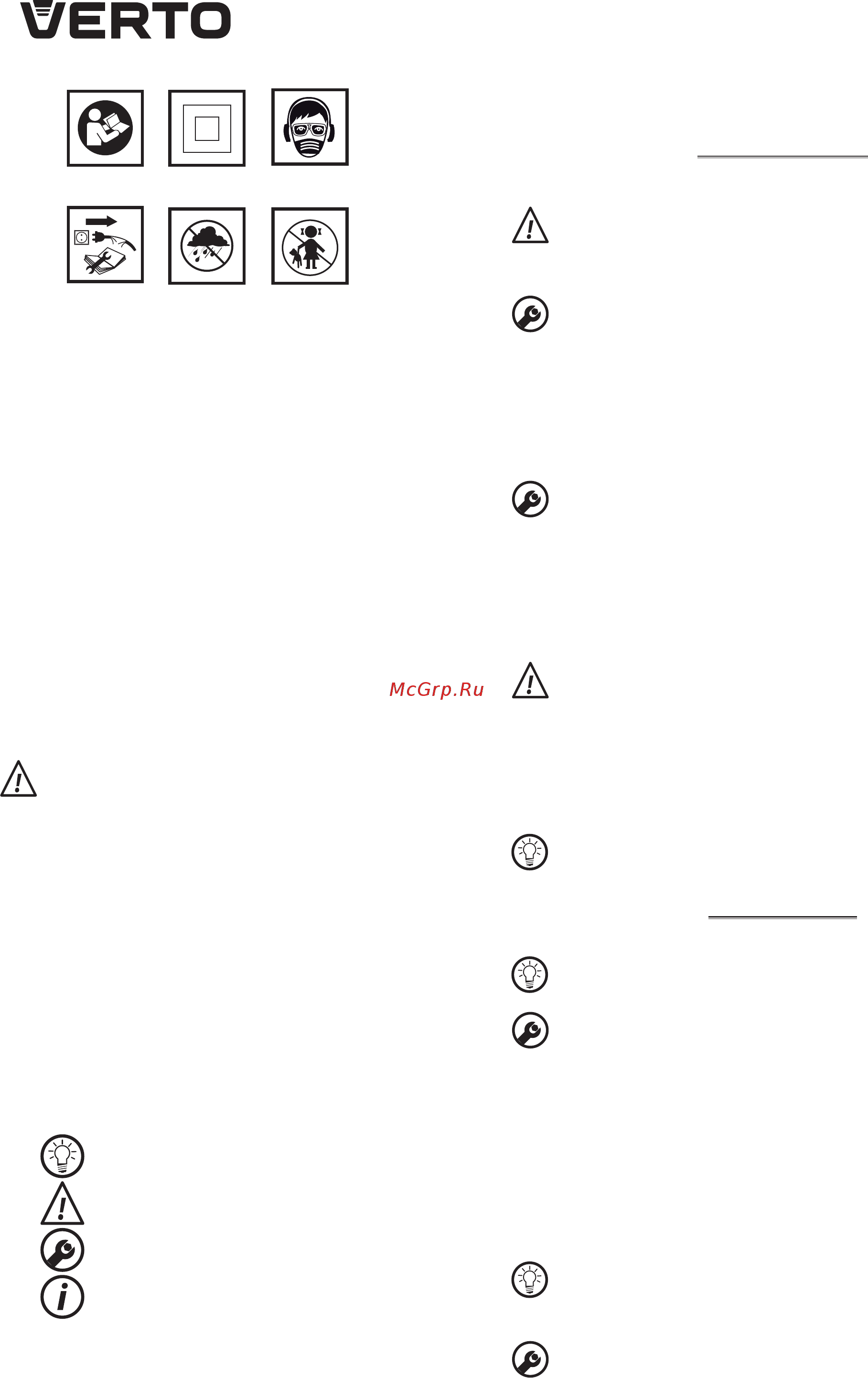

Objašnjenje korištenih piktograma:
12
56
3
4
1. Pročitajte upute za upotrebu, poštujte upozorenja i sigurnosne
uvjete koje su u njima navedene.
2. Uređaj s izolacijom druge klase.
3. Koristite sredstva individualne zaštite (zaštitne gogle, antifone,
masku za zaštitu od prašine).
4. Prije radova na održavanju ili podešavanju uređaja izvadite
utikač iz mrežne utičnice.
5. Uređaj štitite od kiše.
6. Čuvajte van dohvata djece.
KONSTRUKCIJA I NAMJENA
Udarne bušilice su ručni električni alati sa izolacijom II klase.
Uređaj pokreće jednofazni komutatorski motor, čija okretna brzina
je reducirana pomoću zupčanog prijenosnika. Električni alati tog
tipa se često koriste za bušenje rupa u drvu, materijalima sličnim
drvu,metalu, keramici i sličnim materijalima, u režimu rada bez udara
a također za bušenje otvora u betonu, cigli i sličnim materijalima u
režimu rada s udarom Područja na kojima se alati primjenjuju su:
izvođenje remontno građevinskih radova, stolarski radovi i svi
poslovi iz područja samostalne amaterske djelatnosti (sam svoj
majstor).
Električni alat se smije koristiti samo sukladno s njegovom
namjenom.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koji se nalaze
na grafičkim stranicama tih uputa.
1. Brzostežuća glava
2. Preklopnik načina rada
3. Gumb za blokadu prekidača
4. Preklopnik za smjer rotacije
5. Gumb za regulaciju okretne brzine
6. Prekidač
7. Dodatna drška
8. Graničnik dubine bušenja
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
1. Dodatna drška – 1 kom.
2. Graničnik dubine bušenja – 1 kom.
3. Ključ – okretni – 1 kom.
4. Svrdla – 2 kom.
5. Tiple φ 6 – 30 kom.
6. Tiple φ 8 – 30 kom.
7. Transportni kofer – 1 kom.
PRIPREMA ZA RAD
INSTALIRANJE DODATNE DRŠKE
Iz sigurnosnih razloga preporučamo da uvijek koristite dodatnu
dršku (7). Mogućnost okretanja dodatne drške, prije nego je
stegnete na kućištu bušilice, omogućava odabir optimalnog
položaja za vrstu planiranih radova.
• Popustite kotačić za blokadu prirubnice dodatne drške (7),
postupkom okretanja prema lijevo.
• Prirubnicu dodatne drške (7) namjestite na valjkasti dio kućišta
bušilice.
• Okrenite do najpovoljnijeg položaja.
• Pritegnite kotačić za blokadu dodatne drške (7), prema desno
kako biste pričvrstili dršku.
INSTALIRANJE GRANIČNIKA DUBINE BUŠENJA
Graničnik (8) služi za određivanje dubine uranjanja svrdla u materijal.
• Popustite kotačić za blokadu prirubnice dodatne drške (7).
• Graničnik (8) namjestite u otvor na prirubnicu dodatne drške.
• Postavite željenu dubinu bušenja.
• Blokirajte, tako da stegnete kotačić za blokadu prirubnice
dodatne drške (7).
PRIČVRŠĆIVANJE RADNIH ALATA
Električni alat isključite iz napajanja.
• Ključ stavite u jedan od otvora na rubu brzostežuće glave (1).
• Otvorite čeljust do željene veličine.
• Valjkasti nastavak svrdla stavite u otvor na brzostežućoj glavi (1)
sve dok ne osjetite otpor.
• Pomoću ključa (koji se stavlja redom u tri otvora na rubu
brzostežuće glave) stegnite čeljust drške na svrdlu.
Uvijek imajte na pameti da je potrebno odspojiti ključ od
bušilice nakon što namjestite ili izvadite svrdlo.
RAD /POSTAVKE
UKLJUČIVANJE/ISKLJUČIVANJE
Napon mreže mora odgovarati veličini napona koji je napisana
na tipskoj ploči bušilice.
Uključivanje – pritisnite gumb prekidača (6) i pridržite ga u tom
položaju.
Isključivanje – oslobodite pritisak na gumb prekidača (6).
Blokada prekidača (neprekidan rad)
Uključivanje :
• Pritisnite gumb prekidača (6) i pridržite ga u tom položaju.
• Pritisnite gumb blokade prekidača (3) (crtež A).
• Oslobodite pritisak na gumb prekidača (6).
Isključivanje :
• Pritisnite i oslobodite pritisak na gumb prekidača (6).
Raspon brzine okretaja vretena se regulira stupnjem pritiska na
gumb prekidača.
KOTAĆIĆ ZA PODEŠAVANJE OKRETNE BRZINE VRETENA
Sa bušilicom možete raditi pri različitim brzinama okretaja vretena.
Za podešavanje služi kotačić (5) (crtež A). U okviru svake postavke
kotačića za regulaciju okretne brzine možete kontinuirano
podešavati brzinu tako da povećavate ili smanjujete pritisak na
gumb prekidača (6).
• Postupkom okretanja kotačića (5) prema desno povećavate brzinu,
