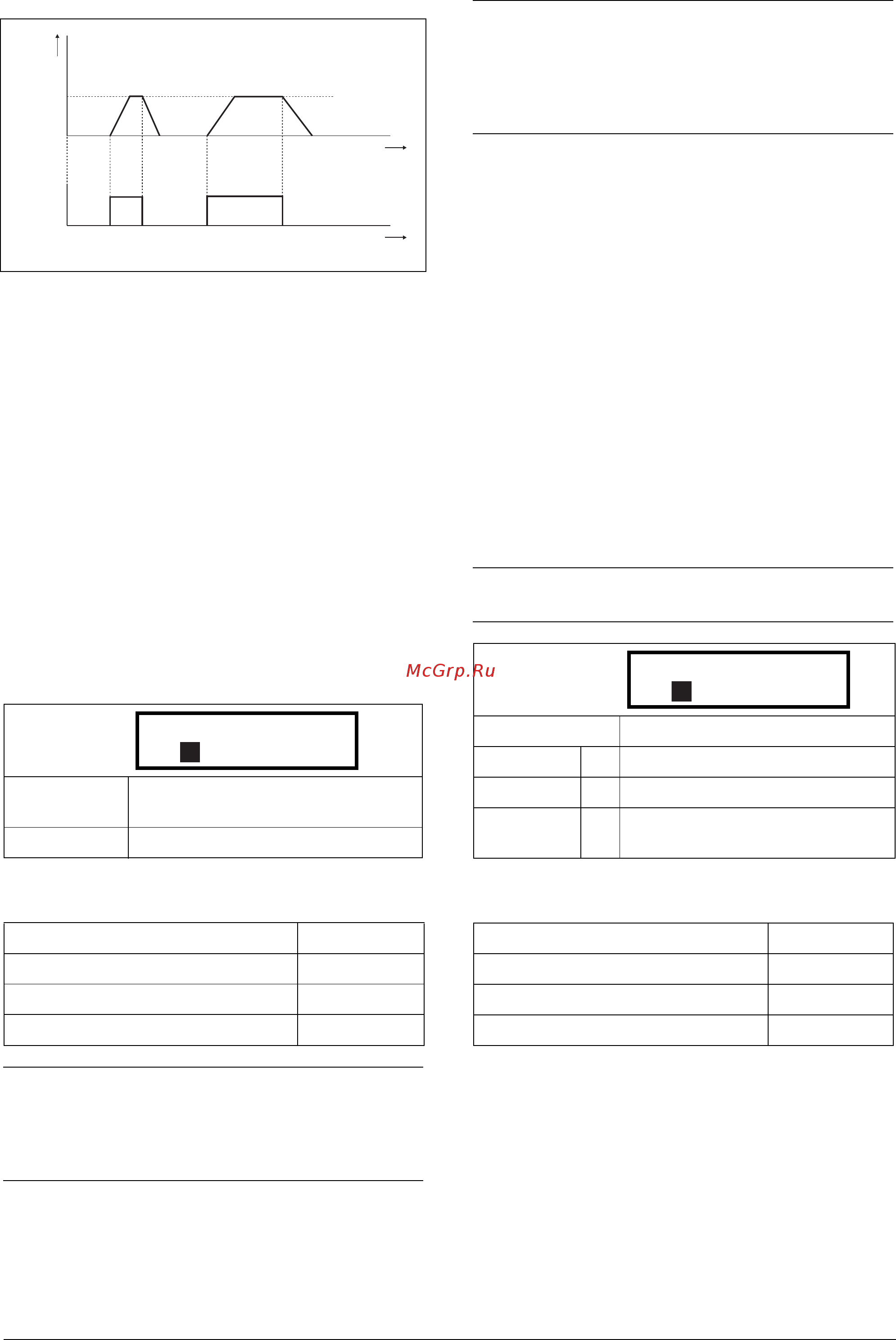

Emotron AB 01-4429-09r2 Функциональное описание 97
Рис. 71 Команда толчкового режима
11.3.6 Моменты [350]
В данном меню содержатся все параметры для
настроек момента.
Maкcимальный мoмeнт [351]
Используется для установки максимального момента.
Значение этого параметра "Макс момент"
рассматривается как верхний предел момента. Для
запуска двигателя всегда необходимо задание
скорости.
Информация для интерфейса
IxR кoмпeнcация [352]
Эта функция компенсирует падение напряжения при
различных сопротивлениях, например при (очень)
длинных кабелях двигателя, на дросселях и статоре
двигателя путем увеличения выходного напряжения
при постоянной частоте. IxR компенсация наиболее
важна на низких частотах для получения высокого
пускового момента. Максимальное увеличение
напряжения составляет 25% от номинального
выходного напряжения. См. Рис. 72.
При выборе значения “Автомат-кий” испо
льзуется
оптимальное значение, соответствующее внутренней
расчетной модели двигателя. Значение "Oпpeд пoльз"
можно выбрать, когда условия запуска не изменяются
и всегда необходим значительный пусковой момент.
Фиксированное значение IxR компенсации можно
установить в меню [353].
Информация для интерфейса
По умолчанию:
Вычисленные по данным двигателя
120%
Диапазон: 0–400%
Номер регистра Modbus/DeviceNet: 43141
Ячейка/указатель Profibus 169/45
Формат данных Fieldbus Long, 1=1%
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. 100% момента означает I
НОМ
= I
MOT
.
Максимальное значение зависит от настроек тока
двигателя и максимального тока преобразователя
частоты, но абсолютная максимальная настройка
составляет 400%.
t
t
f
(NG_06-F18)
Частота
толчко-
вого
режима
команд
а
толчко-
вого
T
MOT
Nm()
P
MOT
w()x60
n
MOT
rpm()x2Π
-----------------------------------------=
351 Maкc мoмeнт
Стп 120%
A
ПРИМЕЧАНИЕ. При работе свыше 100% потери
мощности в двигателе увеличиваются
пропорционально квадрату момента. 400% момента
соответствуют потерям мощности в 1600%, что
приведет к быстрому повышению температуры
двигателя.
ПРИМЕЧАНИЕ: Данное меню отображается только в
режиме В/Гц.
По умолчанию: Автомат-кий
Выкл 0 Функция отключена
Автомат-кий 1 Автоматическая компенсация
Oпpeд пoльз 2
Определяемое пользователем
значение в про
центах.
Номер регистра Modbus/DeviceNet: 43142
Ячейка/указатель Profibus 169/46
Формат данных Fieldbus UInt
Формат данных Modbus UInt
352 IxR Кoмпeнc
Стп Aвтoмaт-кий
A
