18 Установка Emotron AB 01-4429-09r2
Подключите кабели двигателя
1. Снимите с корпуса преобразователя пластину
кабельного ввода.
2. Пропустите кабели через кабельные вводы.
3. Зачистите кабель в соответствии с Таблица 8.
4. Подключите зачищенные жилы кабеля к нужным
клеммам двигателя.
5. Ус т а н о в и т е пластину кабельного ввода на место и
закрепите ее с помощью винтов.
6. Затяните сальник ЭМС для обеспечения
хорошего электрического контакта с
двигателем и экраном кабеля тормозного
ключа.
Расположение кабелей двигателя
Кабели двигателя должны находиться как можно
дальше от других кабелей, особенно от управляющих
сигналов. Минимальное расстояние между кабелями
двигателя и управляющими кабелями составляет 300
мм.
Не располагайте кабели двигателя параллельно с
другими кабелями.
Силовые кабели должны пересекать другие кабели
под углом 90°.
Длинные кабели двигателя
Если кабель двигателя длиннее 100 м (40 м для
моделей 003-018), возможна ситуация, когда токи
заряда емкости кабеля приведут к аварии из-за
перегрузки по току. Для предотвращения этого
используются выходные дроссели. Свяжитесь с
вашим поставщиком для выбора дросселей.
Переключение в кабелях двигателя
Переключения в кабеле двигателя не рекомендуются.
Если этого нельзя избежать (например, при установке
аварийных выключателей или выключателей для
обслуживания), переключение следует выполнять,
обесточив преобразователь. В противном случае
преобразователь частоты может отключиться из-за
бросков тока.
3.3 Подключение кабелей
двигателя и силового
питания к моделям от
090 до 1500
Для преобразователей частоты моделей
VFX48-090 до 250 и моделей VFX69-090 до
175
Для облегчения подключения кабелей двигателя и
сетевого питания к преобразователям частоты можно
снять кабельные вводы, касается моделей VFX48-090
до 250 и моделей VFX69-090 до 175.

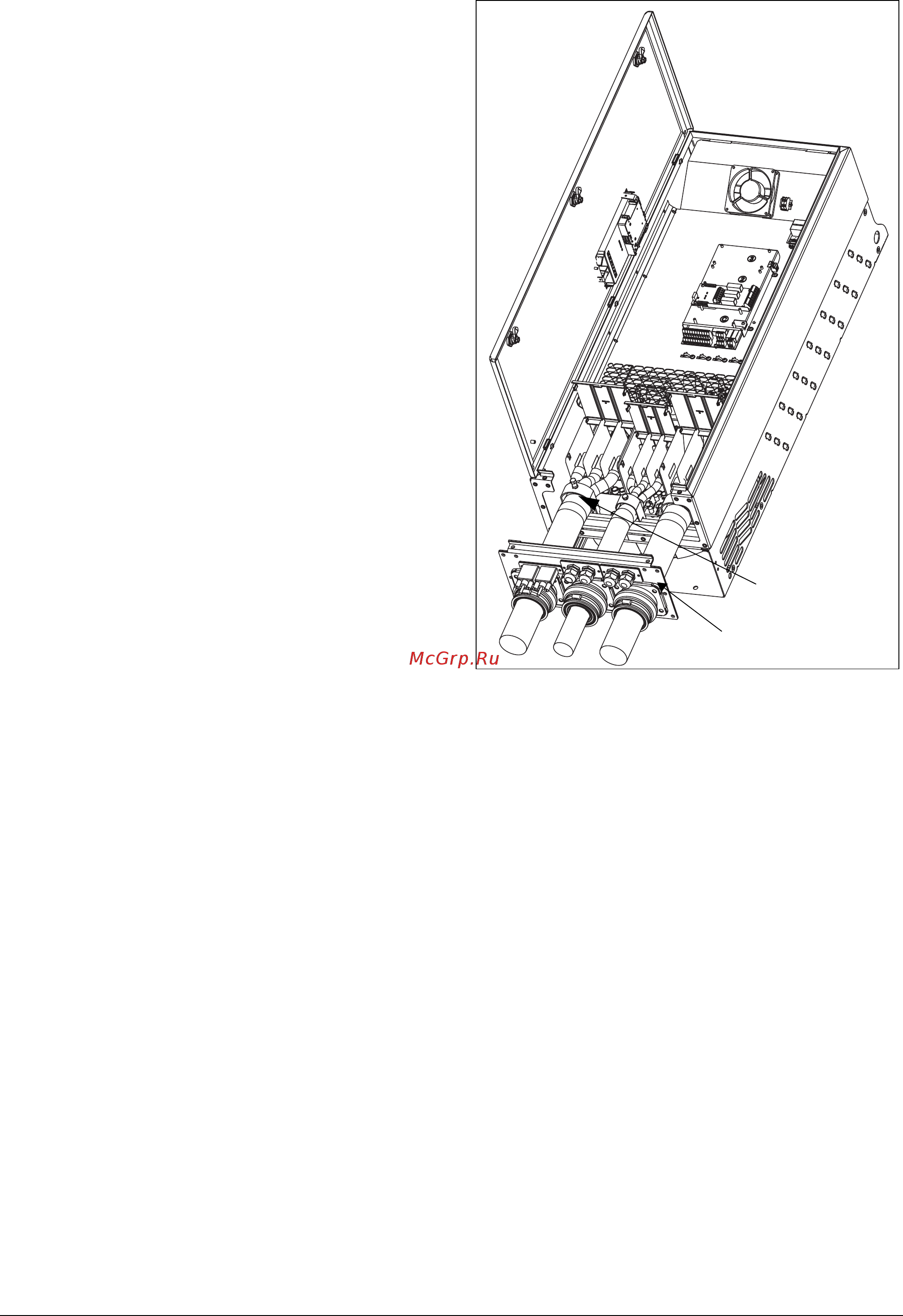

Рис. 25 Подключение кабелей двигателя и сетевого
питания
1. Снимите с корпуса преобразователя пластину
кабельного ввода.
2. Пропустит е кабели через кабельные вводы.
3. Зачистите кабель в соответствии с Таблица 8.
4. Подключите зачищенные жилы кабеля к
нужным клеммам двигателя.
5. Закрепите хомуты в нужном месте и затените
хомут на кабеле для обеспечения хорошего
электрического контакта с экраном кабеля.
6. Ус т а н о в и т е пластину кабельного ввода на место и
закрепите ее с помощью винтов.
Кабельный ввод
Хомуты для экранов
