Emotron AB 01-4429-09r2 Основные функции 39

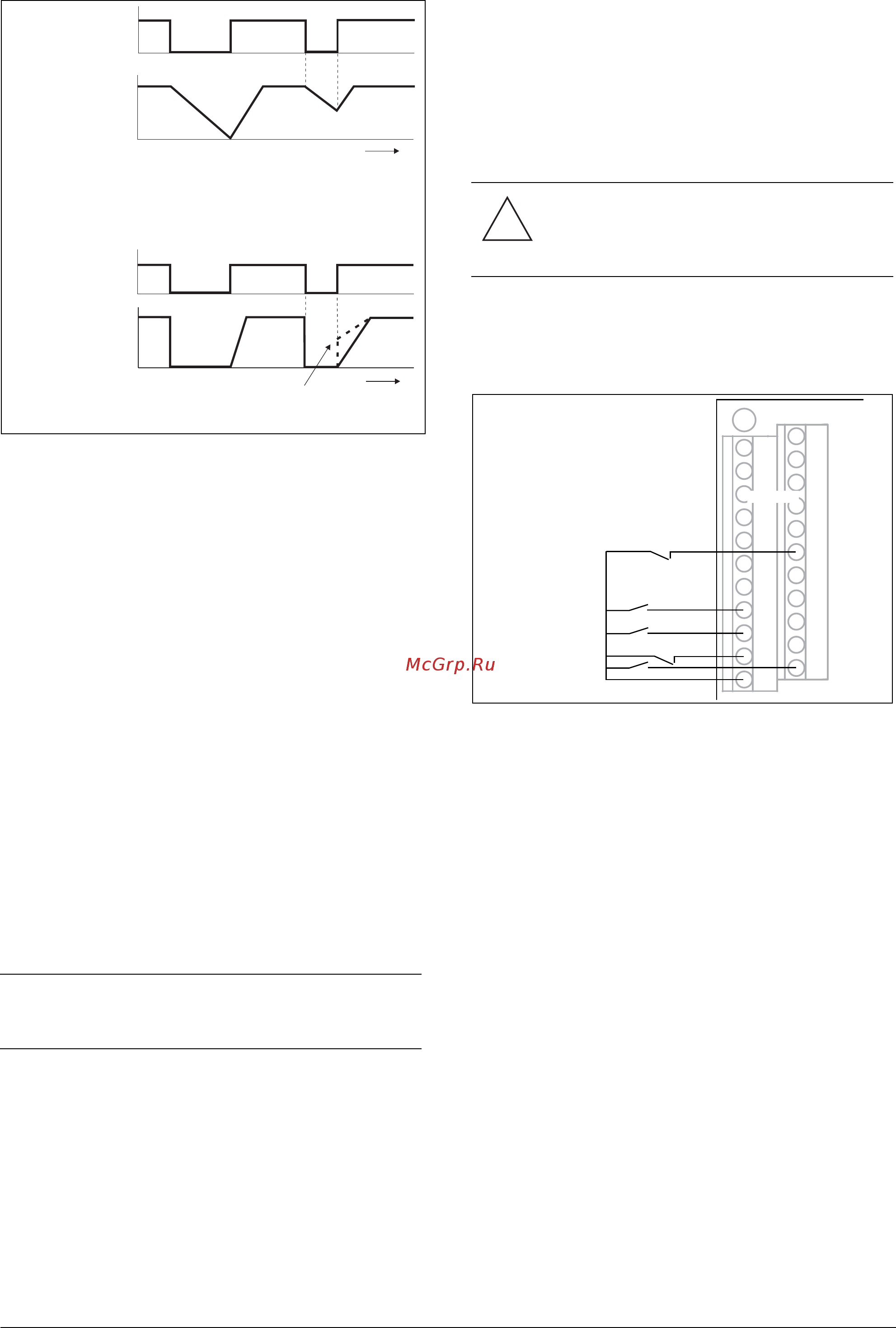

Рис. 39 Функции входов "Стоп" и "Разрешение"
Работа функции сброса и
автосброса
Если преобразователь частоты остановился по
причине аварии, сброс преобразователя можно
осуществить удаленно с помощью импульса (переход
от "низкого" к "высокому"), подаваемого на вход
"Сброс" (по умолчанию на ЦифВх 8). В зависимости
от выбранного способа управления сброс
осуществляется одним из указанных ниже способов.
Управление уровнем
Если состояние входов сохраняется, преобразователь
частоты запустится сразу после команды на сброс.
Управление фронтом
После команды на сброс необходима новая команда на
пуск для включения преобразователя частоты.
Автосброс выполняется при постоянной активности
входа "Сброс". Функции автосброса устанавливаются
в меню "Aвтocбpoc" [250].
Управление входами Пуск/Стоп/
Разрешение по уровню
По умолчанию входы настроены для управления
уровнем. Это означает, что вход активен при
постоянном высоком уровне сигнала на нем. Такой
способ используется наиболее часто, например, при
управлении преобразователем частоты от
контроллера.
Примеры, приведенные в этом и следующем абзаце,
соответствуют назначению входов, показанному на
Рис. 40.
Рис. 40 Пример подключения входов Пуск/Стоп/
Разрешение/С
брос
Вход "Разрешение" должен быть постоянно активен
для возможности принятия команд на пуск влево или
вправо. Если активны оба входа "Пуск вправо" и
"Пуск влево", преобразователь частоты
останавливается в соответствии с выбранным
режимом торможения. На Рис. 41 приведен пример
возможных ситуаций.
ПРИМЕЧАНИЕ. Если запрограммирована подача
команд управления с клавиатуры или интерфейса,
автосброс невозможен.
(06-F104_NG)
t
t
СТОП
(остнов по
ВЫХОД
СКОРОСТЬ
Разрешение
ВЫХОД
СКОРОСТЬ
(или при выборе летящего пуска)
заданной кривой)
ПРЕДУПРЕЖДЕНИЕ. Управление входами по
уровню не отвечает требованиям Директивы
по машинам, если входы используются
непосредственно для пуска и останова механизма.
!
X1
1
12
22
11
2
3
4
5
6
7
8
9
10
13
14
15
16
17
18
19
20
21
Стоп
Сброс аварии
+24 В
Пуск вправо
Пуск влево
Разрешение
