40 Основные функции Emotron AB 01-4429-09r2

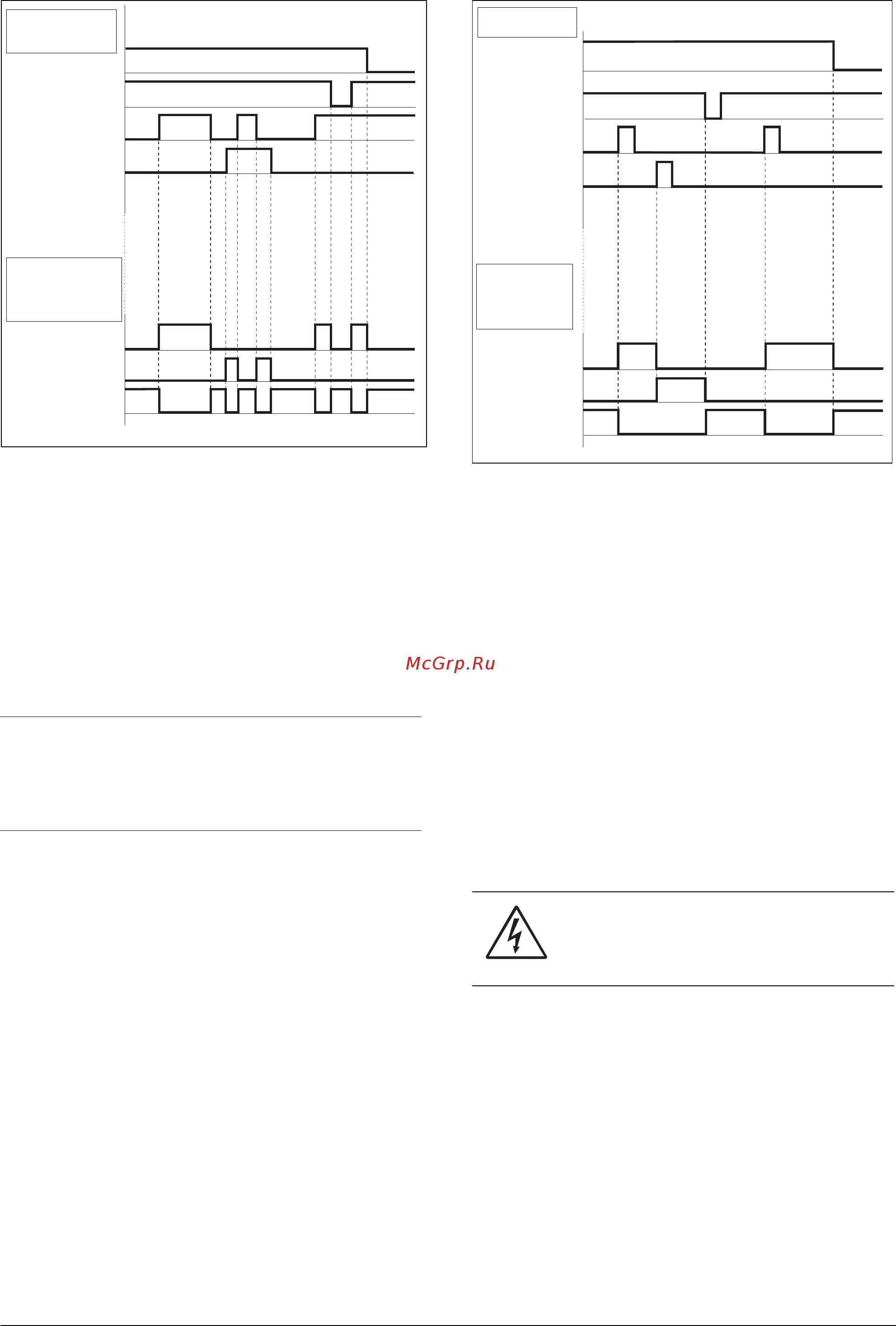

Рис. 41 Состояние входов и выходов при управлении
уровнем
Управление входами Пуск/Стоп/
Разрешение по фронту
В меню "Уpoвeнь/Фp" [21A] необходимо установить
значение "Фронт", чтобы активизировать управление
фронтом. Это означает, что вход активизируется
переходом уровня сигнала с низкого уровня на
высокий или наоборот.
См. Рис. 40. Входы "Разрешение" и "Стоп" должны
быть постоянно активны для возможности принятия
команд на пуск влево или вправо. Действительным
считается последний фронт ("Пуск вправ
о" или "Пуск
влево"). На Рис. 42 приведен пример возможных
ситуаций.
Рис. 42 Состояние входов и выходов при управлении
фронтом
7.3 Выполнение
идентификационного
пуска
Чтобы получить оптимальную производительность
системы ПЧ/двигатель, преобразователь должен
измерить электрические параметры (сопротивление
обмотки статора и т.д.) подключенного двигателя.
Смотрите меню [229], Motor ID-Run (ИД-пуск двиг.).
Перед установкой двигателя рекомендуется
выполнить расширенный идентификационный пуск.
Если это невозможно, необходимо выполнить корот-
кий идентификационный пуск.
ПРИМЕЧАНИЕ. Управление входами по фронту
соответствует требованиям Директивы по машинам
(см. глава 8. страница 43””), если входы
используются непосредственно для пуска и останова
механизма.
(06-F103new_1)
ВХОДЫ
ВЫХОД
СТАТУС
Разрешение
СТОП
ВРАЩЕНИЕ
ВРАЩЕНИЕ
Вращение
Вращение
Останов
вправо
влево
ВПРАВО
ВЛЕВО
ПРЕДУПРЕЖДЕНИЕ: При выполнении рас-
ширенной процедуры тестирования вал
двигателя вращается. Примите необходи-
мые меры безопасности.
(06-F94new_1)
ВХОДЫ
Разрешение
СТОП
ВРАЩЕНИЕ
ВРАЩЕНИЕ
ВЫХОД
СТАТУС
Вращение
Вращение
Останов
вправо
влево
ВПРАВО
ВЛЕВО
