Emotron AB 01-4429-09r2 Функциональное описание 61
Информация для интерфейса
Информация для интерфейса
Кoд блокировки [218]
Во избежание использования клавиатуры или для
изменения настройки преобразователя частоты и/или
управления процессом клавиатуру можно
заблокировать, назначив пароль. Это меню ("Код
блокировки" [218]) используется для блокировки
клавиатуры и ее отмены. Введите пароль 291, чтобы
заблокировать/разблокировать клавиатуру. Если
клавиатура не заблокирована (по умолчанию),
появится запрос "Код блок?". Если клавиатура уже
заблокирована, появится за
прос "Разблок код?".
Если клавиатура заблокирована, параметры можно
просматривать, но нельзя изменить. Можно изменять
значение задания, выполнять пуск, останов и реверс
преобразователя частоты, если управление этими
функциями разрешено с клавиатуры.
Haпpaвлeниe вращения[219]
Общее ограничение на направление
вращения двигателя
Эта функция ограничивает общее вращение, либо
влево, либо вправо либо в обоих направлениях. Это
ограничение имеет приоритет по отношению к другим
установкам (например, если вращение ограничено
направлением вправо, команда на вращение влево
будет игнорирована). Чтобы определить вращение
влево и вправо, предполагается, что двигатель
подключен следующим образом: U-U, V-V и W-W.
Скорость, направление и вращение
Скорость и направление могут определяться
следующим образом.
• Команды "Пуск вправо"/"Пуск влево" с панели
управления.
• Команды "Пуск вправо"/"Пуск влево" на
клеммнике (клеммы 1-22).
• Через последовательный интерфейс (если есть).
• С помощью наборов параметров.

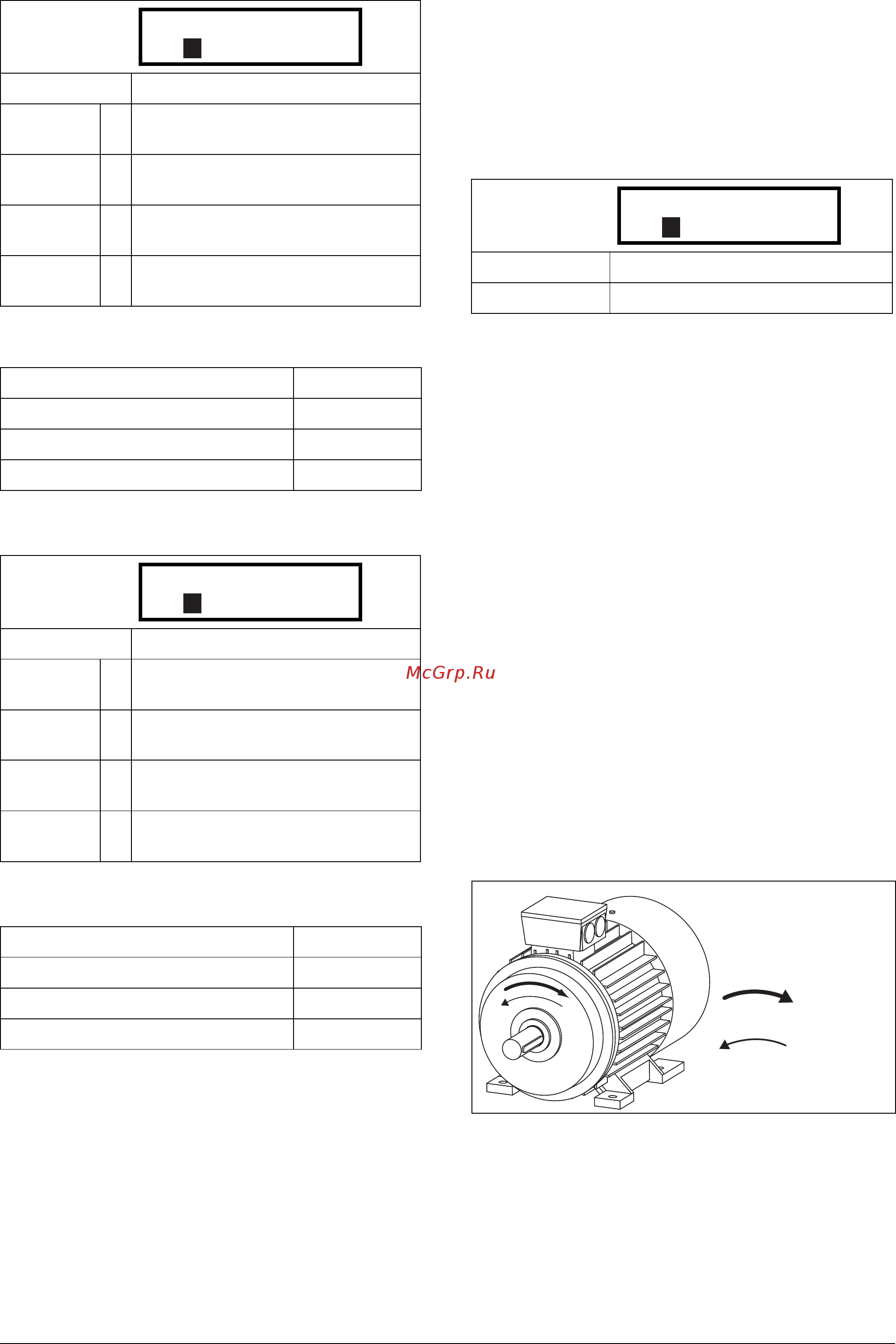

Рис. 58 Haпpaвлeниe
По умолчанию:Cтaндapт
Cтaндapт 0
Местное управление заданием из
меню [214]
Внешнее 1
Местное управление заданием по вне-
шнему управлению
Клавиатура 2
Местное управление заданием с клави-
атуры
Интepфeйc3
Местное управление заданием по кана-
лу связи
Номер регистра Modbus/DeviceNet: 43009
Ячейка/указатель Profibus 168/168
Формат данных Fieldbus UInt
Формат данных Modbus UInt
По умолчанию:Cтaндapт
Cтaндapт 0
Мес
тное управление пуском/остано-
вом из меню [215]
Внешнее 1
Местное управление пуском/остано-
вом по внешнему управлению
Клавиатура 2
Местное управление пуском/остано-
вом с клавиатуры
Интepфeйc3
Местное управление пуском/остано-
вом по интерфейсу
Номер регистра Modbus/DeviceNet: 43010
Ячейка/указатель Profibus 168/169
Формат данных Fieldbus UInt
Формат данных Modbus UInt
2171 MecтнУпpЗaд
Stp Cтaндapт
A
2172 MecтнУпpПyc
Stp Cтaндapт
A
По умолчанию:0
Диапазон: 0–9999
218 Кoд блoк
Стп 0
A
Вправо
Влево
