104 Функциональное описание Emotron AB 01-4429-09r2
отсутствия расхода, в случаях, когда давление
процесса потеряло зависимость от скорости вращения
насоса, например, в связи с медленным
срабатыванием клапанов. Переход в спящий режим
позволит избежать перегрева насоса и двигателя и
непроизводительных затрат энергии.
Тестирование задержки устойчивого состояния ПИД.
Информация для интерфейса
Уровень устойчивого состояния
ПИД [389]
Уровень устойчивого состояния ПИД определяет
диапазон отклонения от задания, для тестирования
«работы в установившемся режиме». В ходе теста в
установившемся режиме работа ПИД игнорируется, и
преобразователь частоты снижает скорость до тех пор,
пока отклонение ПИД находится в пределах
устойчивого состояния. Если отклонение ПИД
выходит за пределы устойчивого состояния, тест
признается неудачным и про
должается нормальное
функционирование ПИД, см. пример.
Информация для интерфейса
Пример: Тестирование устойчивого состояния ПИД
начинается, когда значение процесса [711] находится в
допустимом пределе, а тестируемая задержка
устойчивого состояния истекла. Скорость на выходе
ПИД будет снижаться с величиной шага,
соответствующей пределу, до тех пор, пока значение
процесса [711] остается внутри диапазона
устойчивого состояния. По до
стижении «Мин
скорости» [341] тест yстойчивого состояния считается
проведенным успешно и подается команда стоп/
засыпание, если включена функция спящего режима
ПИД [386] и [387]. Если значение процесса [711]
выходит за пределы устойчивого состояния, тест
считается неудачным, и будет продолжено обычное
функционирование ПИД, см. Рис. 78.

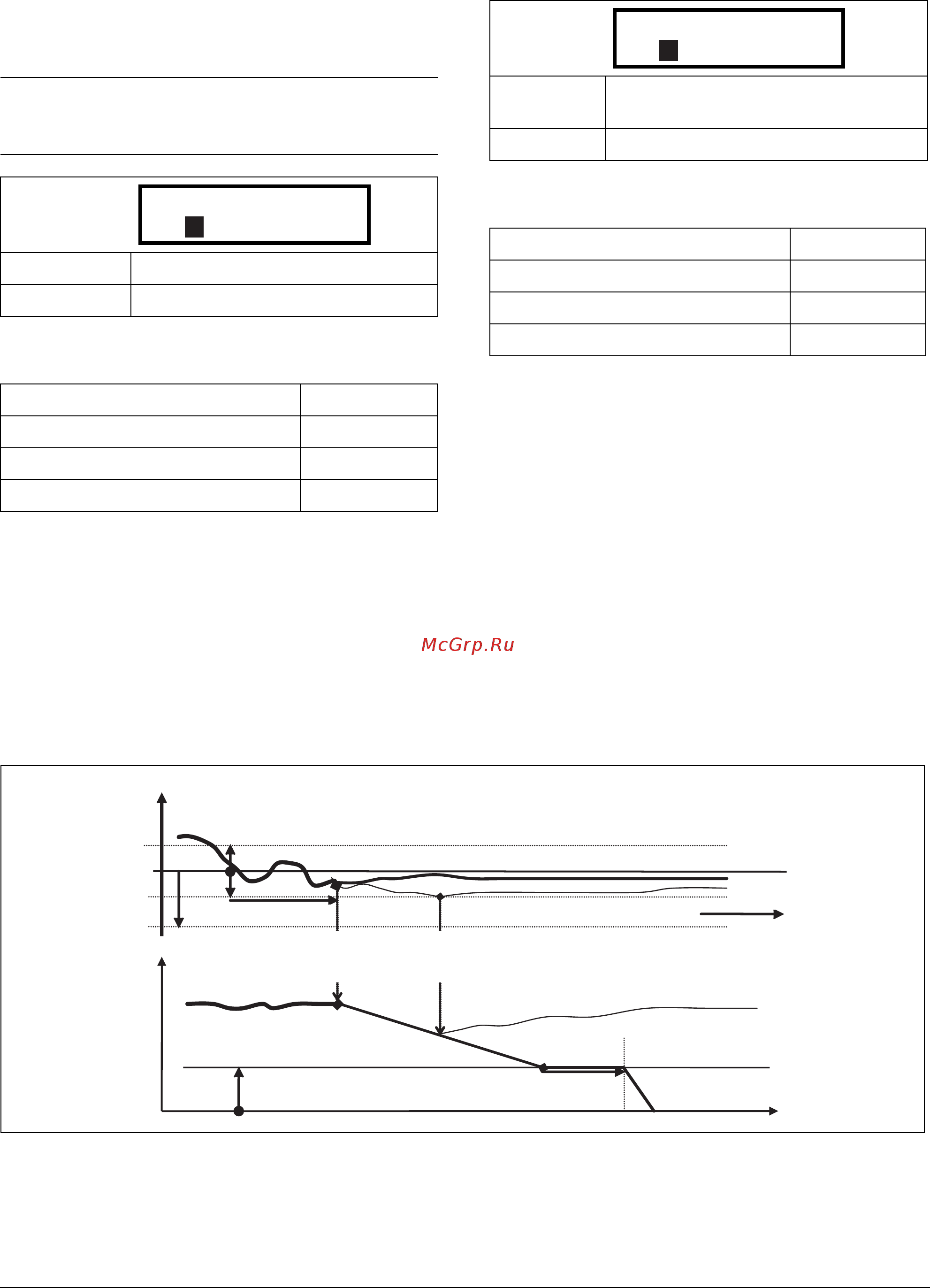

Рис. 78 Тестирование в установившемся режиме
ПРИМЕЧАНИЕ: перед началом теста устойчивого
состояния важно добиться стабильного состояния
системы.
По умолчанию: Выкл
Диапазон: Выкл, 0.01–3600 c
Номер регистра Modbus/DeviceNet: 43373
Ячейка/указатель Profibus 170/22
Формат данных Fieldbus Long, 1=0.01 c
Формат данных Modbus EInt
388 ПИД УС Тест
Stp Выкл
A
По
умолчанию:
0
Диапазон: 0–10000 in process unit
Номер регистра Modbus/DeviceNet: 43374
Ячейка/указатель Profibus 170/23
Формат данных Fieldbus Long, 1=0.01 s
Формат данных Modbus EInt
389 ПИД УС Урв
Stp 0
A
time
[711] Значение
[310] Пpoцecc зaд
[387]
[712] Скорость
[388]
Стоп/Засыпание
[389]
[389]
[341] Мин скорость
[386] ПИД<МинСкр
Обычный ПИД
Останов теста
Начало теста в
Тест в
процесса
установившемся
режиме
в установившемся режиме
время
режиме
установившемся
Обычный ПИД
