Emotron AB 01-4429-09r2 Подключение цепей управления 21
4. Подключение цепей управления
4.1 Плата управления
На Рис. 28 показан внешний вид платы управления,
где обозначены наиболее важные компоненты. Хотя
плата управления гальванически изолирована от сети,
для безопасности не производите изменений при
включенной питающей сети!

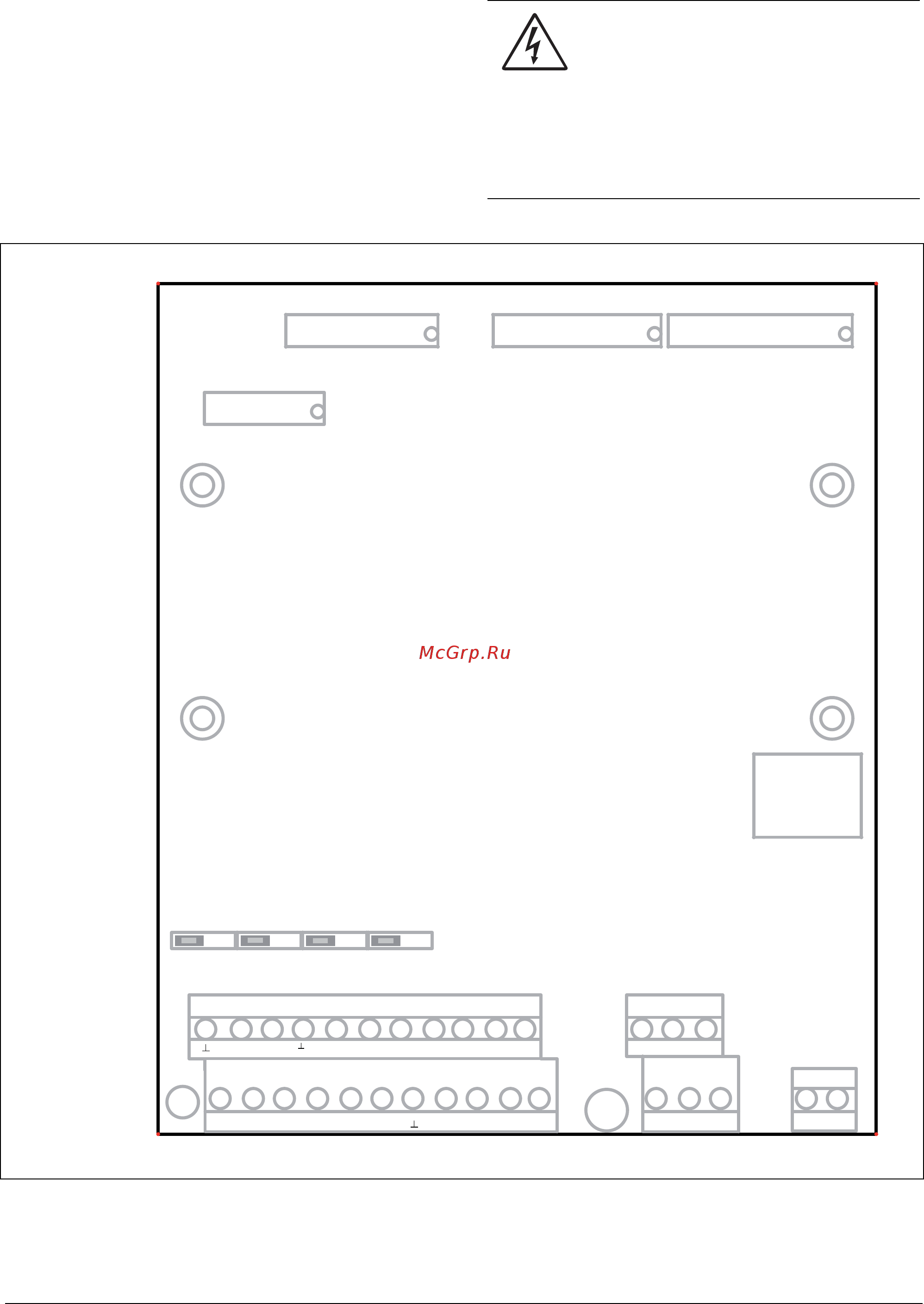

Рис. 28 Внешний вид платы управления
ВНИМАНИЕ! Перед подключением управ-
ляющих сигналов или изменением поло-
жения переключателей всегда отключайте
питание и ждите по крайней мере 5 минут
для разряда конденсаторов звена постоянного тока.
Если ПЧ оснащен функцией резервного источника
питания, то переключите питание от сетевого на этот
вариант. Это позволяет предотвратить повреждение
платы управления.
X8
X2
X3
X1
S2S1
S3 S4
X5
X4
X6
X7
U
II
UU
I
I
U
1
12
22
11
41
42 43
31 32
33
51
52
23 4 567 89 10
13 14 15 16 17 18 19 20 21
AO1
AO2
DI4
DI5
DI6 DI7
DO1
DO2
DI8
+24VDI3
DI2
DI1-10V
AI4
AI3AI2
AI1+10V
NC
NC
NO
NO
NO
C
C
C
R01
R02
R03
321
C
Выходы реле
Управляющие
сигналы
Переключатели
Подключение опций
Панель
управления
Связь
