110 Функциональное описание Emotron AB 01-4429-09r2
Рекомендуется подбирать оптимальную скорость
методом проб и ошибок.
Советы:
• Если дополнительный насос отличается
"медленным" характером пуска/остановки, следует
использовать более высокую скорость перехода.
• Если дополнительный насос отличается
"быстрым" характером пуска/остановки, следует
использовать более низкую переходную скорость.
Информация для интерфейса
Пример
Макс Скор = 1500 об/мин
Мин Скор = 200 об/мин
Пepex пycк = 60%
Если требуется дополнительный насос, скорость
опустится до минимальной + (60% x (1500-200 об/
мин)) = 200 + 780 об/мин = 980 об/мин. По
достижении этой скорости включится
дополнительный насос с наименьшим временем
работы.

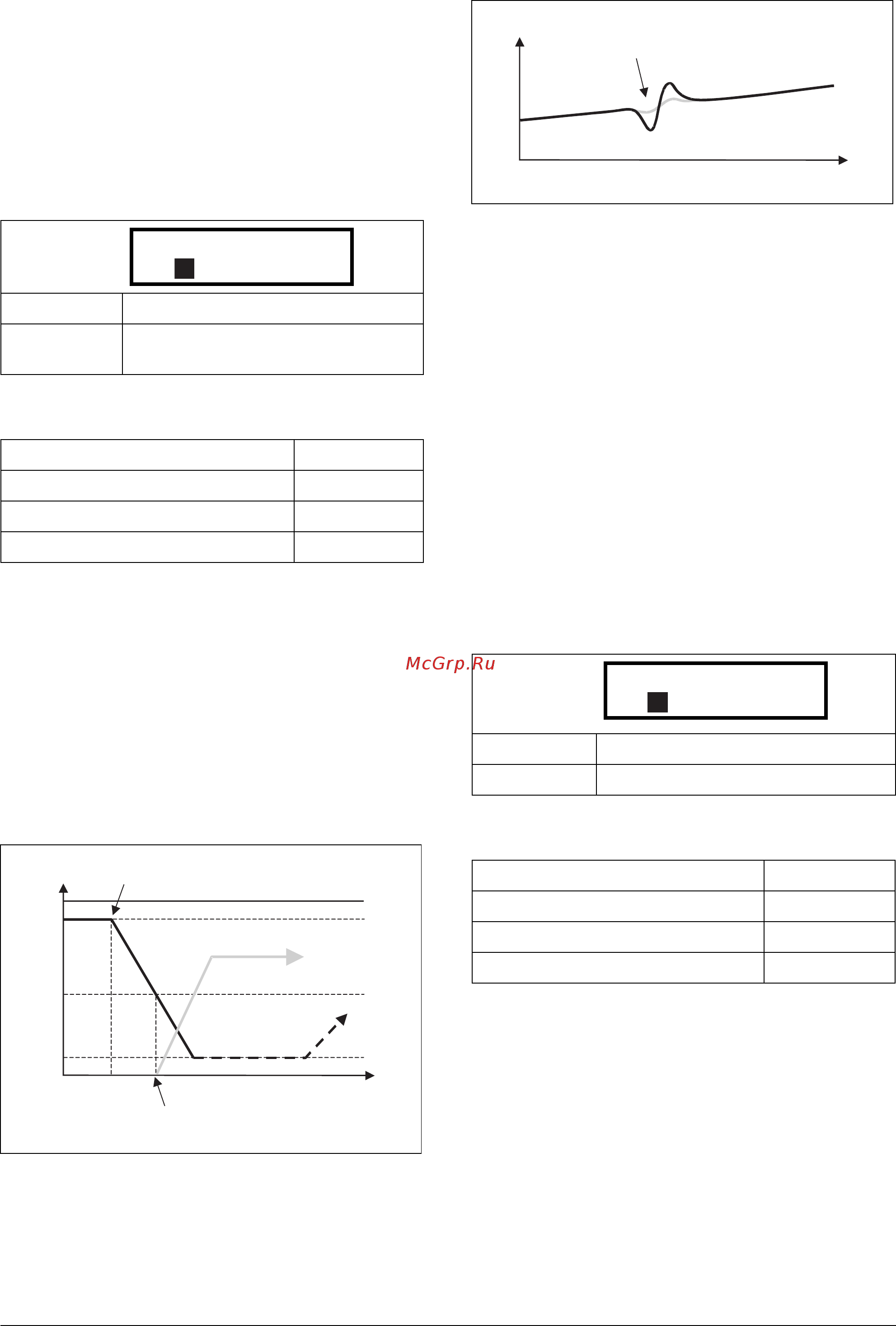

Рис. 83 Скорость перехода
Рис. 84 Эффект использования скорости перехода
Время стабилизации при останове
[39F]
Наличие периода стабилизации позволяет
стабилизировать процесс, прежде чем возобновится
регулирование. Если дополнительный насос
подключен к сети напрямую или через пускатель Y/
, то при останове расход и давление могут по-
прежнему колебаться вследствие неоптимального
способа пуска/остановки. Это может привести к
ненужному пуску и остановке дополнительных
насосов.
Во время стабилизации:
• ПИД-регулирование выключено.
• Выходная частота остается на постоянном уровне
после остановa насоса.
Информация для интерфейса
Скорость перехода при останове
[39G]
Скорость перехода при останове предназначена для
сведения к минимуму скачков расхода/давления при
выключении дополнительного насоса. Эта установка
зависит от характера работы главного и
дополнительного преобразователей.
Советы:
• Если дополнительный насос отличается
"медленным" характером пуска/остановки, следует
использовать более высокую скорость перехода.
По умолчанию: 60%
Диапазон:
0-100% из диапазона минимальная
скорость - максимальная скорость
Номер регистра Modbus/DeviceNet: 43174
Ячейка/указатель Profibus 169/78
Формат данных Fieldbus Long, 1=1%
Формат данных Modbus EInt
39E Пepex пycк
Стп 60%
A
(NG_50-PC-16_1)
Скорость
Текущая
Скорость
Мин
Начало процедуры
Дополнительный насос
Насос-мастер
Расход/давление
Команда на
пуск дополнительного
насоса (РЕЛЕ)
пуска
скорость
перехода
По умолчанию:0 с
Диапазон: 0–999 с
Номер регистра Modbus/DeviceNet: 43175
Ячейка/указатель Profibus 169/79
Формат данных Fieldbus Long, 1=1 с
Формат данных Modbus EInt
(NG_50-PC-17_1)
Расход/давление
Скорость перехода
снижает броски
Δ
A
39F Cтaбил тopм
Стп 0 с
