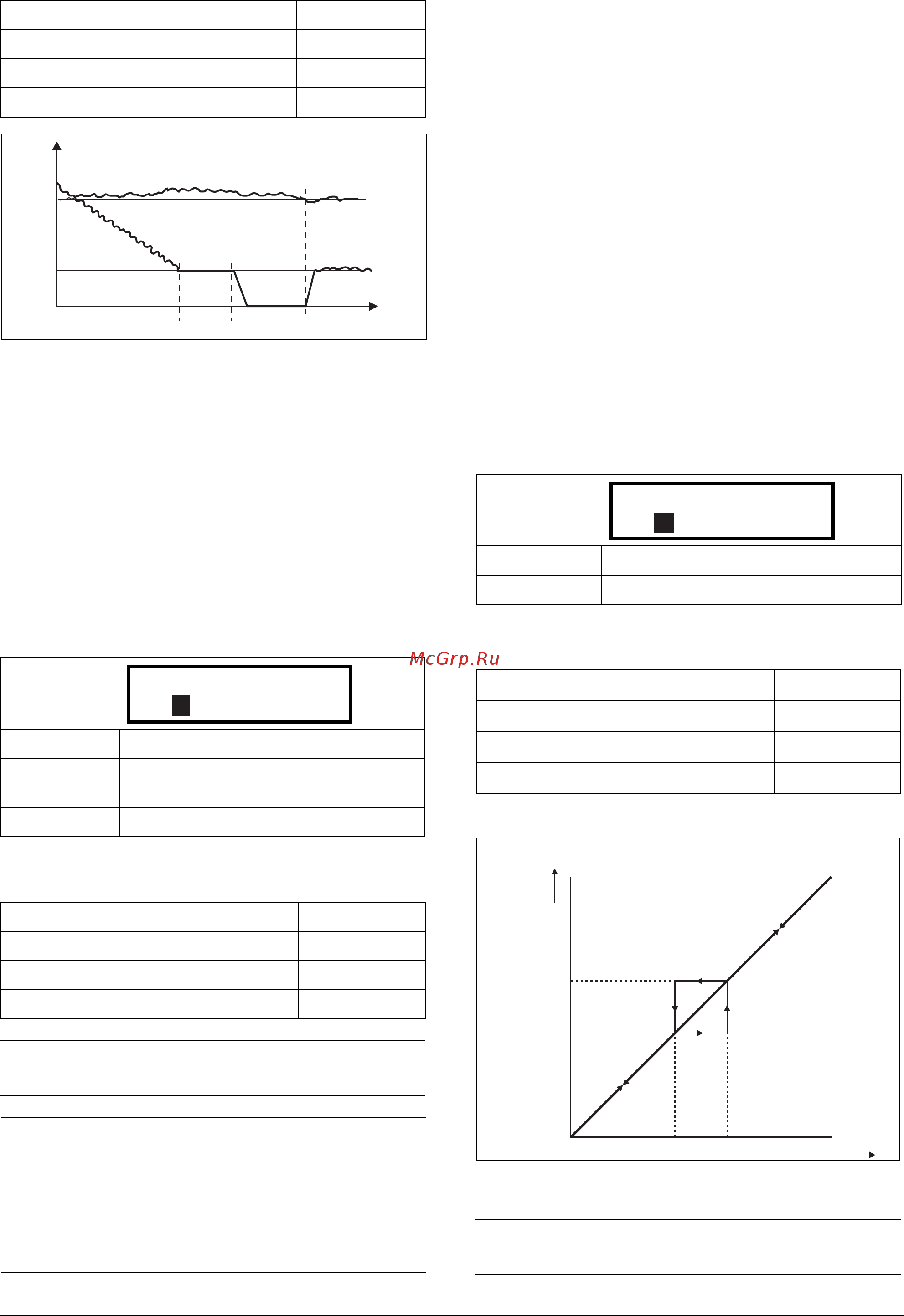

Emotron AB 01-4429-09r2 Функциональное описание 95
Информация для интерфейса
Рис. 69
Maкcимальная скopость [343]
Используется для установки максимальной скорости
при 10 В/20 мА, если не запрограммирована
пользовательская характеристика аналогового входа.
Синхронная скорость (Синх Скор) определяется
параметром скорости двигателя [225]. Максимальная
скорость рассматривается как абсолютный
максимальный предел.
Этот параметр используется для предотвращения
повреждения в результате высокой скорости.
Информация для интерфейса
Нижний уровень пропускаемой
частоты 1 [344]
В пределах диапазона пропускаемой скорости от
верхнего до нижнего уровня выходная скорость не
может быть постоянной во избежание механического
резонанса в системе преобразователя.
Если нижний уровень диапазона пропускаемой
скорости ≤ скорость задания ≤ верхний уровень
диапазона пропускаемой скорости, то выходная
скорость будет соответствовать верхнему уровню
диапазона пропускаемой скорости во время
торможения и ни
жнему уровню диапазона
пропускаемой скорости при разгоне. На Рис. 70
показана функция верхнего и нижнего уровней
диапазона пропускаемой скорости.
Между верхним и нижним уровнями диапазона
пропускаемой скорости ее значение изменяется в
соответствии со временем разгона и торможения.
Параметр "HижУpвПpoпЧ1" используется для
установки нижнего значения для 1-ого диапазона
пропускания.
Информация для интерфейс
а
Рис. 70 Пропускаемая скорость
Номер регистра Modbus/DeviceNet: 43122
Ячейка/указатель Profibus 169/26
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
По умолчанию: 1500 об/мин
Диапазон:
минимальная скорость - 4 х синхронная
скорость
Зависит от: Cкpocть дв-л [225]
Номер регистра Modbus/DeviceNet: 43123
Ячейка/указатель Profibus 169/27
Формат данных Fieldbus Int, 1=1 об/мин
Формат данных Modbus Int, 1=1 об/мин
ПРИМЕЧАНИЕ. Значение максимальной скорости не
может быть ниже значения минимальной скорости.
ПРИМЕЧАНИЕ: Чтобы достичь скорости вращения,
соответствующей номинал
ьной частоте тока двигате-
ля, максимальная скорость [343] должна быть уста-
новлена равной синхронной скорости вращения вала
двигателя (скорости вращения без нагрузки). При-
мер: 4-полюсный двигатель, частота 50 Гц= 1500 об/
мин.
(NG_50-PC-9_1)
задание
Мин
выход ПИД
обратная связь ПИД
[342]
Скор
ПИД
343 Maкc Cкop
Стп 1500об/мин
A
По умолчанию:0 об/мин
Диапазон:0 - 4 х синхронная скорость двигателя
Номер регистра Modbus/DeviceNet: 43124
Ячейка/указатель Profibus 169/28
Формат данных Fieldbus Int
Формат данных Modbus Int
ПРИМЕЧАНИЕ. Два диапазона пропускаемой
скорости могут совпадать.
344 HижУpвПpoпЧ1
Стп 0 об/мин
A
n
Диапазон
пропускаемо
й скорости:
Верхний
уровень
Нижний
уровень
Задание скорости
