10 Монтаж Emotron AB 01-4429-09r2

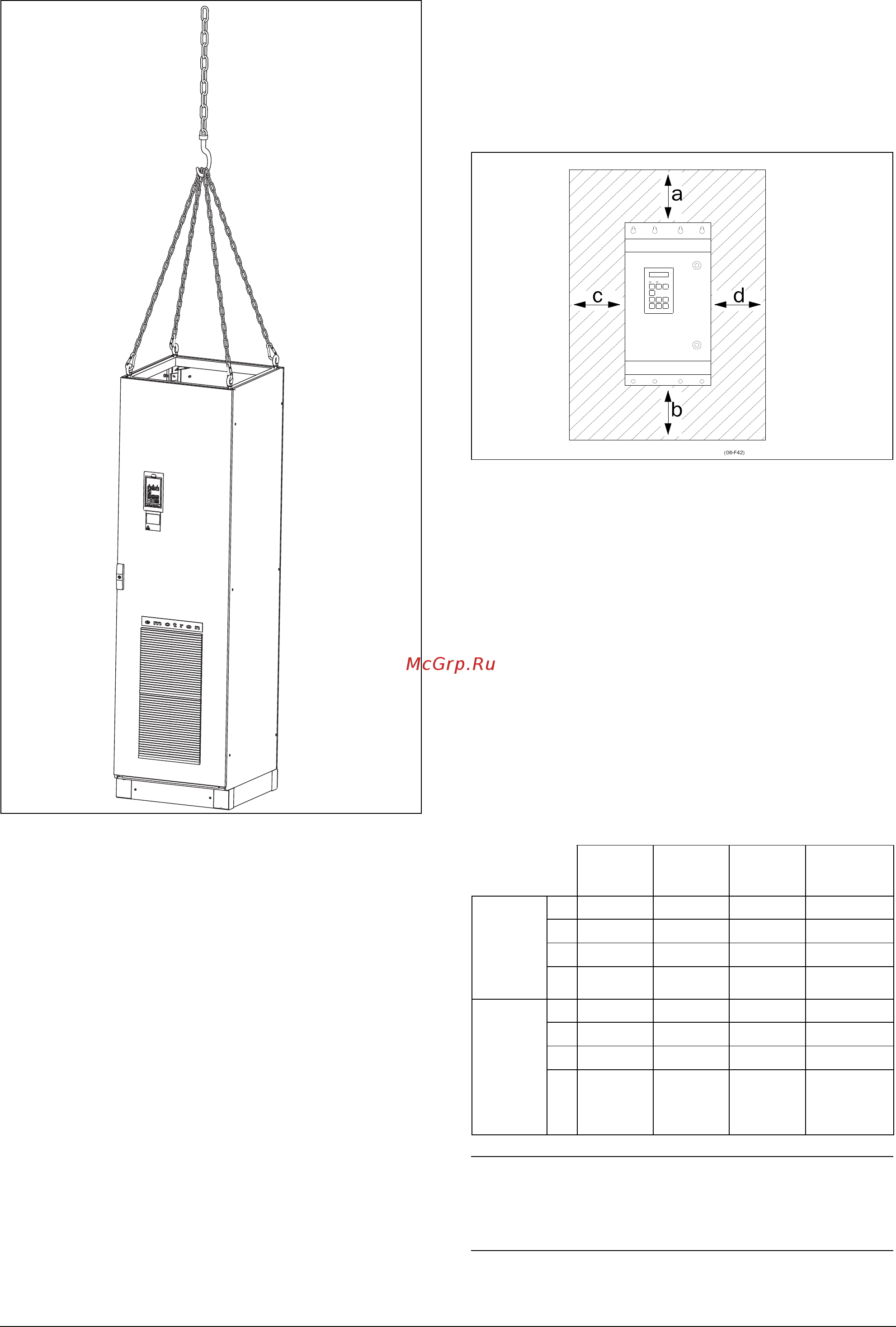

Рис. 5 Подъем для преобразователей частоты
моделей 300 - 1500
2.2 Установка и охлаждение
Ус т ан ов ку преобразователя частоты необходимо
выполнять в вертикальном положении относительно
плоской поверхности. Используйте панель
(поставляется с ПЧ) для отметки позиции крепежных
отверстий.
Рис. 6 Монтаж преобразователей частоты типов
019-250
2.2.1 Охлаждение
На Pис. 6 показаны размеры минимального
расстояния вокруг преобразователя частоты для
моделей 003-1500 для обеспечения надлежащего
охлаждения. Поскольку вентиляторы охлаждения
нагнетают воздух снизу вверх, не рекомендуется
располагать входные отверстия для воздуха
непосредственно над выходными.
Необходимо обеспечить следующее минимальное рас-
стояние между соседними преобразователями или
преобразователями и стеной.
Таблица 4 Монтаж и охлаждение
003-018 026-046 090-250
300-1500
В шкафу
VFX-VFX,
рядом
друг с
другом
(мм)
a 200 200 200 100
b 200 200 200 0
c0 0 0 0
d0 0 0 0
VFX-
стена,
Стена
с одной
стороны
(мм)
a 100 100 100 100
b 100 100 100 0
c0 0 0 0
d0 0 0 0
ПРИМЕЧАНИЕ. При размещении преобразователей
типоразмеров 300-1500 между двумя стенами,
между двумя стенами, минимальное расстояние с
каждой стороны должно быть не менее 200 мм.
