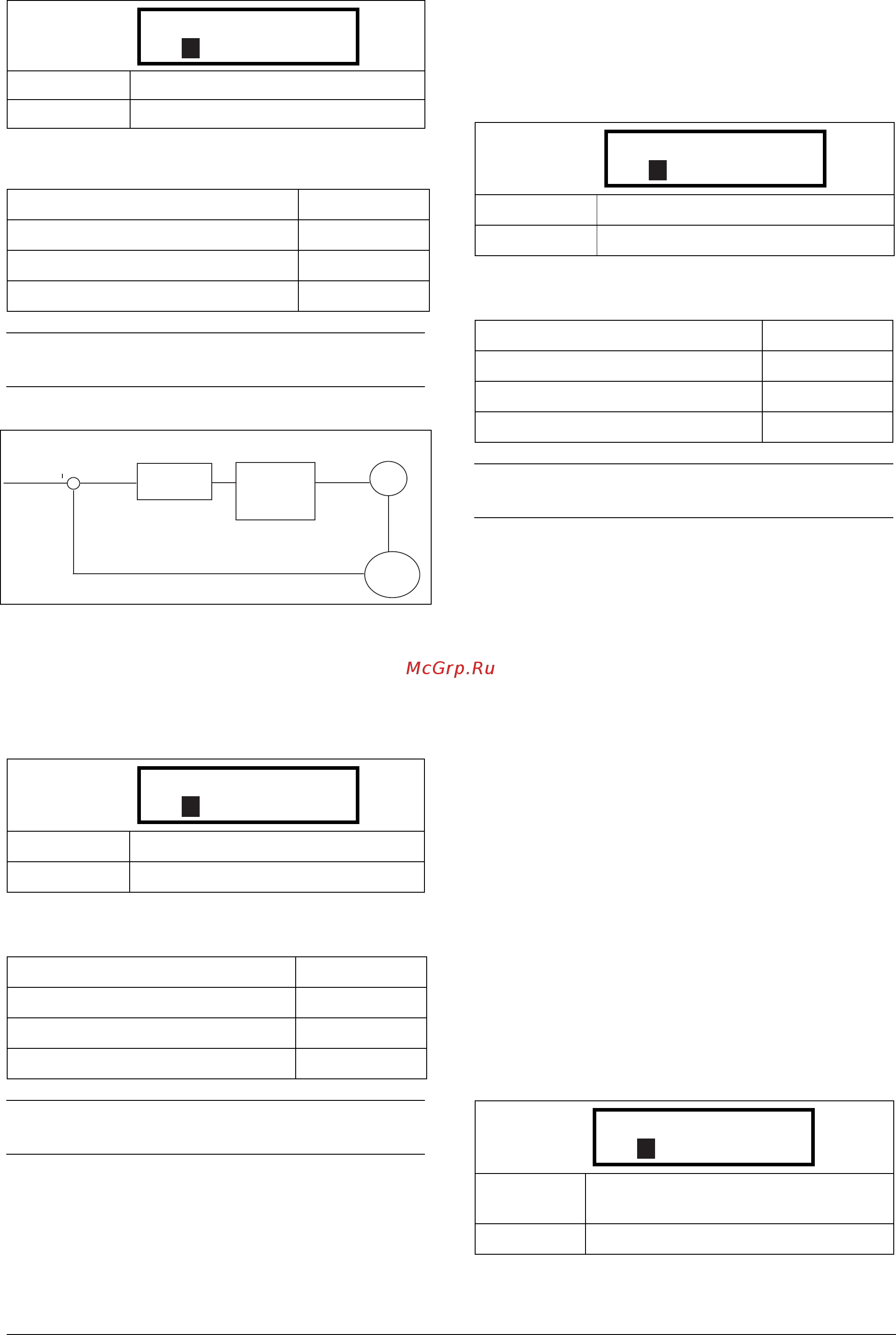

102 Функциональное описание Emotron AB 01-4429-09r2
Информация для интерфейса
Рис. 75 Замкнутый контур ПИД-регулирования
Интeгpальный коэффициент [384]
Ус т а н о в к а интегральной составляющей ПИД-
регулирования.
Информация для интерфейса
Дифференциальный коэффициент
[385]
Ус т а н о в к а дифференциальной составляющей ПИД-
регулирования.
Информация для интерфейса
Спящий режим ПИД
Управление данной функцией осуществляется
посредством задержки и реализации отдельного
порога выхода из спящего режима. С помощью
данной функции можно перевести преобразователь
частоты в «спящий режим», если значение процесса
находится в заданной точке, и двигатель работает на
минимальной скорости на протяжении времени,
установленного в [386]. При переходе в спящий
режим уровень потребления энергии уст
ройством
снижается до минимума. Если значение обратной
связи процесса становится меньше установленного
уровня задания процесса, указанной в [387],
преобразователь частоты автоматически выходит из
спящего режима и продолжается обычная работа
ПИД, см. примеры .
Спящий режим ПИД при скоростях
менее минимальной [386]
Если выходное значение ПИД меньше или равно
минимальной скорости для заданного периода
задержки, преобразователь частоты перейдет в
спящий режим.
По умолчанию:1,0
Диапазон: 0,0–30,0
Номер регистра Modbus/DeviceNet: 43156
Ячейка/указатель Profibus 169/60
Формат данных Fieldbus Long, 1=0,1
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Это меню недоступно при
отключенном ПИД-регулировании.
По умолчанию: 1,00 с
Диапазон: 0,01–300 с
Номер регистра Modbus/DeviceNet: 43157
Ячейка/указатель Profibus 169/61
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Это меню недоступно при
отключенном ПИД-регулировании.
383 Пpoпop кoэфф
Стп 1,0
A
+
M
-
Процесс
задание
Процесс
обратная
Процесс
ПИД
ПЧ
Процесс
связь
384 Интeгp кoэфф
Стп 1,00 с
A
По умолчанию: 0,00 с
Диапазон: 0,00–30 с
Номер регистра Modbus/DeviceNet: 43158
Ячейка/указатель Profibus 169/62
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Это меню недоступно при
отключенном ПИД-регулировании.
По
умолчанию:
Выкл
Диапазон: Выкл, 0.01 –3600 c
385 Дифф кoэфф
Стп 0,00 с
A
386 ПИД<МинСкр
Stp Выкл
A
