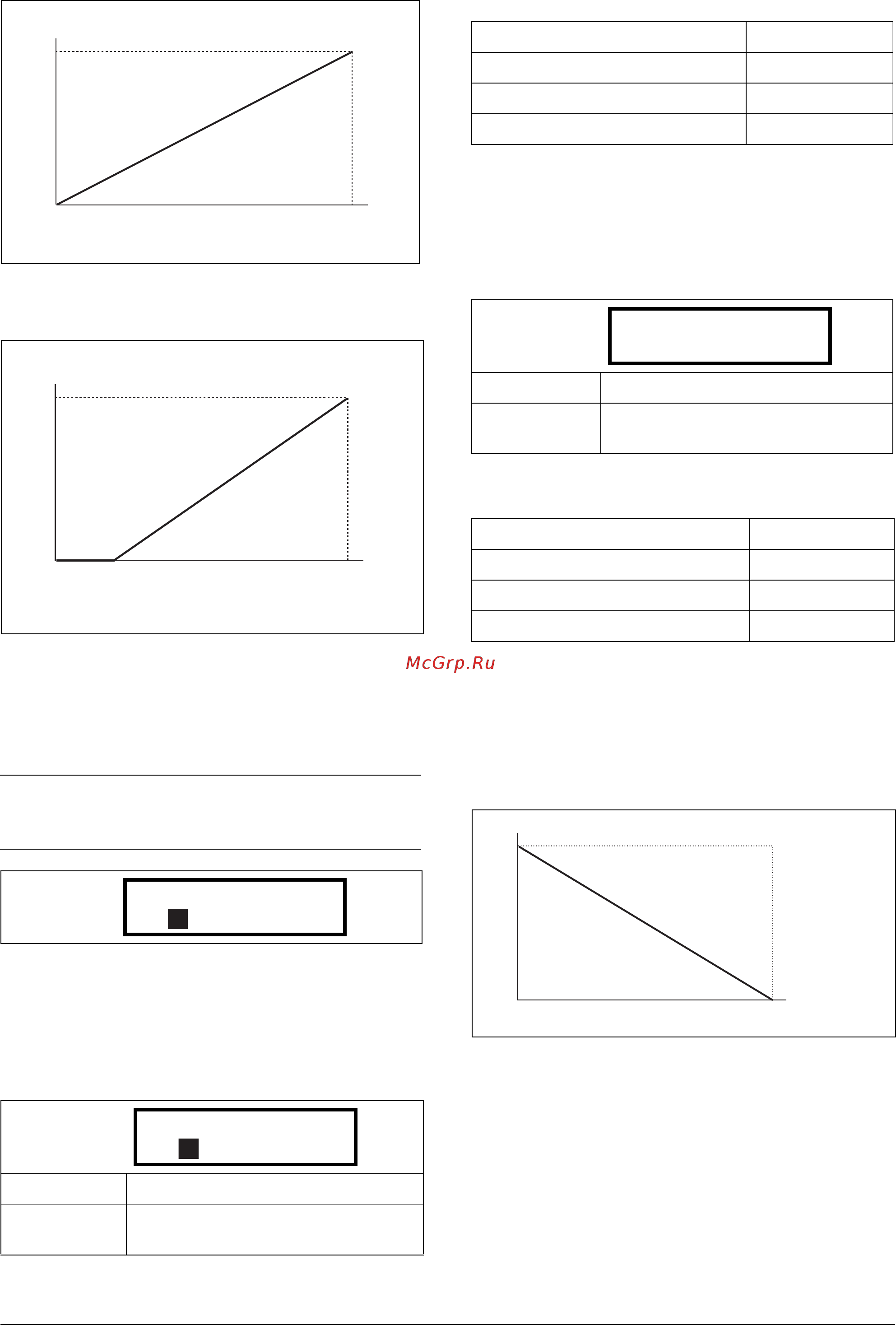

122 Функциональное описание Emotron AB 01-4429-09r2
Рис. 90 Обычная конфигурация во всем диапазоне
Рис. 91 2-10 В/4-20 мА (реальный ноль)
Дополнительная настройка АнВх1
[513]
Минимум аналогового входа 1[5131]
Параметр для установки минимального значения
внешнего сигнала задания. Доступно, если для
параметра [512] выбрано значение "Пользователь мА/
В".
Информация для интерфейса
Максимум аналогового входа 1 [5132]
Параметр для установки максимального значения
внешнего сигнала задания. Доступно, только если для
параметра [512] выбрано значение "Пользователь мА/
В".
Информация для интерфейса
Специальная функция: Инверсный
сигнал задания
Если минимальное значение АнВх выше
максимального значения АнВх, вход будет
инвертироваться, см. Рис. 92.
Рис. 92 Инвертирование задания
Биполярность аналогового входа 1 [5133]
Это меню становится доступно автоматически, если
для параметра "АнВх1" выбрано значение
"ПoльзБипoл мА" или "ПoльзБипoл В". В окне будет
автоматически отображаться диапазон мА или В в
зависимости от выбранной функции. Диапазон
устанавливается изменением положительного
максимального значения; отрицательное значение
ПРИМЕЧАНИЕ. Различные меню будут автоматически
настроены либо на "мА", либо "В" в зависимости от
выбранного значения параметра АнВх 1 настр [512].
По умолчанию:0 В/4,00 мА
Диапазон:
0,00–20,00 мА
0–10,00 В
20mA
100 %
n
(NG_06-F21)
0
10 V
Задание
0-10 В
0-20 мА
0
0mA2
100 %
n
4mA
(NG_06-F24)
10 V2 V
2-10 В
Задание
4-20 мА
513 АнВх1 расшир
Стп
A
5131 АнВх1Мин
Стп 0 В/4,00 мА
A
Номер регистра Modbus/DeviceNet: 43203
Ячейка/указатель Profibus 169/107
Формат данных Fieldbus Long
Формат данных Modbus EInt
По умолчанию: 10,00 В/20,00мА
Диапазон:
0,00–20,00 мА
0–10,00 В
Номер регистра Modbus/DeviceNet: 43204
Ячейка/указатель Profibus 169/108
Формат данных Fieldbus Long
Формат данных Modbus EInt
5132 АнВх1Макс
Стп 10,0 В/20,00
010V
100 %
n
(NG_06-F25)
Инвертирование
Задание
АнВхМин >
АнВхМакс
