Emotron AB 01-4429-09r2 Монтаж 11

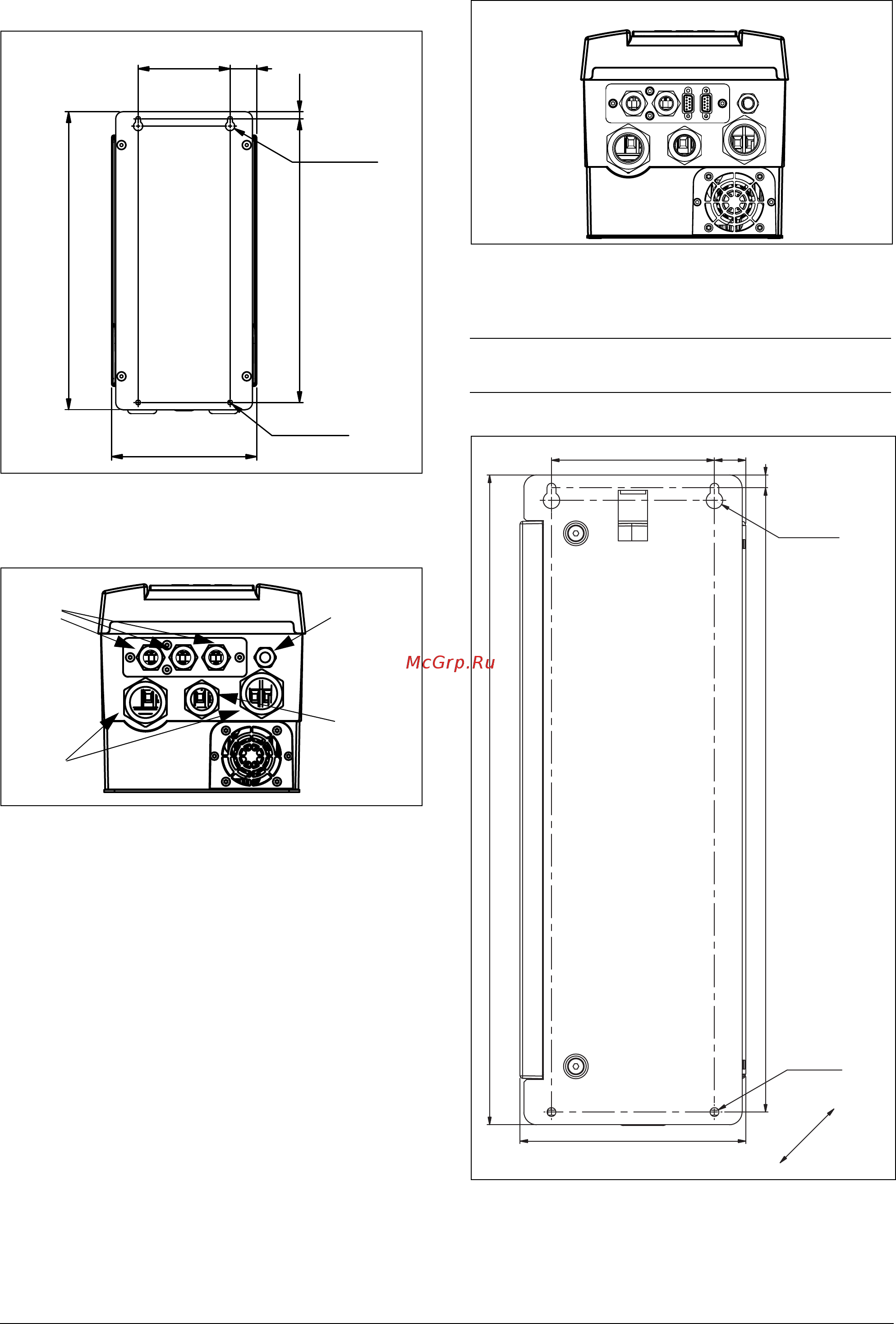

2.2.2 Монтажные схемы
Рис. 7 VFX48/52: Преобразователи частоты
моделей 003 - 018 (B)
Рис. 8 VFX48/52: Преобразователи частоты
моделей 003 - 018 (B)
Рис. 9 VFX48/52 Модели с 003 по 018 (B), с
дополнительной пластиной кабельных
сальников
Рис. 10 VFX48/52: Преобразователи частоты
моделей 026 - 046 (C)
128.5 37
10
Ø 13 (2x)
396
202.6
Ø 7 (4x)
416
Кабельные
вводы M20
Кабельные
вводы M32
Кабельные
вводы M16
Кабельные
вводы M25
ПРИМЕЧАНИЕ. Кабельные сальники для типоразме-
ров B и C доступны как дополнительный комплект.
292,1
512
128,5
10492
24,8
178
Ø7 (4x)
Ø13 (2x)
