13. Дополнительные устройства
Ниже приведено краткое описание доступных
стандартных дополнительных устройств и
возможностей. Некоторые устройства имеют
собственное описание или инструкцию по установке.
Для получения более подробной информации
свяжитесь с вашим поставщиком.
13.1 Дополнительные
устройства для панели
управления
В качестве дополнительных устройств для панели
управления имеется монтажная кассета, глухая панель
и напрямую кабель RS232. Эти дополнительные
устройства предназначены для монтажа панели
управления на дверцу шкафа.

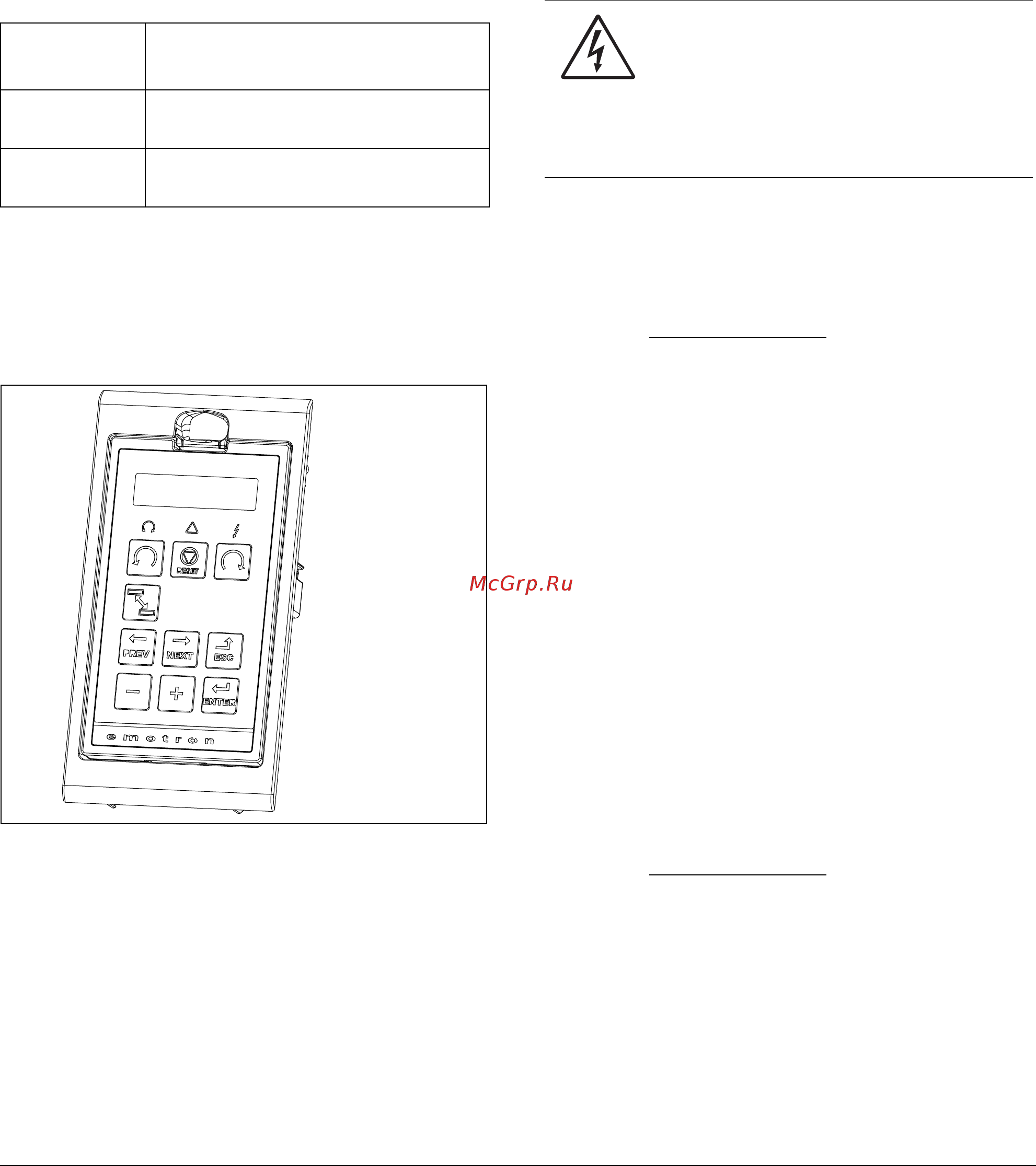

Рис. 110Панель управления в монтажной кассете
13.2 EmoSoftCom
EmoSoftCom – это дополнительное программное
обеспечение, устанавливаемое на компьютере.
Используется для загрузки настроек параметров из
преобразователя частоты в ПК для распечатки и
т.п.Также возможна запись входных, выходных
сигналов и показаний преобразователя в режиме
осциллографа. Для получения информации
пожалуйста обратитесь к продавцу Emotron
13.3 Тормозной ключ
Преобразователи частоты всех типоразмеров могут
иметь встроенный тормозной ключ. Тормозной
резистор должен устанавливаться за пределами
преобразователя частоты. Выбор резистора
определяется периодом его использования. Уст а н ов ка
этой опции возможна только на заводе-изготовителе.
Для определения мощности подключенного
тормозного резистора воспользуйтесь приведенной
ниже формулой.
где:
P
резистор
необходимая мощность
тормозного резистора
Uторм уровень напряжения цепи
постоянного тока, при достижении
которого включается тормозной
ключ (см. Таблице 32)
Rмин минимально допустимое
сопротивление тормозного
резистора (см. Таблице 33 и
Таблица 34+Таблица 34
ED% эффективный период
торможения. Определяется по
формуле
Номер для
заказа
Описание
01-3957-00
Набор для установки панели включает
панель
01-3957-01
Набор для установки панели включает
заглушку
ВНИМАНИЕ! В таблице указано
минимальное сопротивление тормозного
резистора. Не используйте резисторы со
значением сопротивления ниже
указанного. Из-за высоких тормозных токов может
произойти аварийное отключение ПЧ и даже его
повреждение.
P
резистор
=
(Uторм)
2
R
мин
x ED%
ED% =
Активное время торможения
120 [c]
Максимальное занчение
1= Продолжительное
к номинальной мощности
торможения [c]
торможение
