Emotron AB 01-4429-09r2 Функциональное описание 87

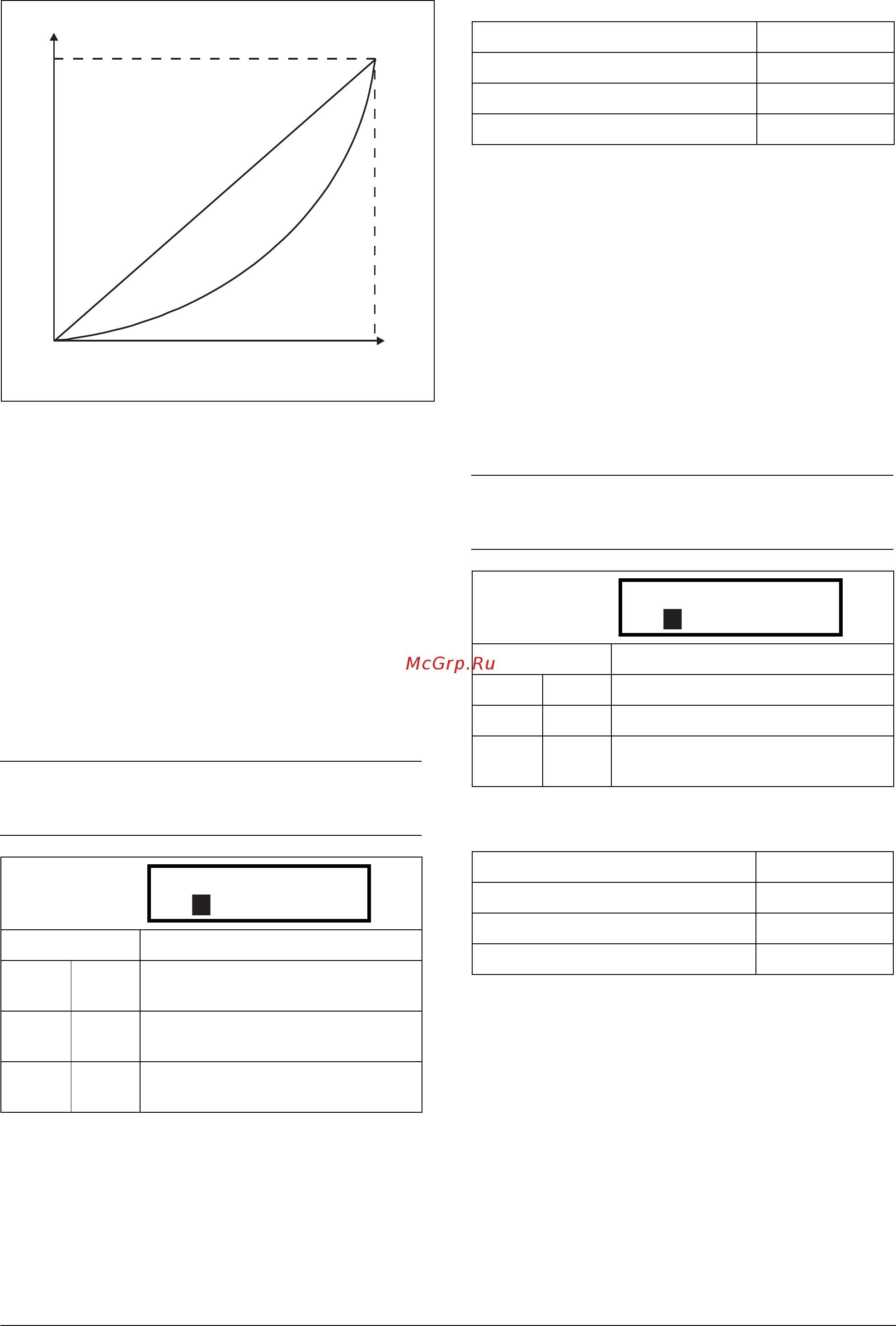

Рис. 61 Коэффициент
Ф(Знч), минимальное значение
процесса [327]
Эта функция используется для масштабирования
процесса при отсутствии датчика обратной связи. Она
позволяет установить соотношение между данными
процесса и данными электродвигателя, доступными
преобразователю частоты. К примеру, можно
установить соотношение между скоростью процесса и
функцией скорости вала электродвигателя. Для пара-
метра “Ф(Знч), Прц Ми” [327] можно ввести точное
значение, при котором действует зна
чение параметра
“Процесс Мин” [324].
Информация для интерфейса
Ф(Знч), максимальное значение
процесса [328]
Эта функция используется для масштабирования
процесса при отсутствии датчика обратной связи. Она
позволяет установить соотношение между данными
процесса и данными электродвигателя, доступными
преобразователю частоты. К примеру, можно
установить соотношение между скоростью процесса и
функцией скорости вала электродвигателя. В
параметр "Ф(Знч)Пpц Mа" вводится значение,
соответствующее значению параметра "Пpoцecc
Мак
с" [525].
Информация для интерфейса
Пример
Для транспортировки бутылок используется лента
конвейера. Необходимая скорость бутылок должна
составлять от 10 до 100 бутылок/с. Характеристики
процесса:
10 бутылок/с = 150 об/мин
100 бутылок/с = 1500 об/мин
Количество бутылок связано со скоростью ленты
конвейера линейным образом.
Настройка
Пpoцecc Мин [324] = 10
Пpoцecc Макс [325] = 100
ПРИМЕЧАНИЕ: Если Скорость, Момент или Частота
выбраны в окне [321] (источник процесса), окна
[322] – [328] являются скрытыми.
По умолчанию: Мин
Мин -1
Согласно значению «Мин скорость» в
[341].
Макс -2
Согласно значению «Макс скорость» в
[343].
0.000-
10000
0-10000 0.000-10000
Коэффициент=
Коэффициент=
Значение
Процесс
Процесс
Мин Макс
процесса
Макс
[325]
Мин
[324]
Скорость
[341]
Скорость
Скорость
[343]
Квaдpaтичный
Линейный
327 Ф(Знч)Пpц Mи
Стп Мин
A
Номер регистра Modbus/DeviceNet: 43313
Ячейка/указатель Profibus 169/217
Формат данных Fieldbus Long, 1=1 об/мин
Формат данных Modbus EInt
ПРИМЕЧАНИЕ: Если Скорость, Момент или Частота
выбраны в окне [321] (источник процесса), окна
[322] – [328] являются скрытыми.
По умолчанию: Макс
Мин -1 Мин
Макс -2 Макс
0.000-
10000
0-10000 0.000-10000
Номер регистра Modbus/DeviceNet: 43314
Ячейка/указатель Profibus 169/218
Формат данных Fieldbus Long, 1=1 об/мин
Формат данных Modbus EInt
328 Ф(Знч)Пpц Ma
Стп Макс
A
