Emotron AB 01-4429-09r2 Основные функции 35
7. Основные функции
В этой главе содержится описание основных функций
преобразователя частоты.
7.1 Наборы параметров
Наборы параметров используются в том случае, если
область применения требует различные настройки в
разных режимах. Например, механизм используется
для производства различных изделий, таким образом,
требуется два или более значений максимальной
скорости и времени разгона/торможения.
Использование четырех наборов параметров дает
возможность быстрой смены поведения
преобразователя, в зависимости от требований
технологического процесса. Та
кая адаптивность
основана на том, что в любой момент во время работы
или останова любой из 4-х наборов параметров может
быть сделан активным при помощи команд,
подаваемых через цифровые входы или панель
управления и меню [241]. Набор параметров может
быть сохранен в памяти панели управления и выбран
при работе преобразователя.
Способ выбора наборов параметров
Если вы используете наборы параметров, то следует
определиться со способом их выбора (смены).
Активизация выбранного набора может быть
реализована через панель управления, цифровые (или
виртуальные) входы или последовательную связь.
Функция цифровых входов определяется в меню
[520].

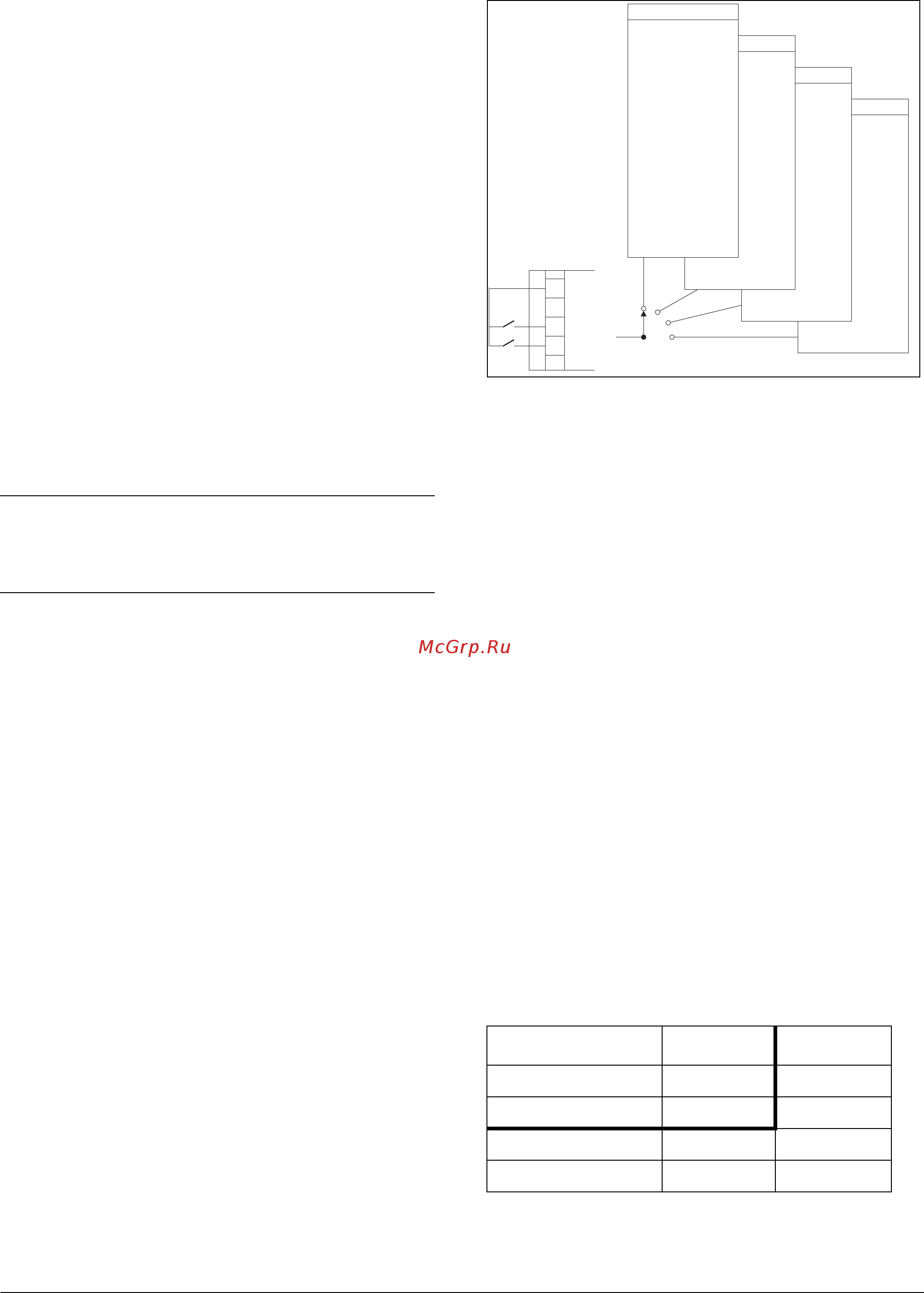

На Рис. 37 показан способ активизации наборов
параметров через цифровой вход, для которого
установлено значение "Уcт Зaд 1" или "Уcт Зaд 2".
Рис. 37 Вы
бор наборов параметров
Выбор и копирование набора
параметров
Выбор набора параметров осуществляется в меню
"Haбop пapaм" [241]. Сначала выберите основной
набор в меню [241], по умолчанию активен набор A.
При необходимости использования нескольких
наборов параметров, предварительно
запрограммируйте параметры набора А в
соответствие с применением, затем скопируйте его
настройки в набор В, см. [242]. Большинство настроек
как правило являются общими для разных наборов.
За
тем активизируйте в [241] набор В и внесите
требуемые изменения в его настройках. При
использовании наборов C и D повторите указанные
выше действия.
Если, например, выбор наборов параметров
осуществляется с помощью цифровых входов (для
ЦифВх 3 в меню [523] установлено значение "Уcт Зaд
1", а для ЦифВх 4 в меню [524] – "Уcт Зaд 2"), их
ак
тивация происходит согласно Таблицe 17.
активируйте изменения параметров с помощью циф-
ровых входов, настроив меню [241], выберите Set to
DigIn (Настройка на ЦфВх)
ПРИМЕЧАНИЕ. В набор параметров не включены
лишь параметры двигателя 1-4 (вводятся отдельно),
настройки языка и связи, выбор набора, Местное/
внешнее и блокировка клавиатуры.
Таблица 17 Выбор набора параметров
Набор параметров Уcт Зaд 1 Уcт Зaд 2
A00
B10
C01
D11
{
(NG06-F03_1)
Работа/Стоп
-
-
Моменты
-
-
Контроллеры
-
-
Ограничения/
Защита
-
-Перегрузка
Набор параметров A
Набор B
Набор C
Набор D
11
10
16
Уcт Зaд 1
Уcт Зaд 2
+24 В
