38 Основные функции Emotron AB 01-4429-09r2
7.2 Функции внешнего
управления
Работа функций Пуск/Останов/Разрешение/Сброс
По умолчанию все команды, касающиеся пуска,
останова и сброса, поступают извне через входы на
клеммнике (клеммы 1-22) платы управления.
Используя настройки меню "Пуск/Стп Упр" [215] и
"Упр сбросом" [216] в качестве возможного источника
управления может быть выбрана панель управления
ПЧ (клавиатура) или последовательная связь.
Установки по умолчанию для
функций Пуск/Стоп/Разрешение/
Сброс
В примере на Рис. 38. В этом примере пуск и останов
преобразователя частоты осуществляется по входу
ЦфВх 2, а сигнал сброса после отключения можно
подавать на вход ЦфВх 8.

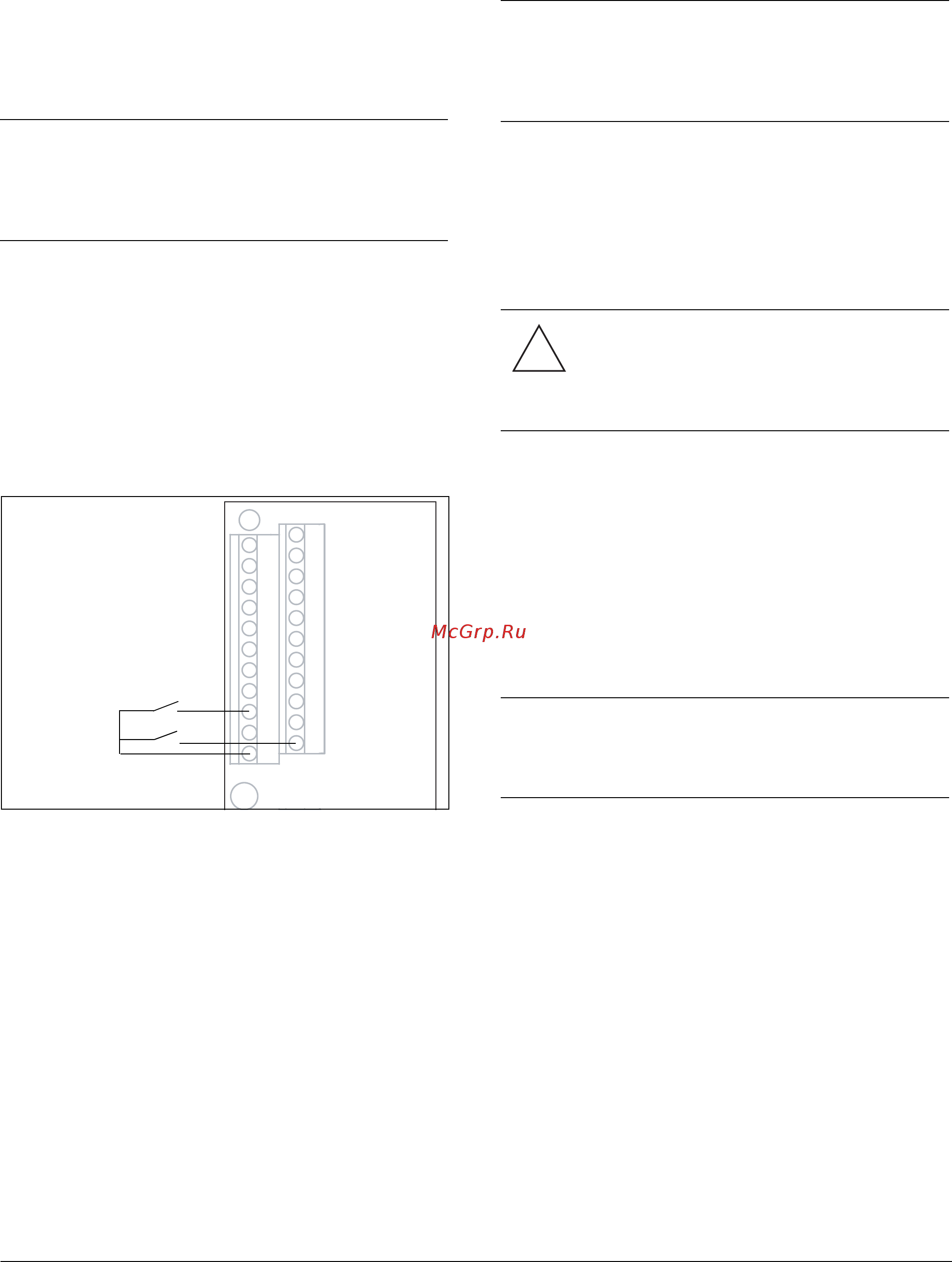

Рис. 38 Установки по умолчанию для команд пуск/
сброс
Входы настроены по умолчанию для управления
уровнем. Направление вращения определяется
настройкой цифровых входов.
Функции готовности и останова
Обе функции могут использоваться как
одновременно, так и по отдельности. Выбор
используемой функции зависит от области
применения и режима управления входами ("Уpoвeнь/
Фp" [21A]).
Разрешение ““(Enable)
Вход должен быть активным (высокий уровень) для
принятия любой команды пуска. При низком уровне
сигнала на этом входе выход преобразователя частоты
немедленно обесточивается и двигатель
останавливается выбегом.
Стоп ““(Stop)
Если на этот вход подан сигнал низкого уровня,
преобразователь остановит двигатель в соответствии с
режимом торможения, установленным в меню "Peжим
тopм" [33B]. На Рис. 39 показана функция входов
"Разрешение" и "Стоп", если для параметра "Peжим
тopм" [33B] установлено значение "Торможение".
Для запуска на входе должен быть сигнал высокого
уровня.
ПРИМЕЧАНИЕ. В примерах данного параграфа
рассмотрены не все возможности. Приведены только
наиболее часто встречающиеся случаи применения.
Исходными данными всегда являются установки по
умолчанию.
X
X1
1
12
22
11
2
3
4
5
6
7
8
9
10
13
14
15
16
17
18
19
20
21
Работа
Сброс аварии
+24 В
ПРИМЕЧАНИЕ. В режиме управления фронтом по
крайней мере один цифровой вход должен быть
запрограммирован на ввод команды на останов, т.к.
команда на пуск в этом случае может только запус-
кать преобразователь частоты.
ПРЕДУПРЕЖДЕНИЕ. Если функция готовности
не запрограммирована ни для одного из
цифровых входов, она будет
активизироваться внутренними функциями
преобразователя.
ПРИМЕЧАНИЕ. Если для пара
метра "Режим торм"
[33B] установлено значение "Bыбeг", режим работы
будет совпадать с режимом работы функции
"Разрешение".
!
