Emotron AB 01-4429-09r2 Монтаж 13

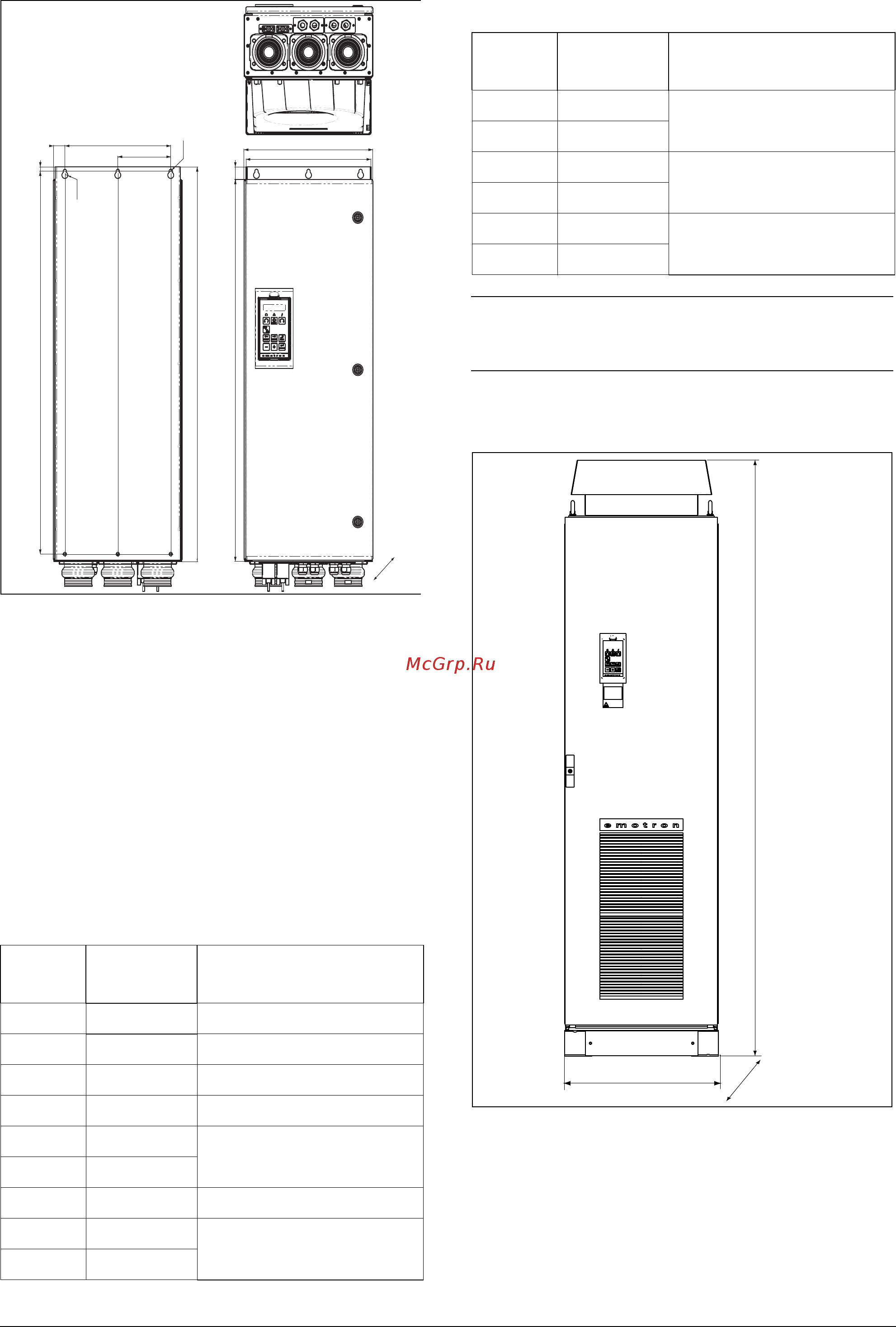

Рис. 15 Преобразователи частоты типов VFX48:
Модели 210 - 250 (F)
VFX69: Модели 90-175 (F69), включая
подключение сети, двигателя, управления (F).
2.3 Установка в шкаф
2.3.1 Охлаждение
Если преобразователь частоты устанавливается в
шкаф, необходимо учитывать скорость потока воздуха
от охлаждающих вентиляторов.
2.3.2 Монтажные схемы
Рис. 16 Преобразователи частоты типов VFX48:
Модели 300 - 500 (G and H)
VFX69: Модели 210-375 (H69)
Таблица 5 Скорость потока от охлаждающих
вентиляторов
Размер
корпуса
Тип VFX Скорость потока (м
3
/час)
B 003-018 75
C 026 – 031 120
C 037 - 046 170
E090 - 175 510
F 210 - 250
800
F69 090 - 175
G 300 - 375 1020
H 430 - 500
1600
H69 210 - 375
335
344,5
30
922,50
300
22.50
10
925
952,50
150
Ø16(3x)
Ø9(x6)
314
Размеры кабеля: 27-66 мм
I 600 - 750
2400
I69 430 - 500
J 860 - 1000
3200
J69 600 - 650
K 1200 - 1500
4800
K69 750 - 1000
ПРИМЕЧАНИЕ. Для типов ПЧ 860-1500 указанная
величина потока воздуха должна быть разделена
поровну на два шкафа.
Таблица 5 Скорость потока от охлаждающих
вентиляторов
Размер
корпуса
Тип VFX Скорость потока (м
3
/час)
600
2330
600
