Emotron VFX48-171 [30/200] Подключение управляющих сигналов
![Emotron VFX48-171 [30/200] Подключение управляющих сигналов](/views2/1573840/page30/bg1e.png)
Emotron AB 01-4429-09r2 Подключение цепей управления 25
4.5 Подключение
управляющих сигналов
4.5.1 Кабели
Для подключения управляющих сигналов можно
использовать многопроволочный гибкий провод
сечением до 1,5 мм
2
и однопроволочный провод
сечением до 2,5 мм
2
.

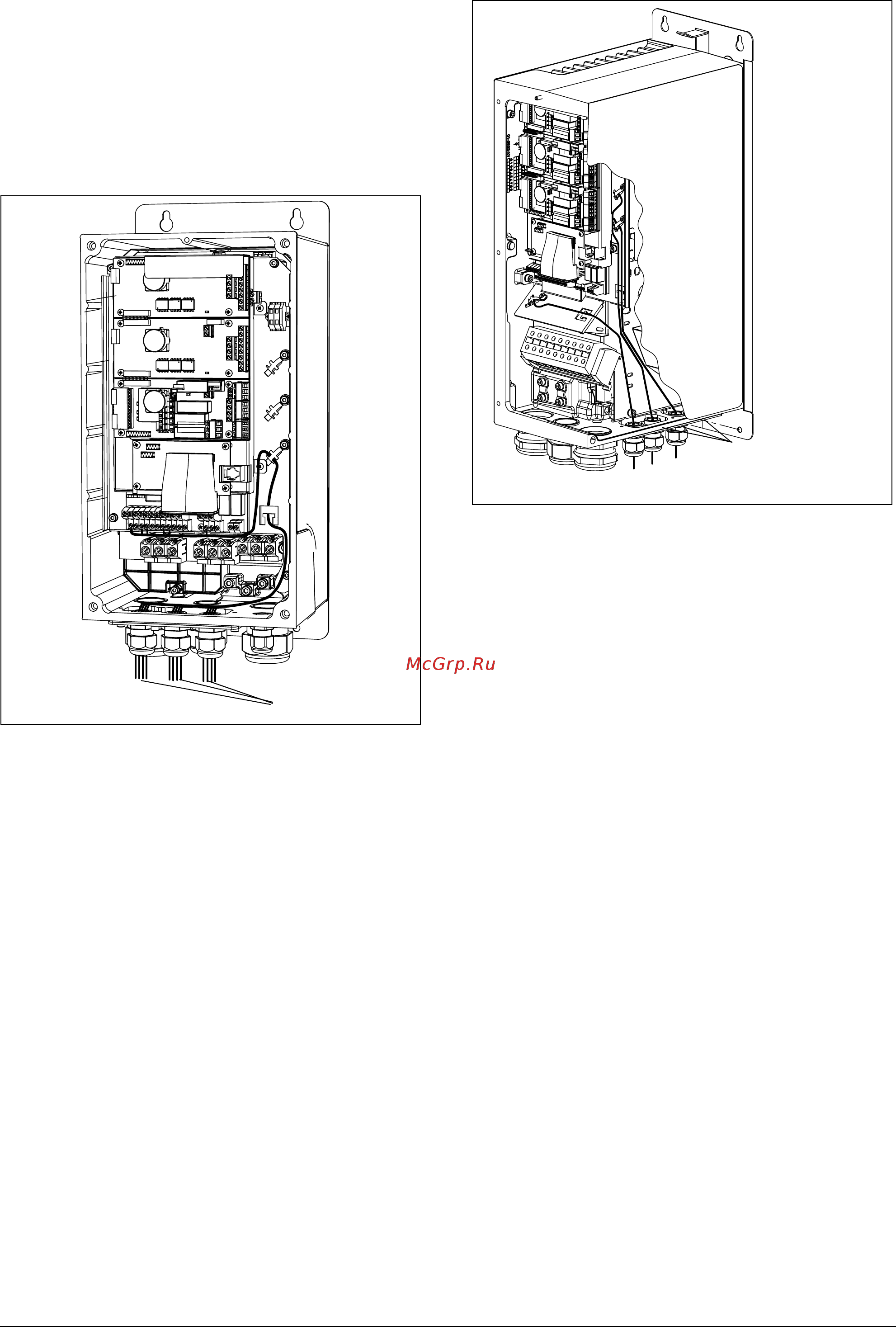

Рис. 30 Подключение управляющих сигналов в моделях
с 003 по 018
Рис. 31 Подключение управляющих сигналов в моделях
с 026 по 046
Сигналы управ-
ления
Кабели управления
