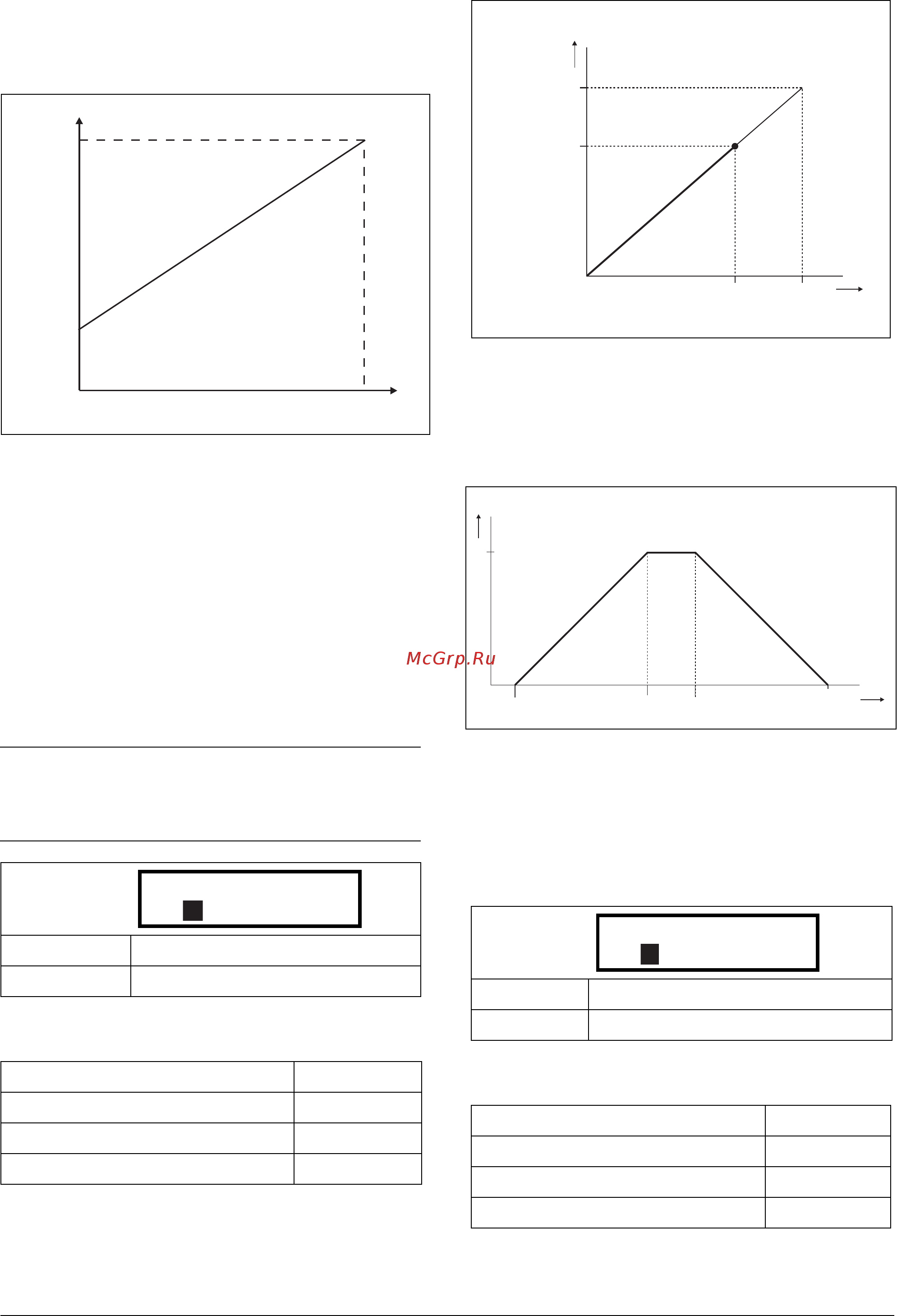

88 Функциональное описание Emotron AB 01-4429-09r2
Коэффициент [326] = Линейный
Ф(Знч)Пpц Mи [327] = 150
Ф(Знч)Пpц Mа [328] = 1500
При такой настройке данные процесса
масштабируются и связываются с известными
значениями, что обеспечивает точное управление.
Рис. 62
11.3.3 Пуск/останов [330]
Подменю с функциями, касающимися ускорения,
замедления, пуска, останова и т.д.
Вpeмя разгона [331]
Время
разгона определяется как время, которое необходимо
двигателю для разгона от 0 об/мин до номинальной
частоты.
Информация для интерфейса
На Рис. 63 показано отношение между номинальной
частотой двигателя/максимальной частотой и
временем разгона. То же относится ко времени
торможения.
Рис. 63 Время разгона и максимальная частота
Рис. 64 иллюстрирует настройку времени разгона и
торможения относительно но
минальной частоты
двигателя.
Рис. 64 Время разгона и торможения
Вpeмя тopмoжения [332]
Время торможения определяется как время, которое
необходимо двигателю для полного останова с
номинальной скорости до 0 об/мин.
Информация для интерфейса
ПРИМЕЧАНИЕ. Если время разгона слишком мало,
двигатель разгоняется в соответствии с
ограничением момента. При этом реальное время
разгона может оказаться больше установленного.
По умолчанию:10,0 с
Диапазон: 0–3600 с
Номер регистра Modbus/DeviceNet: 43101
Ячейка/указатель Profibus 169/5
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
Ф(Знч)
Прц Ма Ё
[328]
1500
150
Ф(Знч)
Прц Ми
[327]
10
Пpoцecc Мин [324]
100
Пpoцecc Макс [325]
Линейная
Бутылок/с
331 Paзгoн вpeмя
Стп 10,0 с
A
По умолчанию: 10,0 с
Диапазон: 0–3600 с
Номер регистра Modbus/DeviceNet: 43102
Ячейка/указатель Profibus 169/6
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
Номиналь
ная
частота
Максимал
ьная
частота
rpm
t
10s8s
(06-F12)
rpm
(NG_06-F11)
Ном. Скорость
Вpeмя разгона [331]
Вpeмя торможения
[332]
332 Topмoж вpeмя
Стп 10,0 с
A
