Emotron AB 01-4429-09r2 Установка 19
Преобразователь частоты моделей
с 300 по 1500

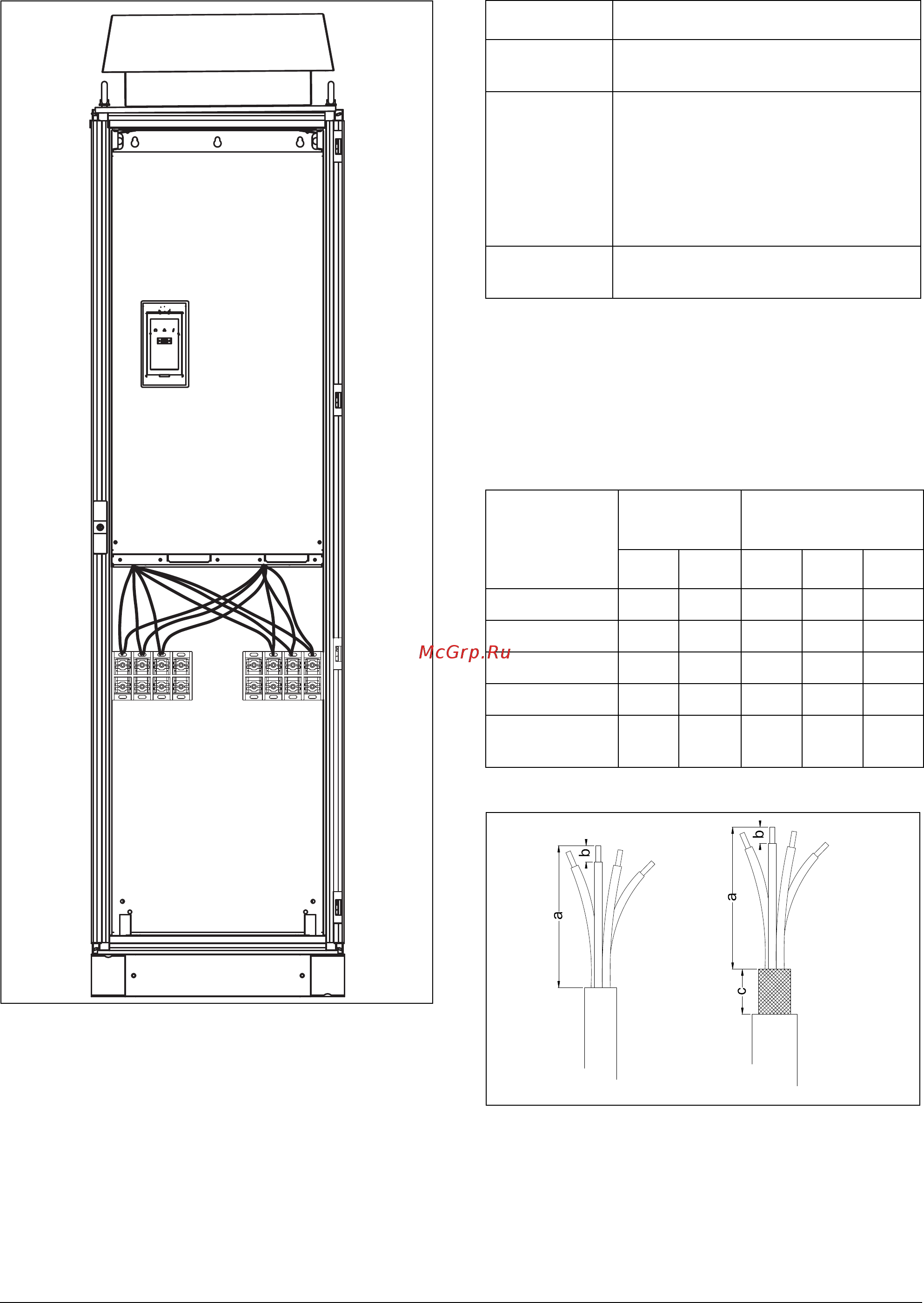

Рис. 26 Подключение кабелей двигателя и сетевого
питания
Преобразователи частоты моделей 300 - 1500
снабжены силовыми клемами Klockner Moeller
K3х240/4.
Для всех типов проводов при подключении длина
зачистки кабеля должна быть равной 32 мм.
3.4 Характеристики кабелей
3.5 Длина зачистки
На Рис. 27 указана рекомендуемая длина зачистки для
кабелей двигателя и питающей сети.
Рис. 27 Длина зачистки кабелей
L1 L2 L3 PE PE U V W
Таблица 7 Характеристики кабелей
Кабель Характеристики кабелей
Сеть
Силовой кабель, подходящий для
стандартного оборудования.
Двигатель
Симметричный трехпроводной кабель с
концентрическим защитным проводом
либо четырехпроводной кабель с
компактным концентрическим экраном,
обладающим малым полным
сопротивлением, для используемого
напряжения.
Управляющие
Экранированный управляющий кабель с
низким сопротивлением.
Таблица 8 Длина зачистки для кабелей двигателя и
питающей сети
Тип
Сетевой
кабель
Кабель двигателя
a (мм)b (мм)a (мм)b (мм)c (мм)
003-018 90 10 90 10 20
026–046 150 14 150 14 20
060–073 130 11 130 11 34
090-175 160 16 160 16 41
VFX48-210–250
VFX69-090-175
170 24 170 24 46
ДвигательСеть
