11.6 Логические функции и
таймеры [600]
При помощи компараторов, логических функций и
таймеров можно запрограммировать сигналы
некоторых условий для управления процессом или
отображения работы. Это дает возможность
сравнивать различные сигналы и значения для
создания функций мониторинга/контроля.
11.6.1 Компараторы [610]
Доступные компараторы позволяют отслеживать
различные внутренние сигналы и значения, а также
отображать их посредством цифрового выхода или
контакта при достижении или установлении
конкретного значения или состояния.
Имеются два аналоговых компаратора, сравнивающих
любые аналоговые значения (включая аналоговый
вход задания) с двумя настраиваемыми константами.
Для двух аналоговых компараторов доступны две
различных константы "Bыc Уpв" и "Hиз Уpв". Эти дв
а
уровня обеспечивают четкий гистерезис для
аналогового компаратора между установкой и
сбросом выхода компаратора. Эта функция делает
четкое различие между уровнями переключения, что
обеспечивает регулировку процесса до начала
конкретного действия. Такой гистерезис позволяет
отслеживать даже нестабильный аналоговый сигнал,
при этом сигнал компаратора никогда не ха
отичен.
Другая функция заключается в том, чтобы
предоставить четкую информацию о возникшей
ситуации; компаратор может переключиться с
установленного "Низ Уpв" на более высокое значение,
чем "Bыc Уpв".
Имеются также 2 цифровых компаратора,
сравнивающих цифровые сигналы.
Выходные сигналы этих компараторов могут быть
логически соединены для получения
результирующего логического выходного сигнала.
Вс
е выходные сигналы могут быть
запрограммированы на цифровые или релейные
выходы или использованы в качестве источника для
виртуальных подключений [560].
Значение аналогового компаратора
1[611]
Выбор аналогового значения для первого аналогового
компаратора (АК1).
Аналоговый компаратор 1 сравнивает выбранное ана-
логовое значение в меню [611] с константой “Выс
Урв” в меню [612] и константой "Низ Урв" в меню
[613]. Когда значение превышает константу высокого
уровня, выходной сигнал АК1 переходит в высокий
уровень, а !A1 — в низкий уровень, см. Рис. 95. Если
затем значение у
меньшится ниже константы низкого
уровня, то выходной сигнал АК1 переходит в низкий
уровень, а !A1 - в высокий уровень.
Выходной сигнал может быть запрограммирован как
источник виртуального подключения, а также в
качестве цифрового или релейного выхода.

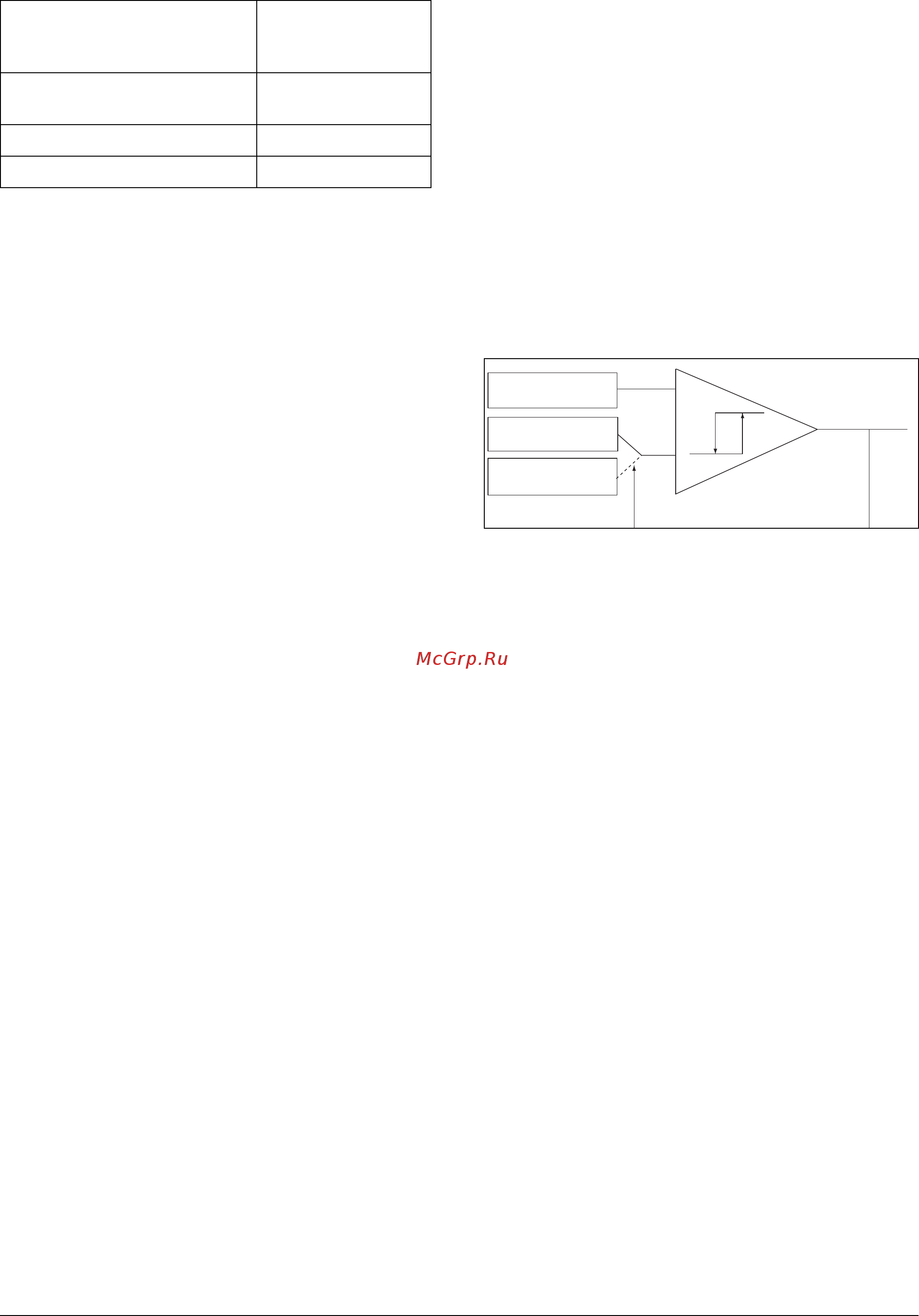

Рис. 95 Аналоговый компаратор
Номер регистра Modbus/
DeviceNet:
43284, 43286, 43288,
43290, 43292, 43294,
43296
Слот/указатель Profibus
169/ 188, 190, 192,
194, 196, 198, 200
Формат Fieldbus UInt
Формат Modbus UInt
(NG_06-F125)
0
1
Сигнал:ÀÊ1
Аналог. значение:
Окно [611]
Настраиваемый
выс. уровень: окно
Настраиваемый
низ. уровень: окно
