30 Начало работы Emotron AB 01-4429-09r2
5.2 Использование
функциональных кнопок

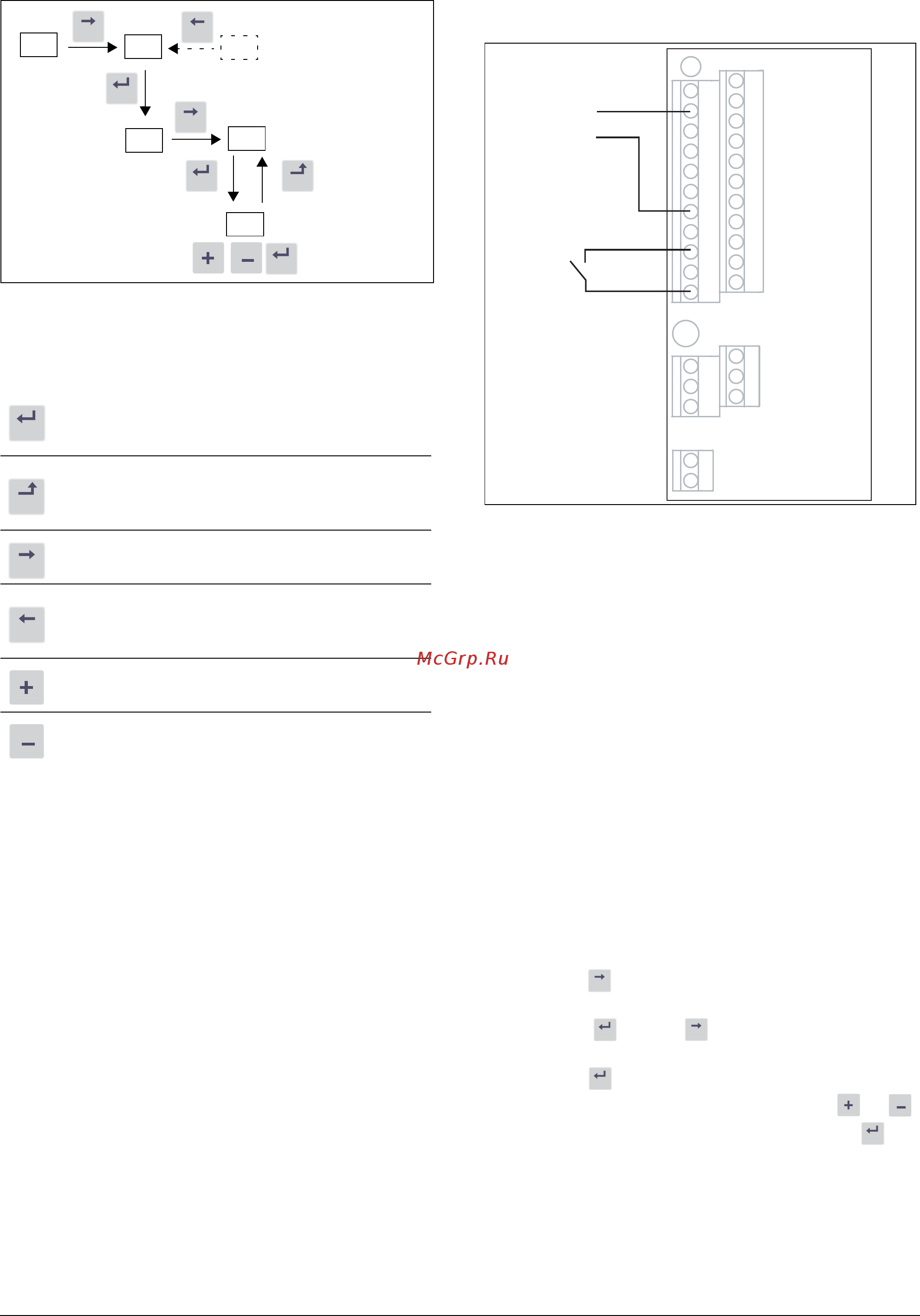

Рис. 35 Пример навигации в меню при вводе
установки номинального напряжения
двигателя
5.3 Внешнее управление
В этом примере для управления преобразователем
частоты/двигателем используются внешние сигналы.
Применяется 4-полюсный двигатель на 400 В,
внешнее задание и внешний пуск через кнопку.
5.3.1 Подключение управляющих
кабелей
Для запуска потребуется выполнить минимум
подключений. В этом примере двигатель/
преобразователь частоты вращается вправо.
Для соответствия стандарту EMC используйте
экранированные управляющие кабели с витым гибким
проводом до 1,5 мм
2
или однопроволочным проводом
до 2,5 мм
2
.
3. Подключите задание к клеммам 7 (Сигнальная
земля) и 2 (АнВх 1) согласно Рис. 36 и заданию.
4. Подсоедините внешнюю кнопку запуска между
клеммой 11 (+24 VDC) и 9 (В английском
руководстве ошибка, должно быть ЦфВх2, Пуск
вправо) согласно Рис. 36.
Рис. 36 Подключение
5.3.2 Включение сетевого питания
Закройте дверцу преобразователя частоты. После
подачи питания включаются встроенные в
преобразователь частоты вентиляторы и работают в
течение 5 секунд.
5.3.3 Настройка параметров
двигателя
Теперь необходимо ввести соответствующие
параметры подключенного двигателя.
Измените параметры с помощью кнопок на панели
управления. Для получения информации о панели
управления и структуре меню см. главу "Работа".
При запуске отображается меню [100]
(Предпочитаемый вид (Preferred View)).
1. Нажмите , чтобы перейти в меню [200] (Главное
меню).
2. Нажмите , затем , чтобы перейти в меню
"Данные дв-ля" [220].
3. Нажмите , чт
обы перейти в меню [221].
4. Измените значение с помощью кнопки и .
Подтвердите изменение с помощью кнопки .
5. Нажмите кнопку next, чтобы войти в меню
"Номинальная частота двигателя" [222] и
установите необходимое значение.
6. Ус т а н о в и те значение номинальной мощности
двигателя в меню [223].
Переход на нижний уровень меню или
подтверждение изменения уставки
Переход на верхний уровень меню или отмена
изменения установки
Переход к следующему меню на текущем уровне
Переход к предыдущему меню на текущем
уровне
Увеличение значения или изменение выбора
Уменьшение значения или изменение выбора
100
200
300
220
221
210
PREV
ENTERENTER
NEXT
ESCESC
ENTERENTER
ENTERENTER
NEXT
ENTER
ESC
NEXTNEXT
PREVPREV
X2
X3
X1
1
12
22
11
41
42
43
31
32
33
51
52
2
3
4
5
6
7
8
9
10
13
14
15
16
17
18
19
20
21
Пуск
Задание
4-20 мA
0В
+
NEXT
ENTERENTER
NEXT
ENTERENTER
ENTERENTER
