Emotron AB 01-4429-09r2 Основные функции 41
7.4 Использование памяти
панели управления
Данные можно скопировать из преобразователя часто-
ты в память панели управления и наоборот. Чтобы
скопировать все данные из преобразователя частоты
(вместе с наборами параметров A-D и данными двига-
теля) выберите параметр "Кoпиp в ПУ" [244].
Чтобы скопировать данные из панели управления в
преобразователь частоты, войдите в меню "Кoпиp из
ПУ" [245] и выб
ерите данные, которые необходимо
скопировать.
Память в панели управления полезна при
использовании преобразователей частоты без панели
управления и в случаях, когда у нескольких
преобразователей одинаковые настройки. Кроме того,
она может пригодиться для временного хранения
настроек. Скопируйте в панель управления настройки
из одного преобразователя частоты, затем подключите
панель к другому преобразователю и загр
узите в него
настройки.

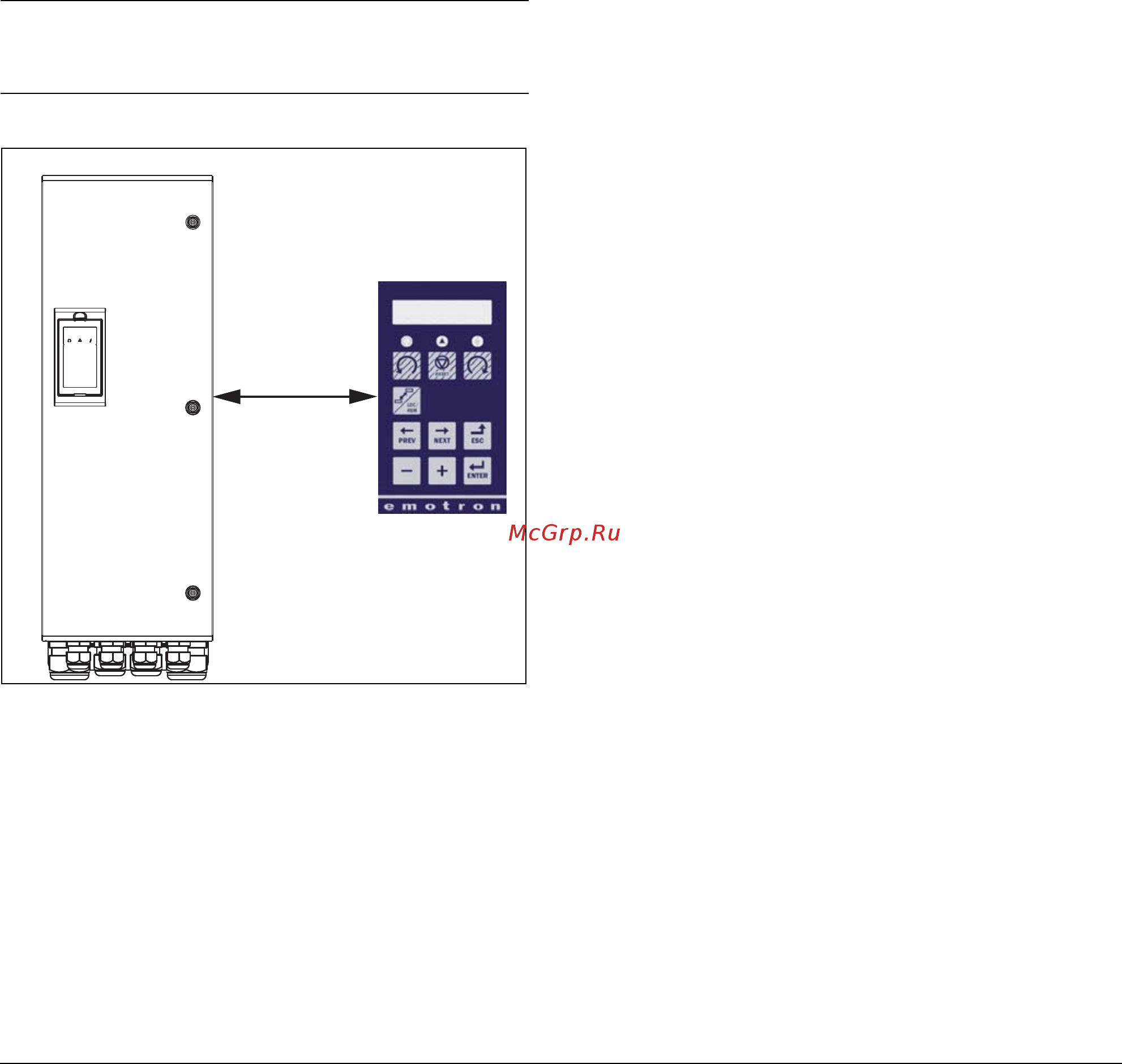

Рис. 43 Копирование и загрузка параметров между
преобразователем частоты и панелью
управления
7.5 Мониторинг [400]
7.5.1 Moнитop нaгpузки [410]
Функции монитора позволяют использовать
преобразователь частоты в качестве датчика нагрузки
двигателя. Они используются для защиты механизма
от механических перегрузок и недогрузок, например
от заклинивания полотна конвейера, шнекового
транспортера, обрыва ремня вентилятора, "сухой"
работы насоса. Нагрузка определяется в
преобразователе частоты вычислением момента
двигателя. Имеется возможность запрограммировать
сигнал перегрузки (основной и предварительный) и
сигна
л недогрузки (основной и предварительный).
В мониторе базового типа на всем диапазоне скорости
используются фиксированные уровни для основных и
предварительных сигналов перегрузки и недогрузки.
Эту функцию можно использовать в областях
применений с постоянной нагрузкой, в которых
момент не зависит от скорости, например лента
конвейера, объемный насос, винтовой насос и т.д.
Дл
я областей применений, в которых момент зависит
от скорости, предпочтительным является монитор
кривой нагрузки. Точную защиту при любой скорости
можно обеспечить путем измерения кривой
действительной нагрузки процесса, которая
характерна на диапазоне Минимальная скорость —
максимальная скорость.
Уро вень перегрузки и недогрузки можно установить
для аварийного состояния. Предварительные сигналы
действуют как предупреждение. Эти сигна
лы могут
быть считаны через цифровые или релейные выходы.
Функция автонастройки при работе автоматически
устанавливает 4 уровня сигнализации: основного и
предварительного сигнала перегрузки и основного и
предварительного сигнала недогрузки.
На Рис. приведен пример функций двигателя для
применений с постоянным моментом.
ПРИМЕЧАНИЕ: Копирование в преобразователь и из
него возможно только в режиме останова преобразо-
вателя.
Преобра
зователь
частоты
Панель управления
