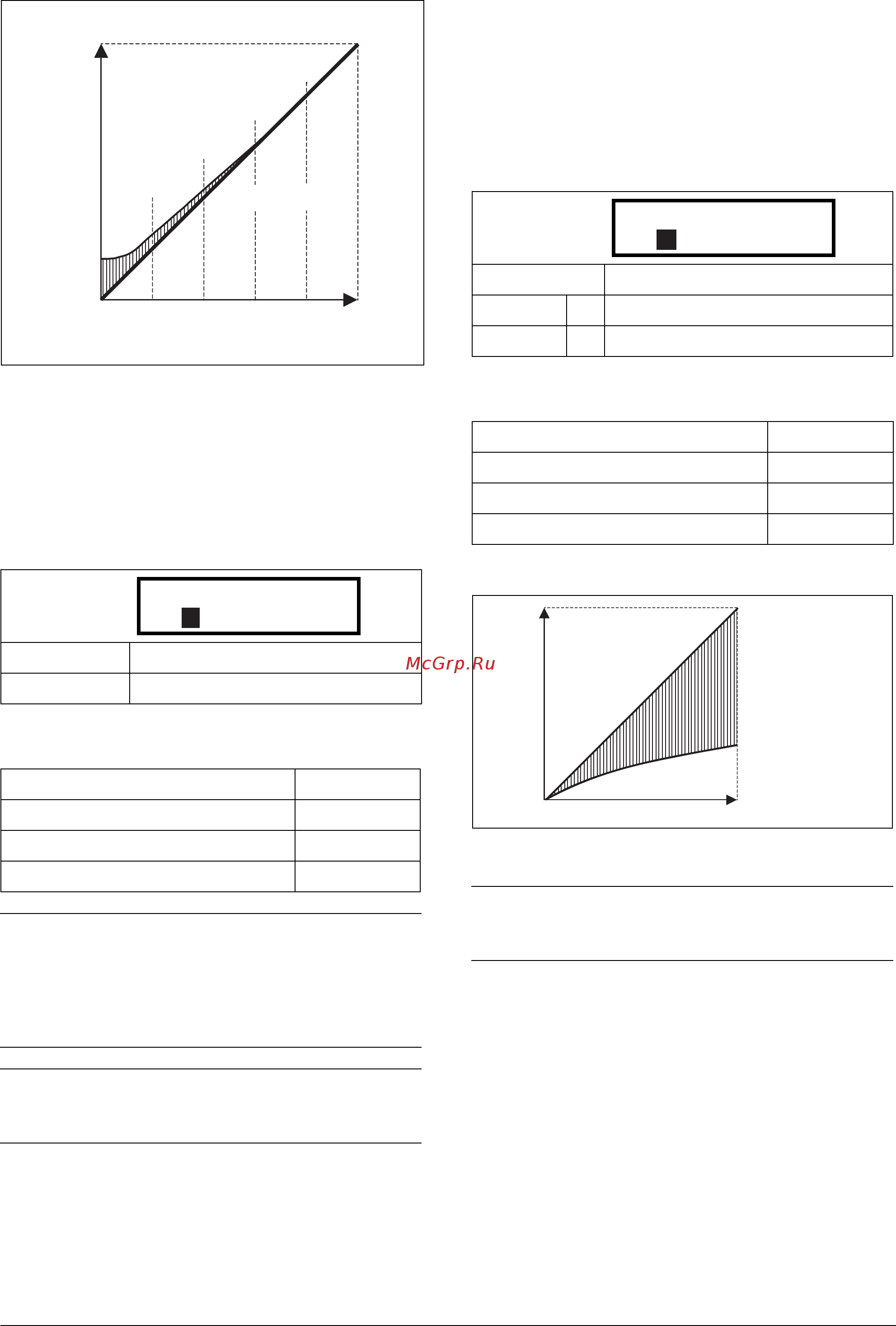

98 Функциональное описание Emotron AB 01-4429-09r2
Рис. 72 IxR компенсация при линейной зависимости В/
Гц
IxR компенсация, определяемая
пользователем [353]
Отображается только, если в предыдущем меню
выбрано значение "Oпpeд пoльз".
Информация для интерфейса
Оптимизация пoля [354]
Оптимизация поля снижает потребление энергии и
шум двигателя при низкой нагрузке или ее
отсутствии.
Оптимизация поля уменьшает соотношение В/Гц в
зависимости от фактической нагрузки на двигатель
при установившемся процессе. На Рис. 73 показана
область, в которой оптимизация поля активна.
Информация для интерфейса
Рис. 73 Оптимизация поля
По умолчанию:0,0%
Диапазон: 0-25% x U
НОМ
(точность 0,1%)
Номер регистра Modbus/DeviceNet: 43143
Ячейка/указатель Profibus 169/47
Формат данных Fieldbus Long
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Слишком высокий уровень IxR
компенсации может привести к магнитному
насыщению двигателя. Это может стать причиной
аварии "Power Fault" (неисправность силовой цепи).
Эффект IxR компенсации усиливается при
увеличении мощности двигателя.
ПРИМЕЧАНИЕ. При низкой скорости может произойти
перегрев двигателя. Поэтому параметр "Ток защ I
2
t"
[232] должен быть установлен правильно.
10 20 30 40 50
Hz
f
25
%
U
100
(NG_06-F112)
IxR Кoмпeнc=25%
IxR Кoмпeнc=0%
353 IxR Кoмп плз
Стп 0,0%
A
По умолчанию: Выкл
Выкл 0 Функция отключена
Вкл 1 Функция включена
Номер регистра Modbus/DeviceNet: 43144
Ячейка/указатель Profibus 169/48
Формат данных Fieldbus UInt
Формат данных Modbus UInt
ПРИМЕЧАНИЕ: Оптимизация поля приносит
наилучшие результаты на устойчивых участках в
слабо изменяющихся процессах.
354 Oптим пoля
Стп Выкл
A
50
Hz
f
%
100
Область
оптимизации поля
