Emotron AB 01-4429-09r2 Установка 17

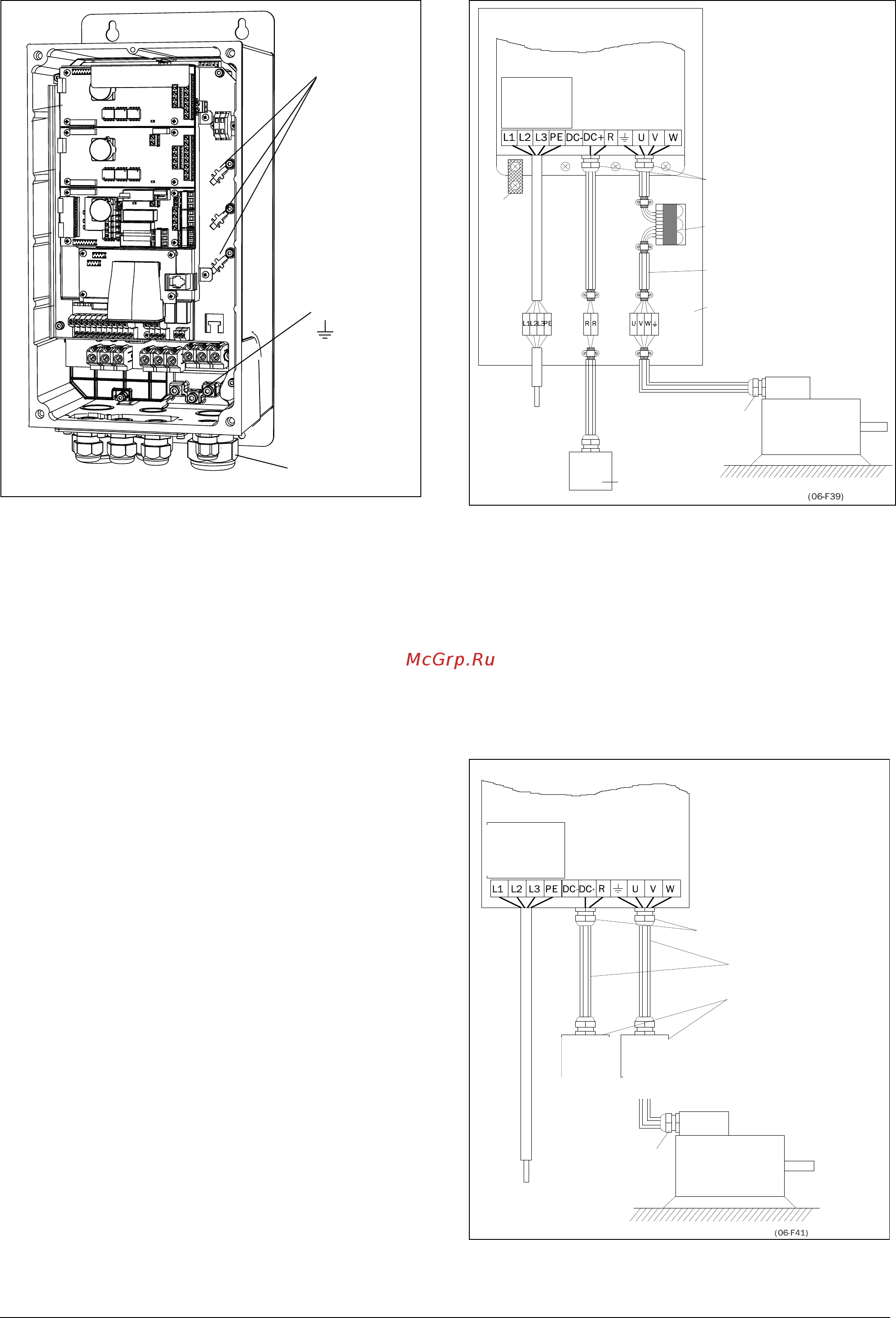

Рис. 22 Экранирование кабелей.
Обратите особое внимание на следующие аспекты:
• Необходимо обеспечить антикоррозионную
защиту мест, с которых удалена краска. Покрасьте
эти места заново после соединения!
• Крепление всего корпуса преобразователя частоты
должно быть электрически соединено с
монтажной панелью на как можно большей
площади. Уд а л е н и е краски в этом случае
необходимо. В противном случае тре
буется
соединить корпус преобразователя частоты с
монтажной панелью при помощи шинного
соединителя минимальной длины.
• По возможности старайтесь избегать разрывов
экрана.
• В случае монтажа преобразователя частоты в
стандартном шкафу внутренняя проводка
обязательно должна соответствовать стандарту
EMC. На Рис. 23 показан пример монтажа
преобразователя частоты в шкаф.
Рис. 23 Преобразователь частоты в шкафу на
монтажной панели
На Рис. 24 пок
азан пример установки без
использования металлической монтажной панели
(например, при использовании преобразователя
частоты со степенью защиты IP54). Важно сохранить
цепи замкнутыми путем использования
металлического корпуса и металлических кабельных
вводов.
Рис. 24 Автономный преобразователь частоты
PE
Экранирование
кабеля двигатея
Экранирование
сигнальных каблй
Преобразователь частоты,
встроенный в шкаф
ПЧ
двигатель
RFI-фильтр
(дополнительное
устройство)
Сеть
Металлические элект-
ромагнитная сов-
местимость, ЭМС
кабельные вводы
Выходные дроссели
(дополнительное
устройство)
Экранированные
кабели
Неокрашенная
монтажная панель
Металлическая коробка
подключений
Двигатель
Металлическое
соединение
Тормозной резистор
(дополнительное
устройство)
Сеть
(L1,L2,L3,PE)
Шина
Пч
RFI-фильтр
Сеть
Металлические элек-
тромагнитная сов-
местимость, ЭМС
кабельные вводы
Экранированные
кабели
Металлический
корпус
Тормозной
резистор
(дополнитель
ное
устройство)
Выходные
дроссели
(дополнитель
ное
устройство)
Металлическая коробка
подключений
Двигатель
Металлическое
соединение
Сеть
